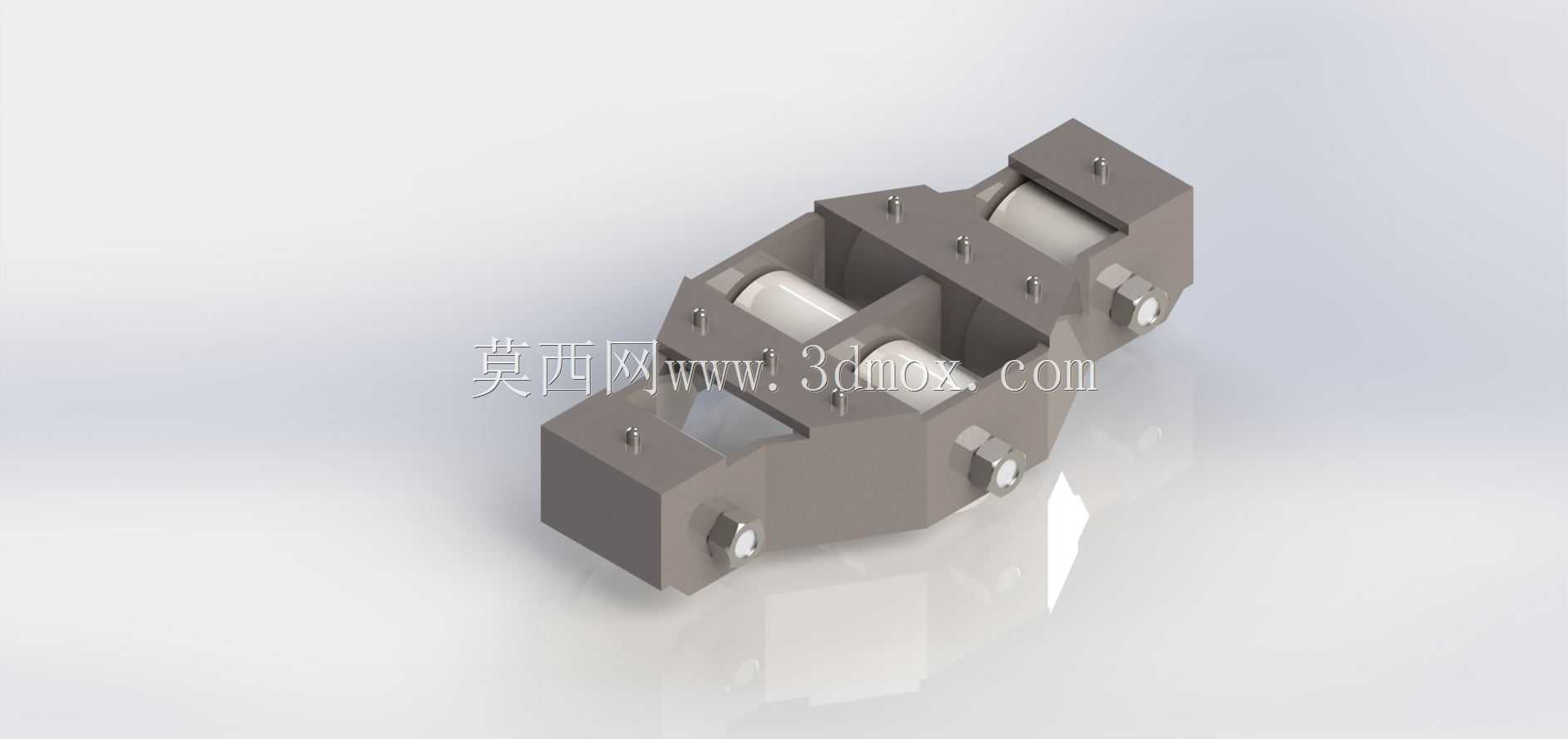

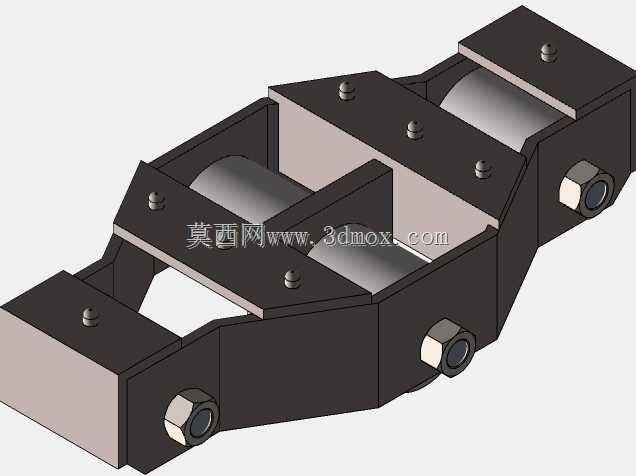

在自动化物料输送线、工位移载设备的布局中,这类双滚轮结构的辊滑部件常被用于需要低阻力直线导向的工位段,区别于常规滚珠直线导轨的高负载定位场景,该部件更适配轻载物料的平顺滑移需求,比如电子组件装配线的工装板移载、小型包装物料的工位间推送、检测设备上的载具滑动导向,都能见到这类结构的实际应用。从功能特性来看,该辊滑采用对称双列滚轮布局,两组内嵌的圆柱滚轮分别卡合在配套导轨的两侧工作面,滑动过程中滚轮做纯滚动运动,相比滑动摩擦式的导向结构,运行阻力可降低60%以上,同时不会出现滑动导轨常见的爬行卡顿问题,在低速移载场景下能保证载具移动的平顺性,不会因为摩擦阻力突变导致物料移位。主体基座采用一体式铣削成型的箱型结构,两侧的安装端面预留了沉头固定孔位,安装时可直接通过内六角螺栓将辊滑固定在移动载具的底部,不需要额外加工转接安装板,基座上的滚轮安装位采用同轴镗孔加工,保证两侧滚轮的轴线平行度误差控制在0.02mm以内,避免滚轮偏磨导致的运行异响和寿命缩短。设计阶段优先考虑了安装边界的适配性,整体基座的宽度控制在常规铝型材导轨的适配范围内,安装孔的孔距匹配40系列工业铝型材的中心孔距,不需要额外定制安装支架就能直接组装在常规型材搭建的设备机架上,滚轮的突出高度经过校核,装配后辊滑与导轨面之间预留0.5mm的间隙,避免加工误差导致的装配卡滞,同时基座两端的倒角处理能避免安装过程中与机架其他部件发生干涉。实际使用中,该辊滑的滚轮采用带密封轴承的结构,能适配车间内多粉尘的工况,不需要频繁加注润滑脂,维护成本远低于开放式的滑动导轨结构,对称的受力结构能抵消单侧负载带来的偏载力矩,即使载具上的物料放置位置存在一定偏移,也能保证滑动过程顺畅,不会出现卡轨问题。在进行三维建模时,该结构的所有安装孔位、滚轮尺寸、基座轮廓都按照实际加工公差进行参数化绘制,工程师在做设备选型时,可以直接调取模型装配到整体设备布局中,核对安装空间、行程范围是否匹配设计需求,不需要重新测绘建模,能大幅缩短非标设备的设计周期。
- 上一篇:16路DMX512信号解码控制电路板
- 下一篇:标准米切尔螺纹适配连接紧固组件
- 全部评论(0)
- 模板大小 3.18 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类 通用机械零部件
