球形室内房门锁具执手结构设计

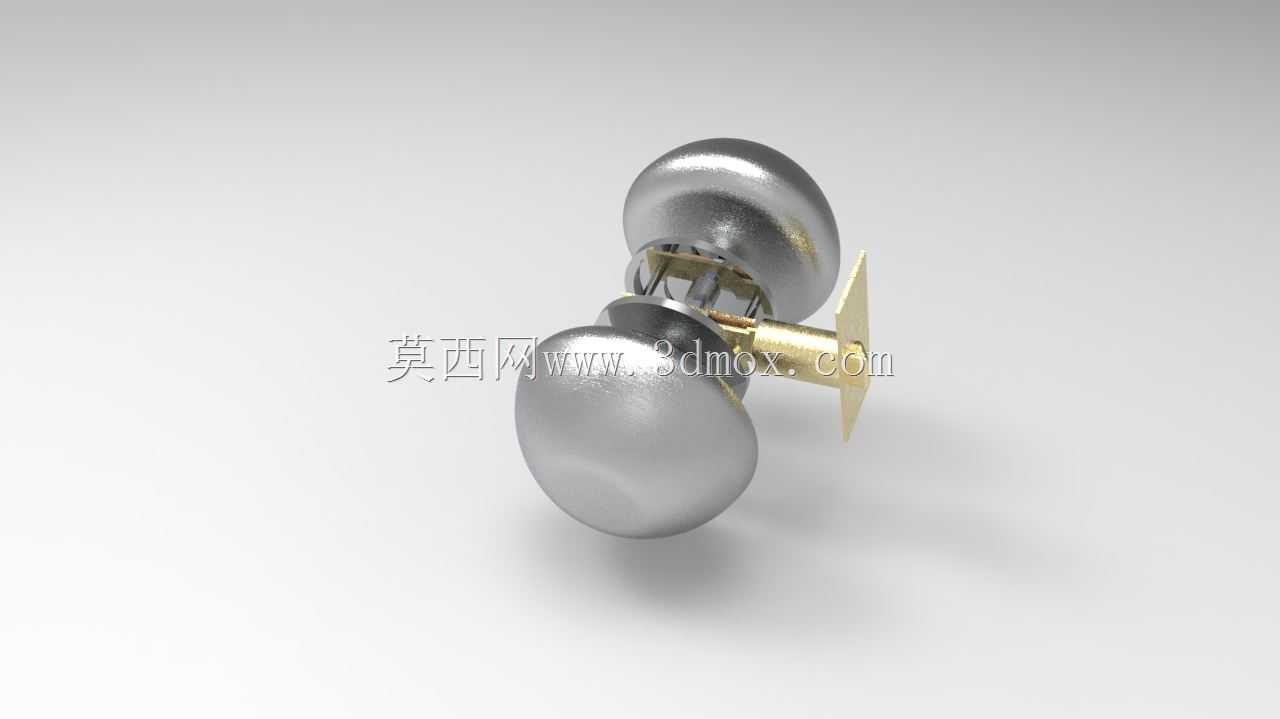

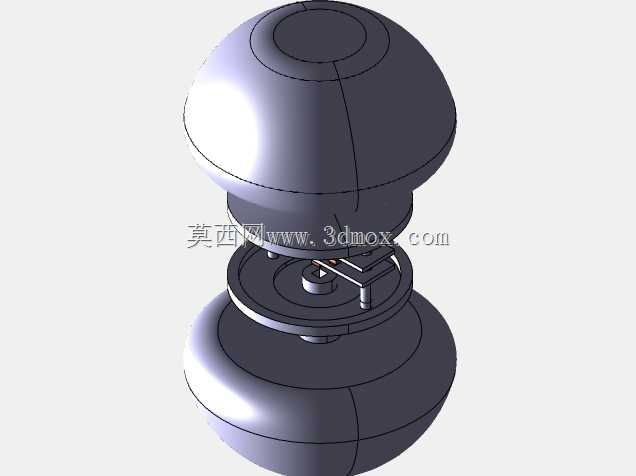

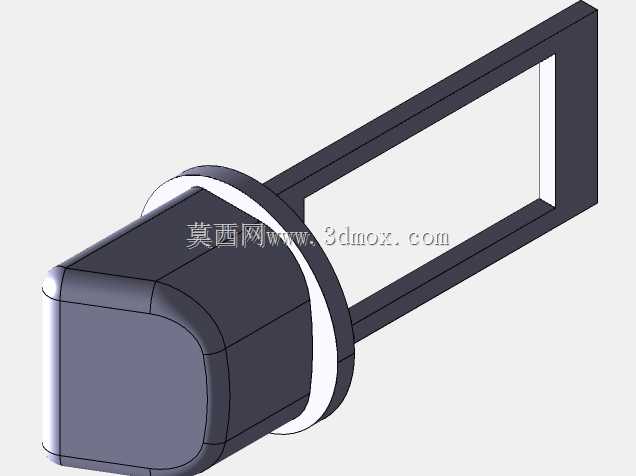

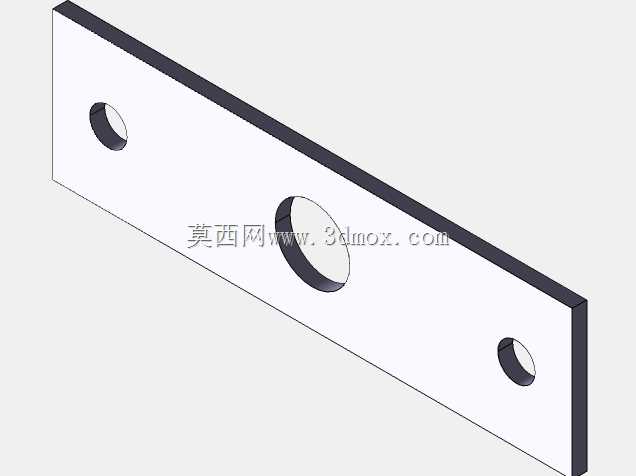

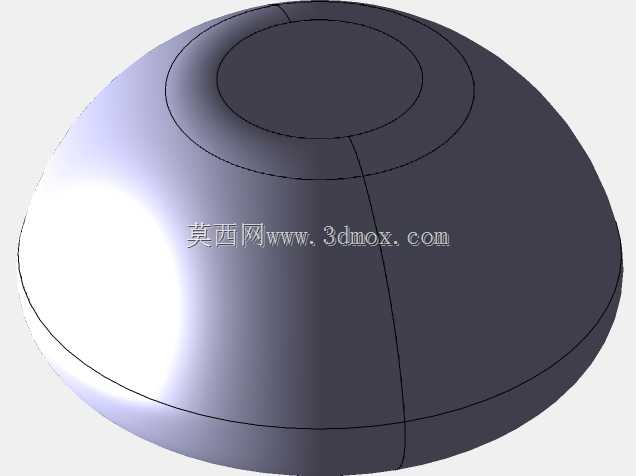

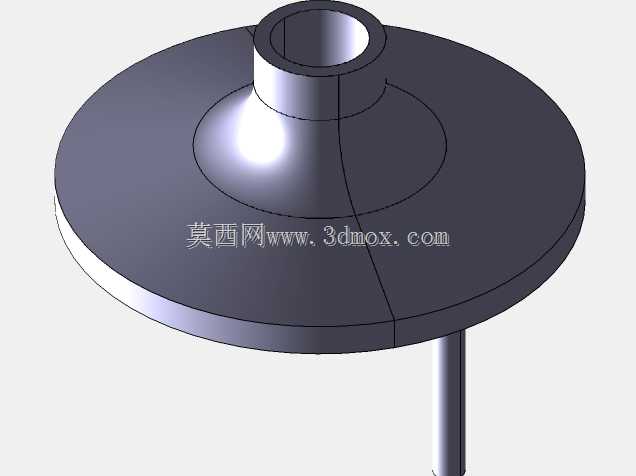

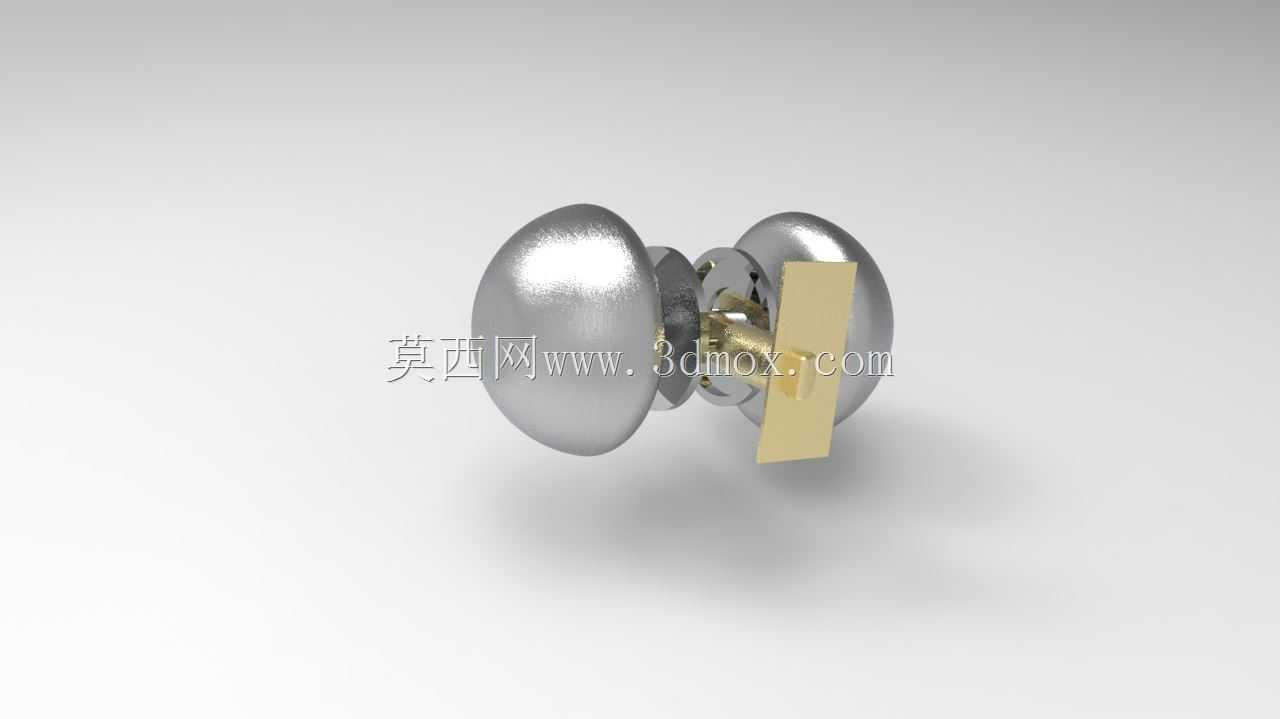

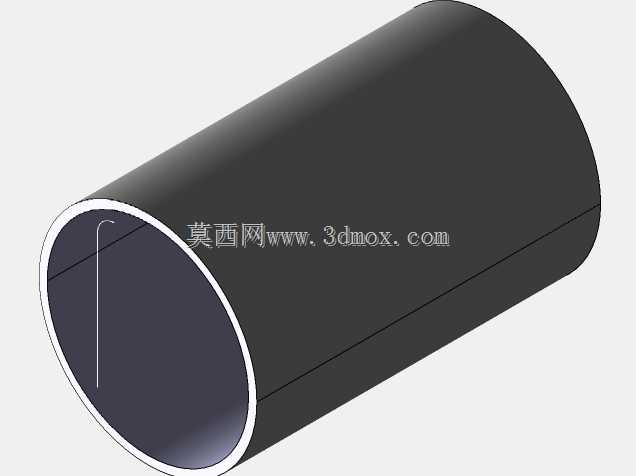

日常民用与商用空间的室内门扇启闭场景中，球形执手门锁是应用覆盖度极高的五金构件，这套三维结构完整还原了锁具从外部执手到内部锁舌传动的全组件装配关系，没有做简化的外观包覆处理，每一处配合结构都按照实际五金件的装配逻辑做了实体建模，能直接用于门体配套五金的选型校核、同类型锁具的结构参考，也可作为室内装修方案做五金搭配效果预览的数字载体。从实际安装边界来看，这类球形执手适配常规厚度35mm到50mm的室内木质门扇、复合门扇，安装时需要在门扇侧边距离地面900mm到1000mm的常规执手高度位置，开设对应直径的锁体穿装孔，同时在门扇侧边加工锁舌的容纳槽位，配套的锁扣板需要对应安装在门框的贴合位置，保证锁舌弹出时能完全嵌入扣板卡槽，实现门扇的闭合锁止。结构设计上，两侧的球形执手采用圆润的弧面造型，没有突出的棱角结构，日常使用时握持受力均匀，转动执手的过程中不会硌手，也能避免通行过程中磕碰造成的划伤，适配家庭有孩童活动的场景需求。执手内部的传动结构采用方轴连接两侧执手，转动任意一侧执手都能通过方轴带动锁舌回缩，实现门扇的解锁开启，锁舌部分采用斜舌设计，关门时不需要额外转动执手，斜舌受到门框的挤压会自动回缩，待门扇完全闭合后斜舌自动弹出卡入锁扣板，完成闭合锁止，日常进出的操作逻辑简单顺畅。建模过程中严格遵循五金件的实际配合公差，执手与底座的转动配合预留了合理的间隙，避免实际装配后出现转动卡滞的问题，底座与门扇贴合的面做了平整处理，安装后能完全贴覆在门扇表面，不会出现缝隙积灰、松动晃动的情况。中间连接的固定锁舌基座采用金属质感的结构设计，对应实际产品中的铸钢或者锌合金材质构件，保证长期使用的结构强度，不会因为频繁启闭出现结构变形、传动失效的问题。这套模型完整拆分了每一个独立的装配组件，从两侧的球形握持端、内部的传动方轴、斜舌锁体到固定用的盖板构件都做了独立的实体建模，没有做布尔合并的一体化处理，使用者可以根据需要拆分查看每一个零件的结构形态，也可以基于现有结构做参数调整，适配不同厚度、不同开孔尺寸的非标门扇使用需求，对于刚接触门用五金结构设计的从业者来说，也能通过这套模型快速理解球形执手锁的内部传动逻辑与安装配合要求，避免在实际选型、安装过程中出现尺寸不匹配、装配干涉的问题。
