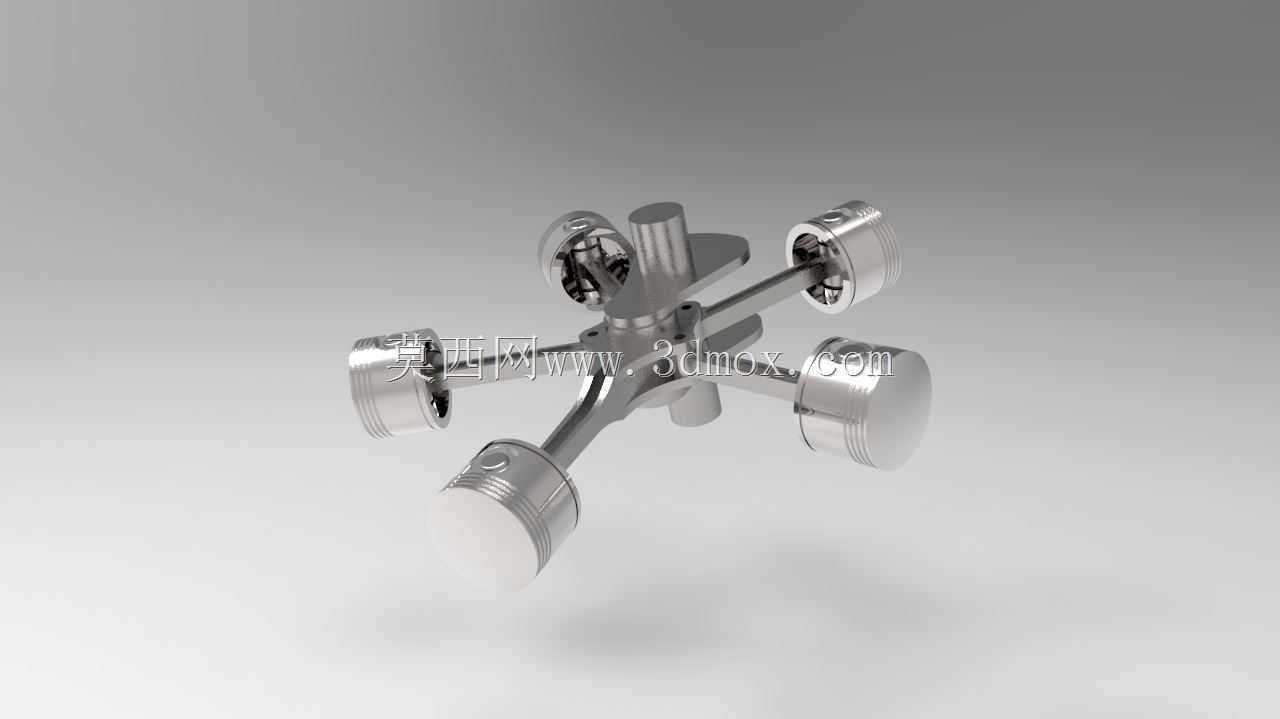

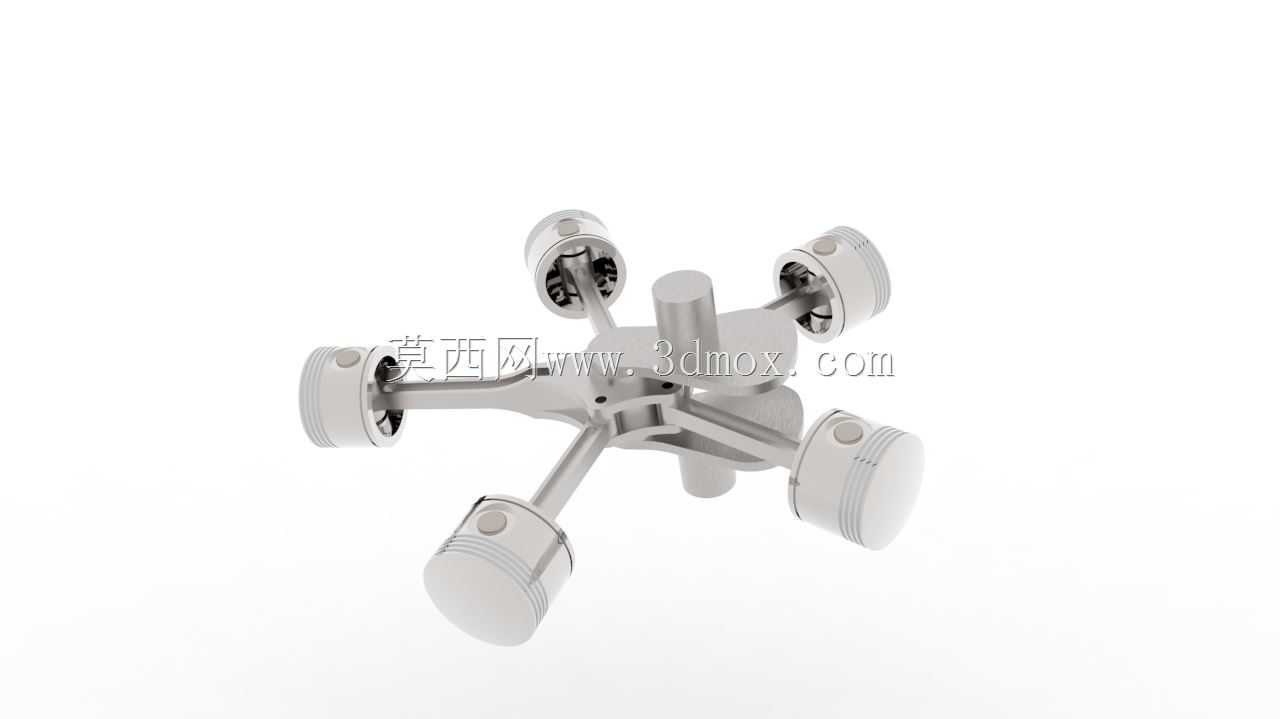

星型排布活塞曲柄连杆径向发动机结构

　　在轻型通航飞机、早期农用摩托、小型应急动力机组的动力选型场景里，径向发动机凭借紧凑的轴向尺寸、优秀的风冷散热效率，始终占据着不可替代的位置，这套三维结构完整还原了这类动力装置的核心运动逻辑，没有做多余的外壳包覆，所有运动部件的配合关系完全外露，方便结构设计从业者直接拆解参考运动副的设计细节。从实际使用场景来看，这类径向排布的动力结构，相比直列、V型动力单元，不需要额外布置复杂的水冷管路，单排活塞环绕中心曲轴均匀分布，运转时曲轴每旋转一周，所有活塞依次完成做功行程，动力输出的平顺性远优于同缸数的直列结构，尤其适合对轴向安装长度有严格限制、散热条件有限的开放式动力舱布局，早年的螺旋桨通航飞机大量采用这类结构，就是看中其迎风散热面积大、

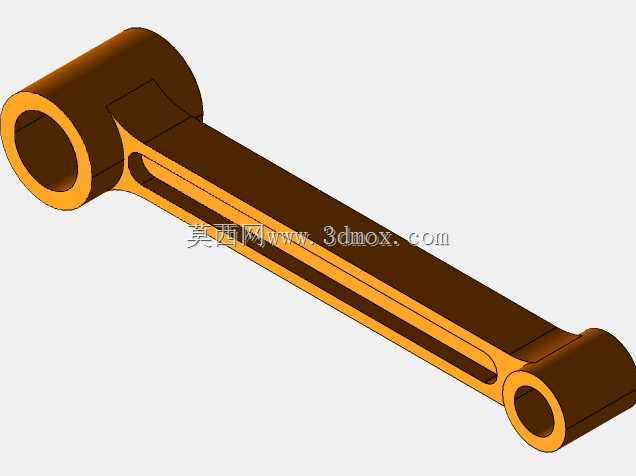

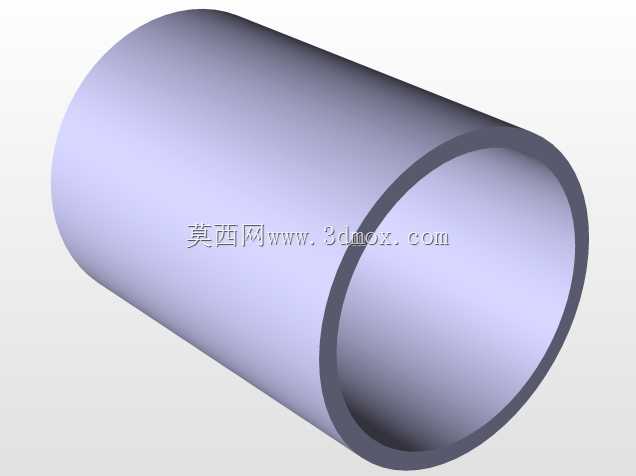

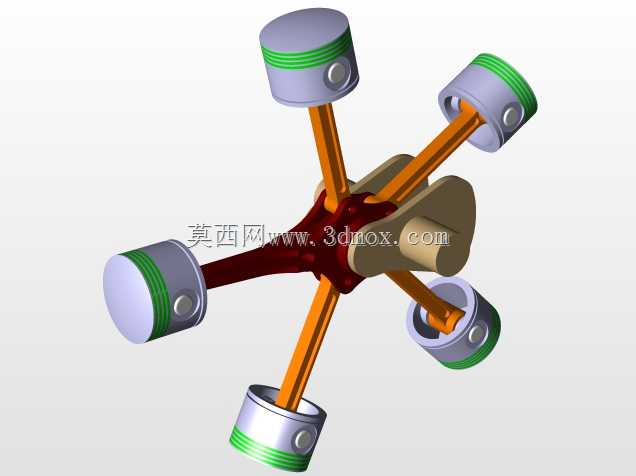

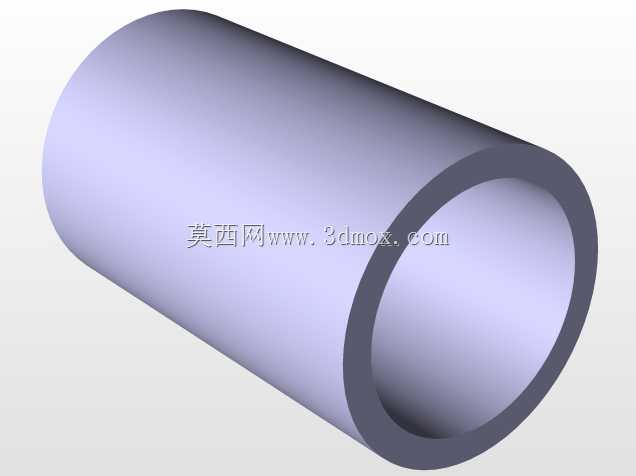

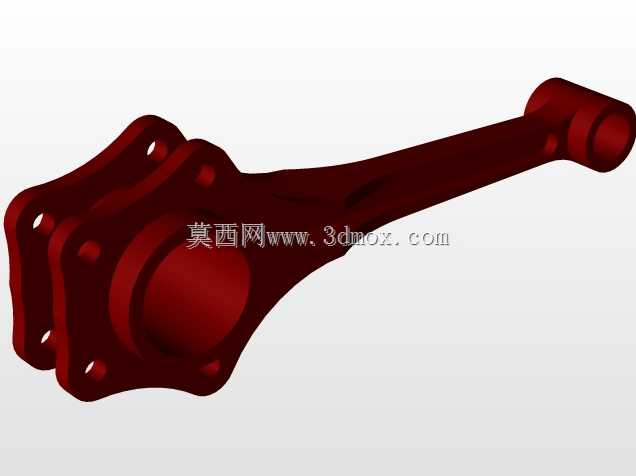

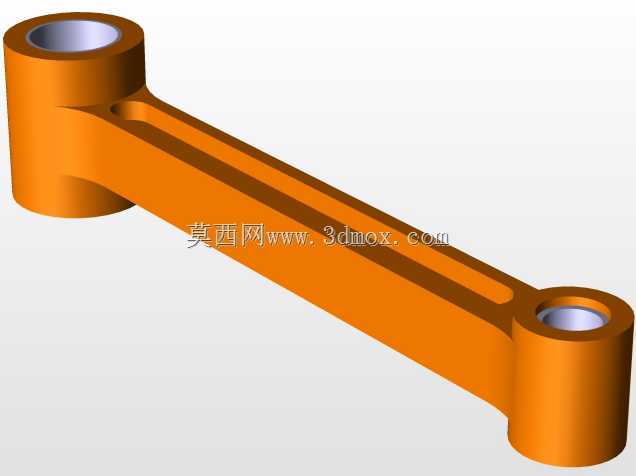

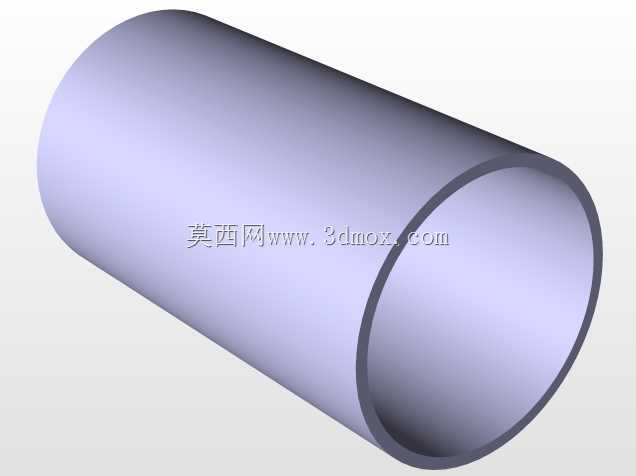

　　短舱内布置紧凑的特性，部分小型特种作业设备、便携应急发电机组也会沿用这类结构的设计逻辑，降低冷却系统的复杂度。这套模型在设计时完全遵循实际径向发动机的运动配合关系，中心位置的曲柄销作为所有连杆的共同铰接点，每根连杆的大端都与中心曲柄形成转动副，小端则通过活塞销与对应活塞铰接，活塞外壁与缸套的配合间隙按照实际热膨胀余量预留，避免热态运转时出现卡滞。从结构特性来看，所有活塞沿曲轴径向呈星型均匀排布，相邻活塞的夹角完全一致，保证运转时的往复惯性力可以在中心位置相互抵消，不需要额外加装大质量的平衡轴来抵消振动，这也是这类结构运转稳定性强的核心原因。建模过程中，连杆的截面采用了工字型加强设计，和实际量产机型的连杆结构保持一致，

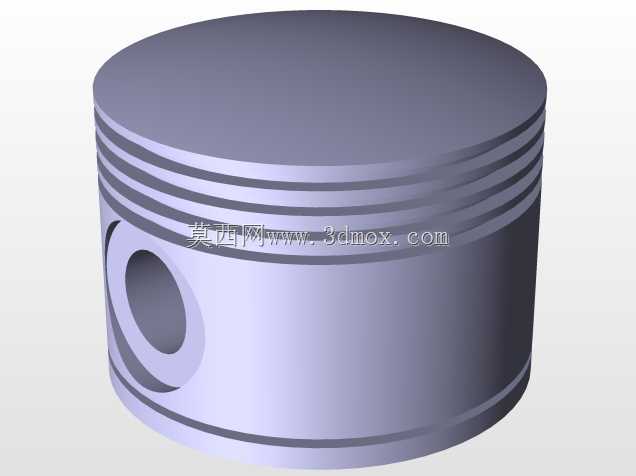

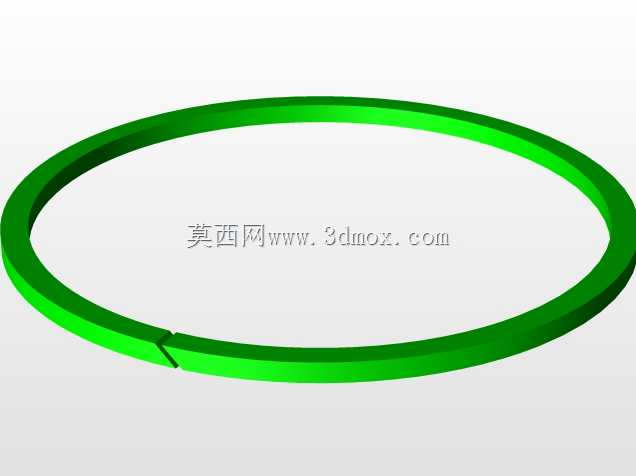

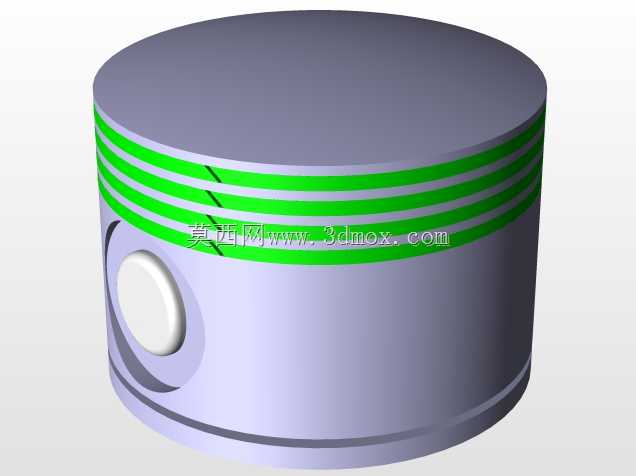

　　在保证结构强度的前提下尽可能降低往复运动部件的质量，减少曲柄销承受的交变冲击载荷；活塞头部预留了环槽结构，对应气环、油环的安装位置，虽然没有建模活塞环零件，但环槽的宽度、深度尺寸都参考通用小排量动力单元的设计规范，完全可以直接用于后续的细节深化设计。从安装边界来看，这套结构的整体外轮廓为正圆形，所有活塞运动到上止点时的外圆直径即为整机的最大径向尺寸，轴向方向仅包含曲柄厚度、连杆大端宽度、活塞销座长度的叠加尺寸，没有多余的外凸结构，安装时只需要在中心位置预留曲轴的支撑轴承位，沿径向给每个缸体预留对应的安装法兰面即可，不需要额外预留侧面的管路布置空间，适配性极强。做结构选型参考时，需要注意这类径向结构的润滑路径设计，因为所有连杆共用一个曲柄销，运转时的润滑油路需要从曲轴中心油道引出，直接输送到曲柄销的配合面，再通过连杆内部的油道将润滑油输送到活塞销位置，这套模型虽然没有建模油道结构，但各个部件的铰接位置都预留了足够的油道布置空间，后续做生产级深化时可以直接在对应位置开孔布置油路。另外，这类结构的进排气布置通常沿缸头径向分布，不需要在侧面预留集中的进排气歧管安装位，每个缸体可以独立布置进排气门，进一步压缩整机的轴向尺寸，对于需要将动力单元直接集成在旋转负载端的场景，比如直接驱动螺旋桨、小型风机叶轮，这类结构的输出端可以直接和负载连接，不需要额外加装长输出轴，减少传动环节的功率损耗。从运动仿真的角度来看，

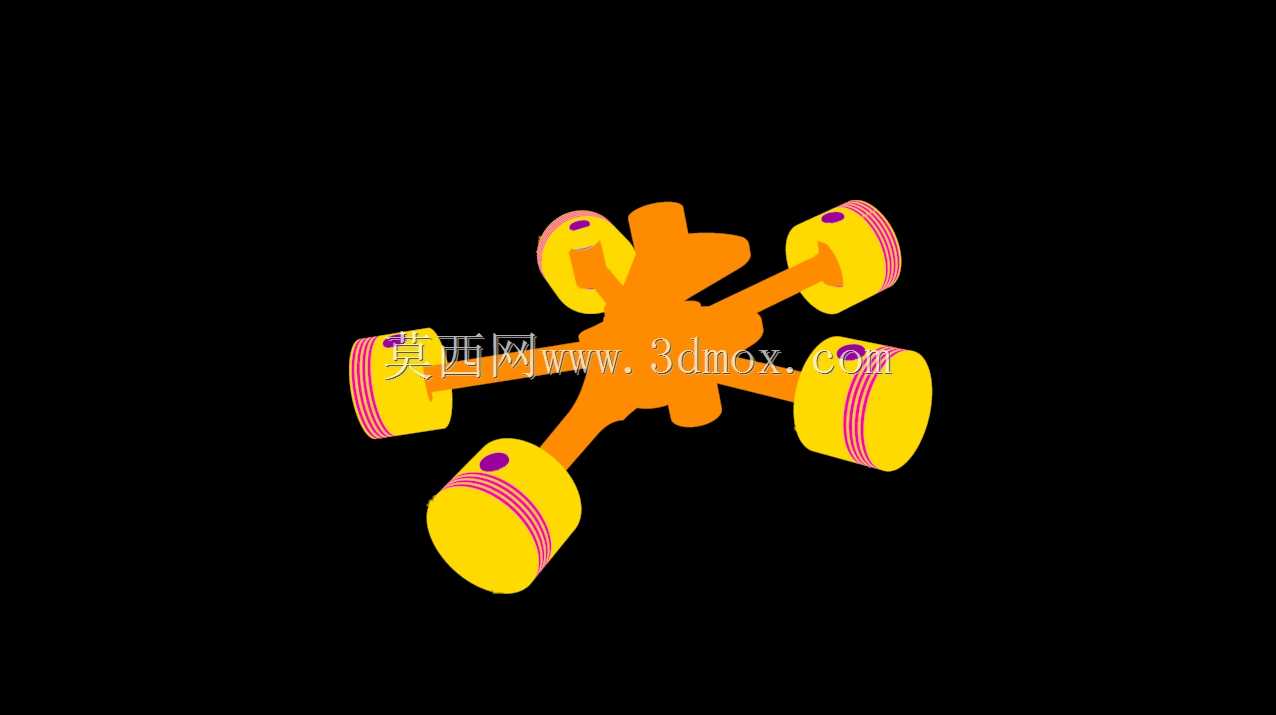

　　这套模型的所有运动副约束都完全符合实际机械原理，给曲轴添加旋转驱动后，所有活塞会沿各自的缸套轴线做规律往复运动，连杆随曲柄销做平面复合运动，不会出现运动干涉，完全可以用于机构运动教学、原理演示类的场景，也可以作为小型特种动力装置设计的基础结构框架，在此基础上添加缸体、缸头、配气机构、点火系统等外围部件，即可快速完成整套径向动力单元的设计工作。需要注意的是，这类径向结构的活塞在运动时的侧向力会直接作用在对应缸套的侧壁，建模时已经将连杆的摆动角度控制在合理范围内，避免过大的摆动角度导致活塞侧压过大，加剧缸套的偏磨问题，这也是径向发动机设计时的核心参数控制点，这套模型里的连杆长度、曲柄半径的比值完全参考成熟量产机型的参数设定，保证运转时的机械效率处于最优区间。
