剪式螺旋起重支撑装置结构设计

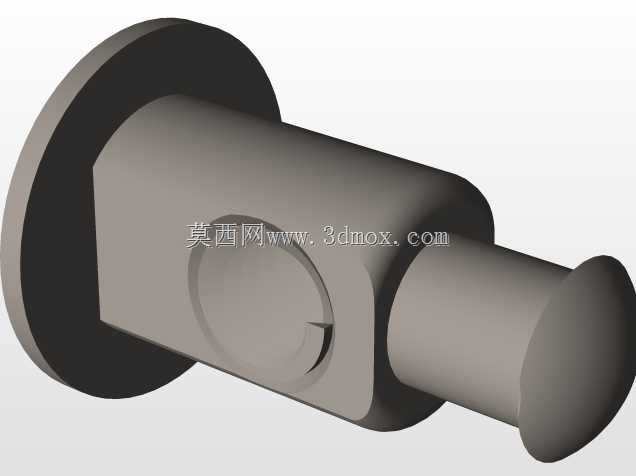

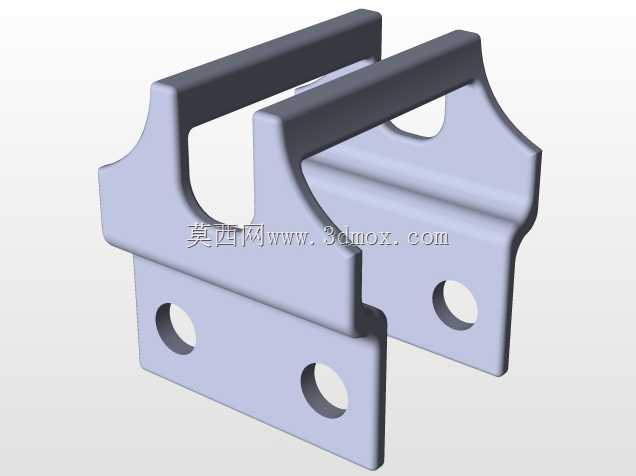

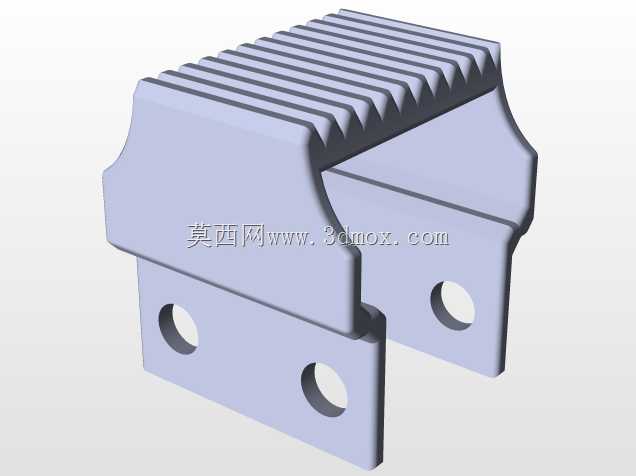

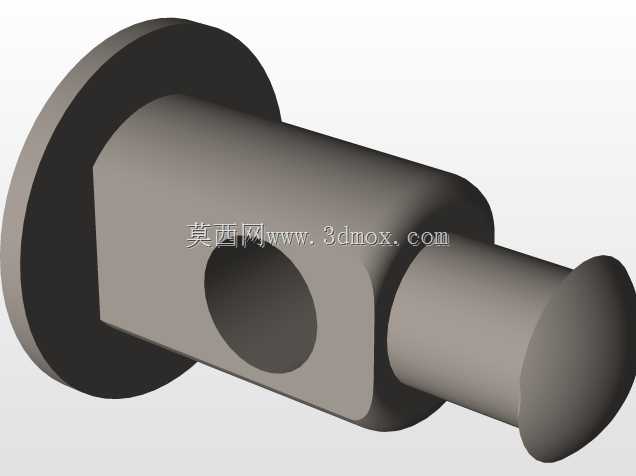

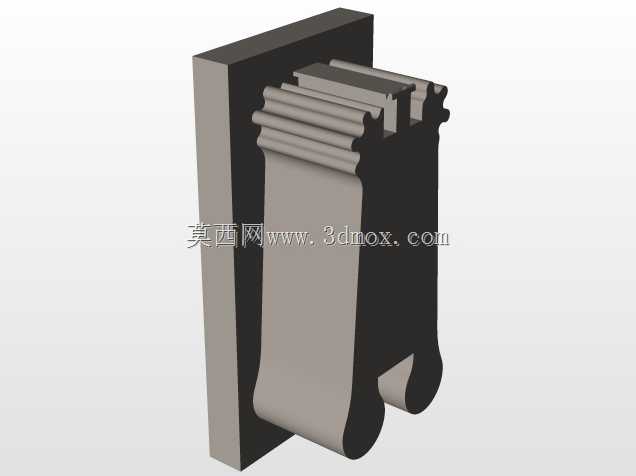

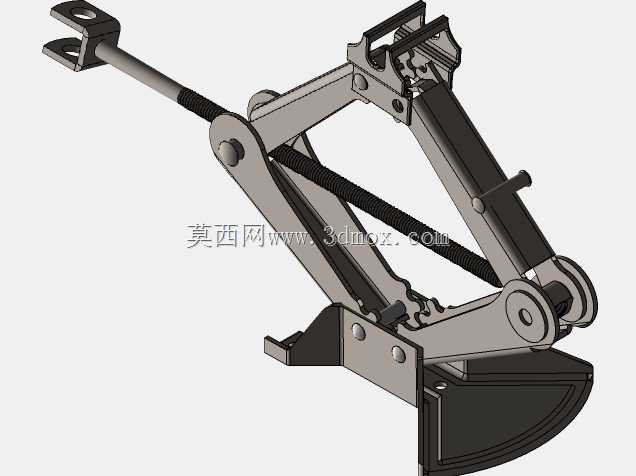

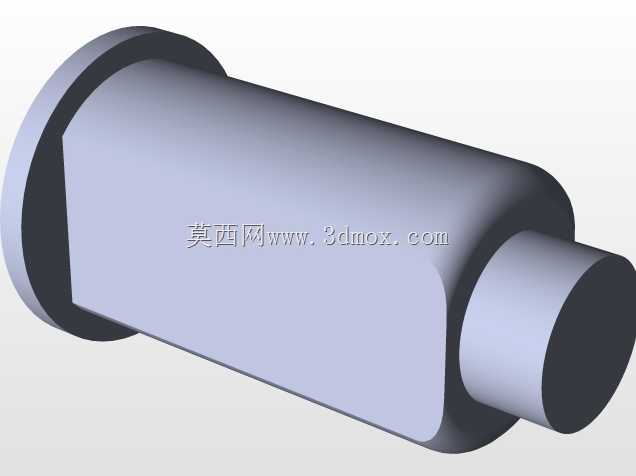

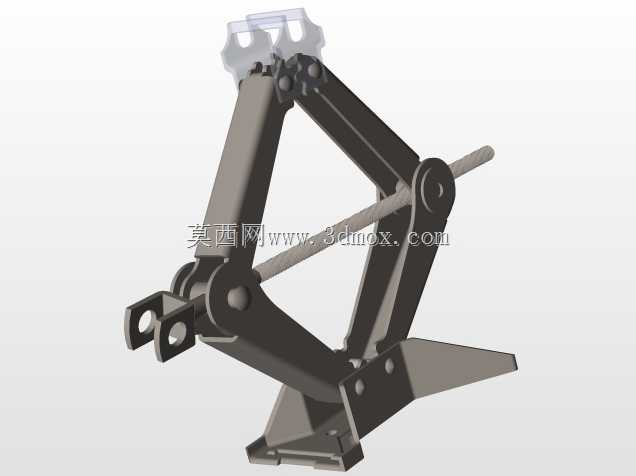

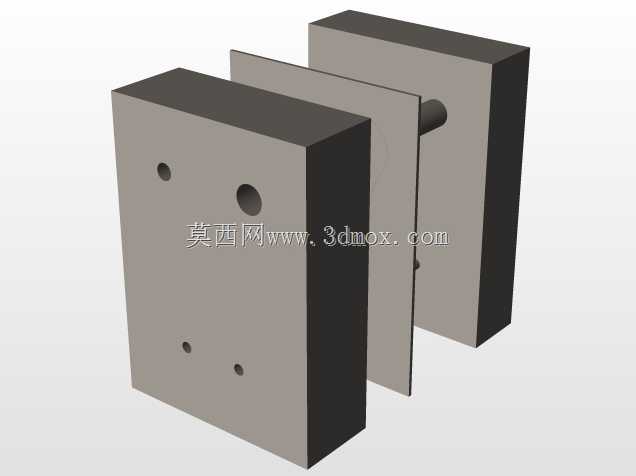

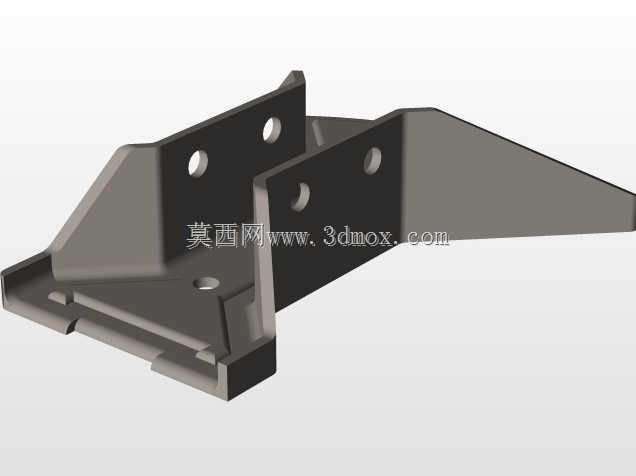

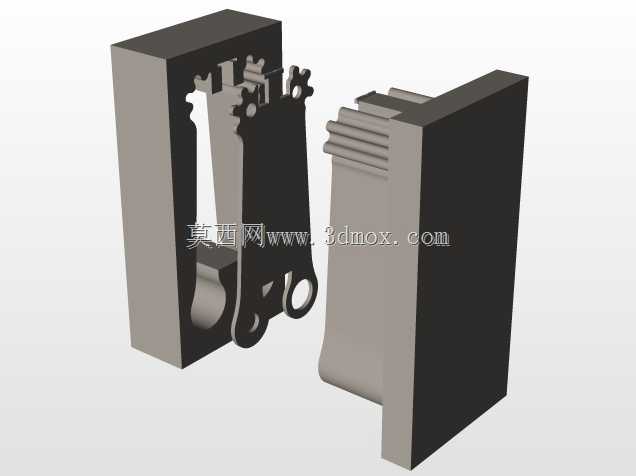

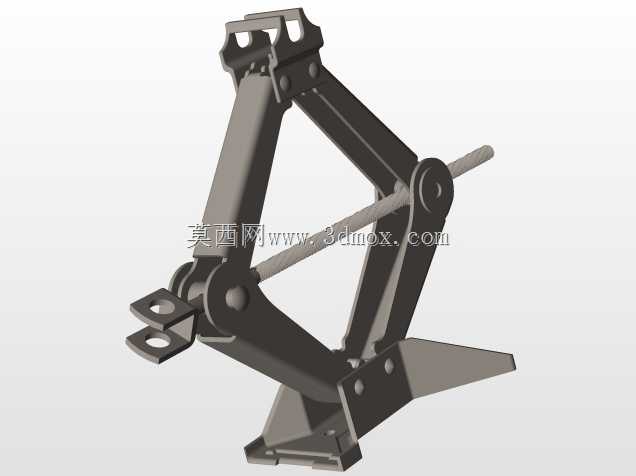

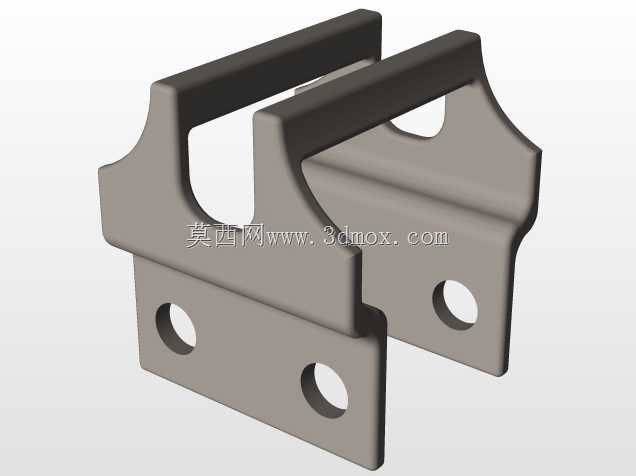

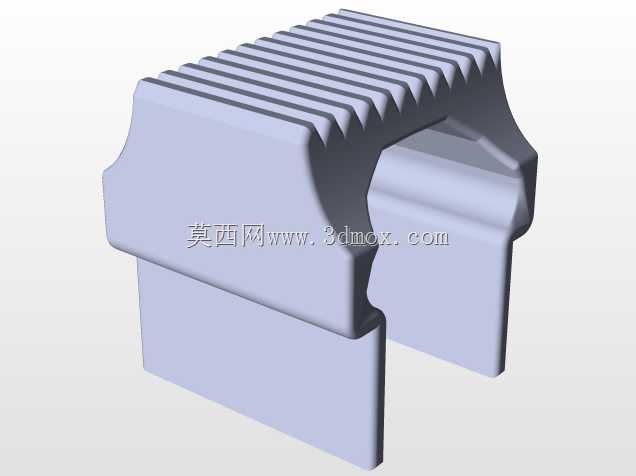

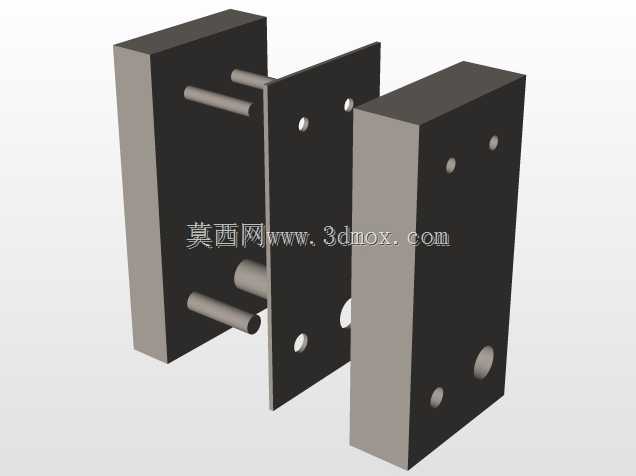

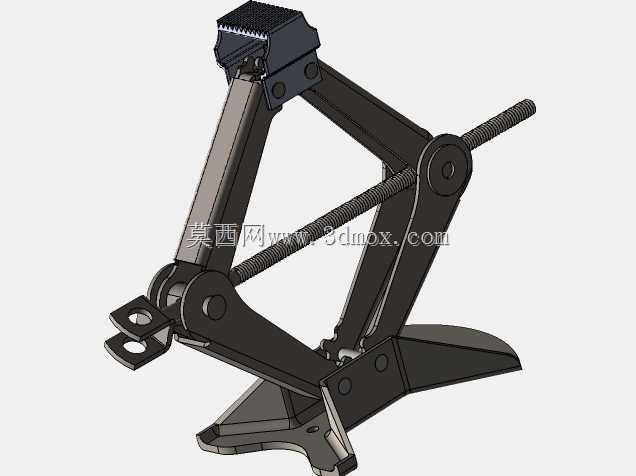

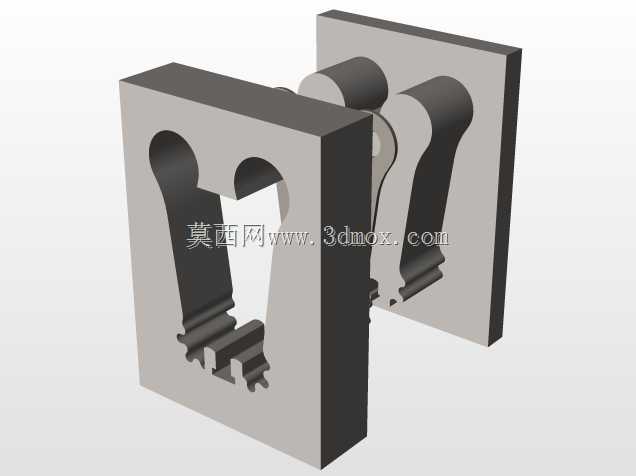

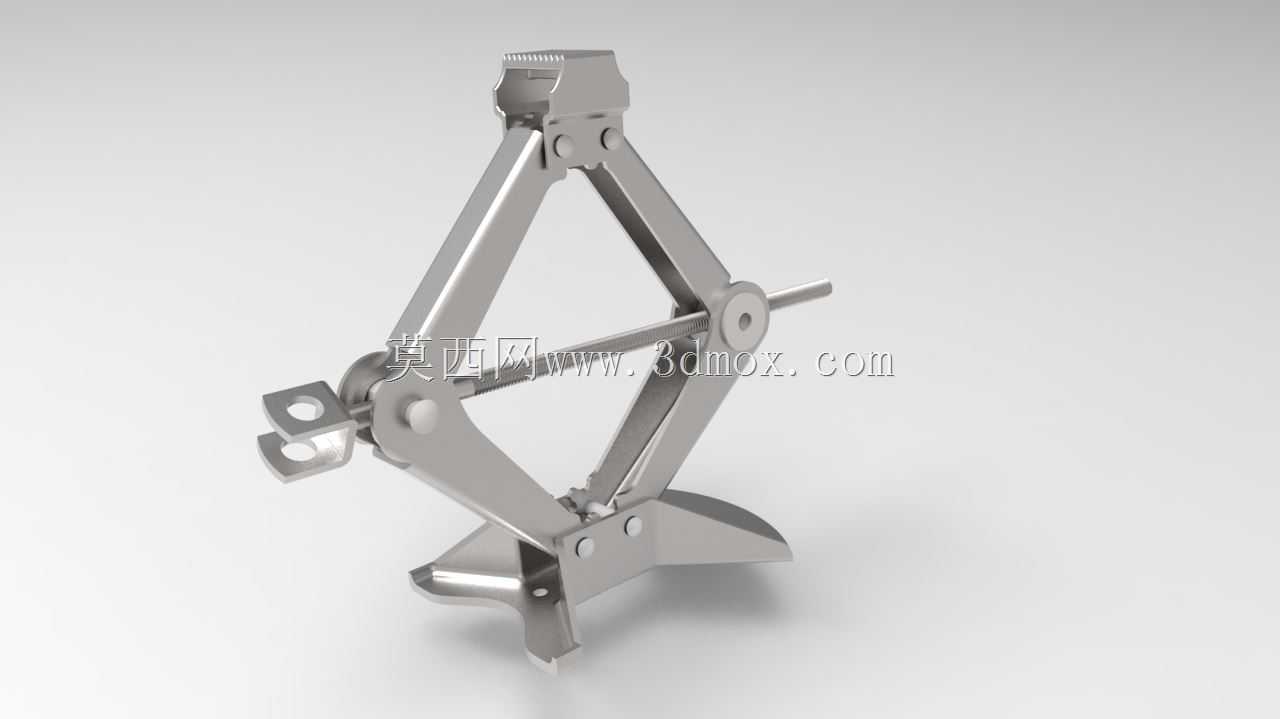

这款剪式螺旋起重支撑装置，是民用车辆应急维保、小型设备安装调平场景中极为常用的手动起重支撑工具，日常最核心的应用场景覆盖家用轿车换胎作业、轻型设备工位微调、户外临时重物支撑等领域，无需外接动力源，完全依靠手动操作即可完成重物的举升与支撑，适配绝大多数家用乘用车的底盘支撑点位，也可用于小型机加工工位的工件高度微调、仓储场景下轻型货箱的临时抬升作业。从实际用途来看，该装置依靠螺旋副的机械自锁特性，在举升到位后可长期保持支撑高度，不会出现液压类工具常见的泄压回落问题，安全冗余度更高，尤其适合无电源的户外应急场景使用，整体结构没有复杂的密封元件、液压管路，日常存放无需特殊养护，长期闲置也不会出现功能失效的问题，适配普通家庭用户、小型维修门店的日常使用需求。在功能特性层面，该装置采用对称剪式连杆结构作为力的传导框架，中部贯穿的传动螺杆作为动力输入部件，通过转动螺杆带动两侧铰接点的间距变化，实现顶部支撑托台与底部支撑底座的垂直距离调整，顶部托台设计有防滑齿槽结构，与车辆底盘的支撑筋位接触时可增大摩擦力，避免举升过程中出现滑脱偏移，底部支撑座采用加宽的折边结构，可增大与地面的接触面积，在松软的非硬化路面使用时也能分散压强，减少下陷风险，螺杆端部设计有标准的外接杆接口，既可以搭配随车配套的摇柄操作，也可适配普通棘轮扳手快速转动，提升操作效率。从设计思路来看，整体结构完全围绕手动操作的力传导效率优化，所有铰接点位均采用销轴铰接配合，转动副的间隙控制在合理范围，既保证连杆活动顺畅无卡滞，又避免间隙过大导致举升过程中出现晃动，传动螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重能力与自锁性能，在承受额定载荷时，即便撤去操作力，螺杆也不会在重物压力下反向转动，保证支撑状态的稳定性，所有连杆构件均采用等强度设计，在铰接点位做了局部加厚处理，非受力区域做了合理的减重挖槽，在保证整体结构强度满足额定承重要求的前提下，尽可能降低装置自身重量，方便随车携带。在外形尺寸与安装边界层面，该装置收拢状态下整体高度较低，可轻松放入家用轿车的后备箱备胎槽内，不会占用过多储物空间，完全展开后的举升高度可覆盖绝大多数家用轿车的底盘离地间隙需求，满足换胎作业时轮胎完全离地的高度要求，整体结构的横向宽度在收拢与展开过程中均控制在合理范围，操作时不会与车辆侧裙、周边障碍物发生干涉，底部支撑座的接地尺寸适配普通硬质路面、铺装路面的使用需求，无需额外搭配支撑垫板即可稳定放置，顶部托台的接触尺寸与车辆底盘的标准支撑点位尺寸匹配，不会对底盘钣金造成局部压损。
