木质曲柄滑块传动机构教学演示模型

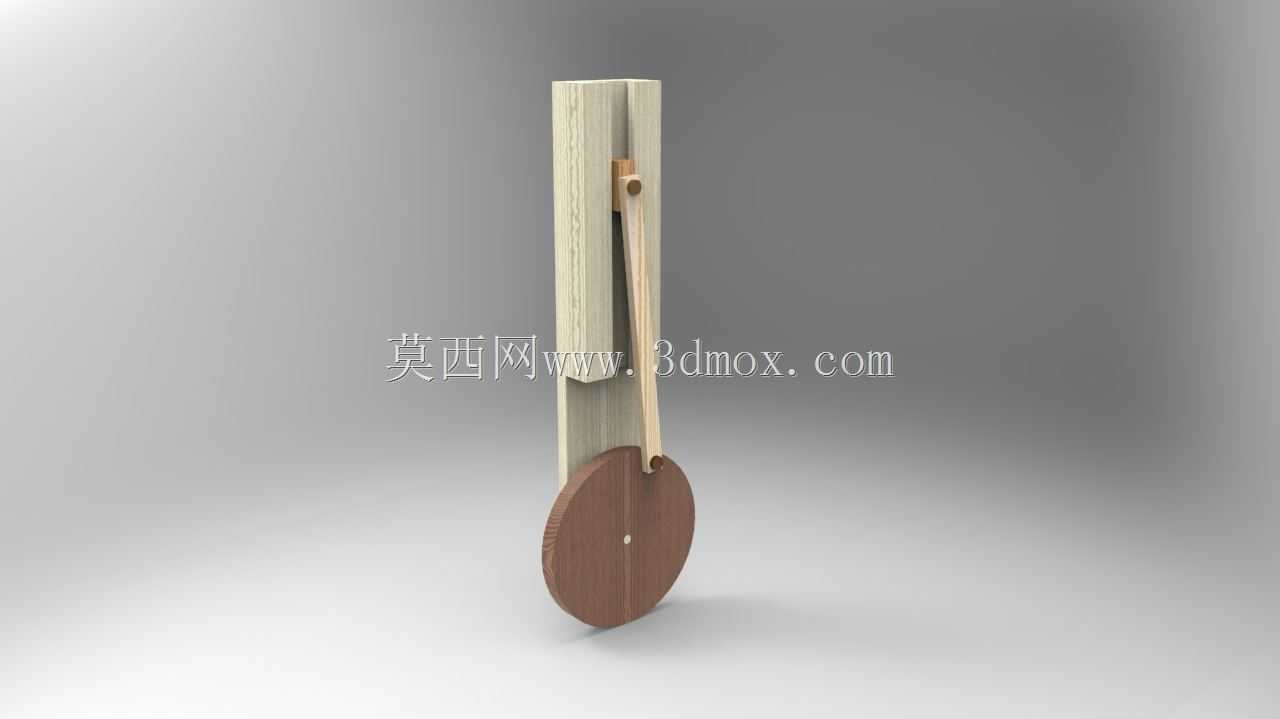

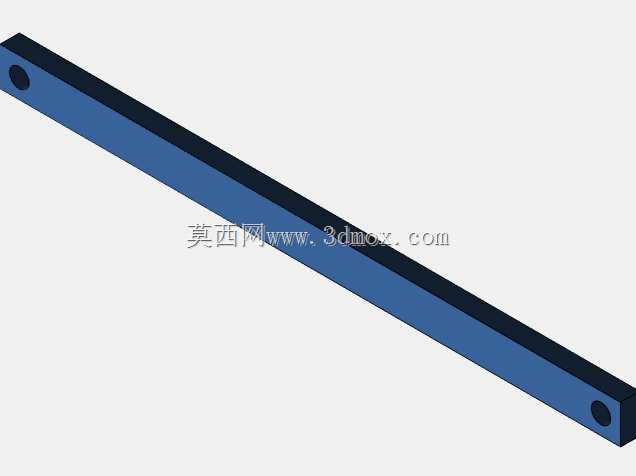

　　这套木质曲柄滑块机构，核心是还原曲柄滑块最基础的运动转换逻辑，把连续回转运动转化为直线往复运动，或是反向将直线运动转化为回转运动，在机械原理教学、小型创意装置开发场景中有着很典型的应用价值。从结构组成来看，整套机构包含偏心轮式曲柄、木质连杆、带导向槽的立式滑块基座三个核心部分，所有构件均采用木质材料加工，构件之间的铰接位置采用小直径销轴连接，既保证了运动副的转动灵活性，也避免了金属构件的加工复杂度，非常适合作为原理验证的快速原型使用。

　　从实际用途出发，这类纯木质的曲柄滑块结构，首先是面向机械原理入门教学场景，相比金属加工的教学教具，木质构件加工门槛低，装配过程直观，学习者可以通过亲手组装、调试，直观理解曲柄存在的条件、滑块行程与曲柄长度的对应关系、连杆传动过程中的死点位置等核心知识点，不需要复杂的加工设备就能完成整套机构的制作，适合中小学科创实践、高校机械专业入门实验的场景使用。其次，这类结构也可以作为小型木质自动化装置的核心传动单元，比如搭配小型手摇驱动结构，就能实现直线往复的推送动作，用在木质创意玩具、小型桌面物料推送装置的原型验证中，不需要高负载能力的场景下，木质结构的自重轻、加工快的优势会非常明显。

　　在功能特性上，这套机构的导向槽直接开设在立式木质基座上，滑块部分与连杆端部整合，省去了额外的滑块导向零件，整体结构非常紧凑，运动过程中连杆两端分别与曲柄偏心位置、滑块端部铰接，当曲柄做整周回转时，连杆带动滑块沿着基座上的导向槽做直线往复运动，运动过程中没有多余的冗余自由度，传动路径直接，运动传递效率在木质构件的精度范围内可以得到充分保证。铰接位置的销轴采用间隙配合设计，既不会因为配合过紧导致运动卡滞，也不会因为间隙过大出现运动过程中的晃动，保证了运动输出的平稳性。

　　设计思路上，这套结构做了大量的简化处理，没有采用传统曲柄滑块结构中独立的滑块零件，而是将滑块的导向功能直接集成在立式基座上，把原本需要分体加工装配的基座、导向轨两个零件整合为单一木质构件，减少了零件数量，降低了装配的复杂度。曲柄部分采用圆盘式偏心结构，相比臂式曲柄，圆盘结构的转动惯量更均匀，手摇驱动时的手感更平顺，同时圆盘本身也可以作为手动驱动的转盘使用，不需要额外加装手轮零件，进一步简化了整体结构。所有木质构件的边缘都做了倒圆角处理，避免教学使用过程中出现毛刺划伤的问题，符合教学教具的安全设计要求。

　　从安装边界与尺寸适配来看，整套机构的立式基座为竖直安装结构，底部为平面支撑，可以直接放置在水平桌面使用，不需要额外的固定结构，基座的导向槽长度覆盖了滑块的全行程范围，保证滑块运动到两个极限位置时都不会脱出导向槽。曲柄的偏心距决定了滑块的总行程，这套结构的偏心距设计匹配连杆长度，保证机构运动过程中不会出现传动角过小导致的卡滞问题，最小传动角控制在合理范围内，手动驱动时不需要过大的输入力就能带动整套机构顺畅运动。整体占用的桌面空间很小，适合在桌面环境下摆放演示，不需要预留过大的操作空间，机构运动过程中所有构件的运动轨迹都在自身轮廓范围内，不会出现超出基座边界的运动部件，避免演示过程中碰到周边其他物品。

　　在实际调试这类木质曲柄滑块机构时，需要重点关注导向槽的宽度与滑块端部的配合间隙，间隙过小会因为木材的温湿度变形出现卡滞，间隙过大则会导致滑块运动过程中出现偏摆，影响运动的直线度；铰接位置的销轴不能过紧，要保证连杆可以绕销轴自由转动，否则会在曲柄转动到死点位置时出现卡阻。另外木质构件的连接位置不需要额外的紧固件，依靠木材本身的摩擦力与销轴的限位就能保证结构稳定性，拆装非常方便，也方便学习者拆解观察每个构件的结构形态，理解每个零件在传动过程中起到的作用。
