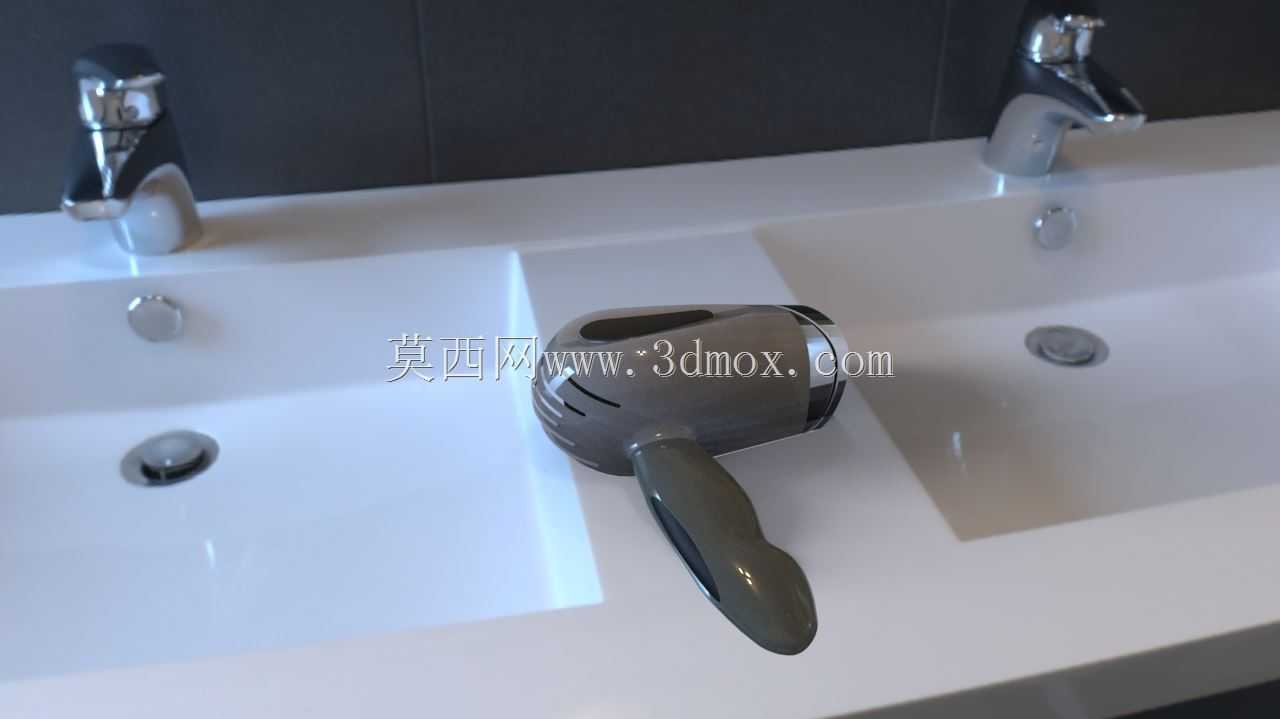

家用手持电吹风外壳结构三维数模

　　日常居家场景中，手持电吹风是洗漱台区域高频使用的小型家电，其结构设计直接影响握持手感、出风效率与长期使用的可靠性，本次呈现的三维数模完整还原了电吹风外壳的全部装配细节，可直接用于结构验证、外观改型与注塑开模前的干涉检查。从实际使用场景出发，该款电吹风定位家用日常干发场景，适配洗漱台、梳妆台等台面放置需求，整体采用流线型一体化外壳设计，手柄与风筒主体的衔接处做了大圆弧过渡处理，既避免了直角结构带来的应力集中问题，也能让用户握持时手掌贴合度更高，长时间举持不易产生酸胀感。风筒主体的进风区域设置在手柄与风筒衔接的侧下方位置，外壳对应区域做了格栅式进风孔结构，孔位排布兼顾进风通量与异物防护需求，可避免发丝、大颗粒灰尘被吸入内部加热组件，

　　同时格栅的筋条厚度做了均匀化处理，注塑成型时不易出现缩痕、缺胶等缺陷。出风端的外壳做了内收的导流唇边结构，可配合内部风道出风方向形成聚拢的风束，减少出风时的乱流损耗，提升干发时的气流利用效率。手柄区域的外壳做了符合人体工学的曲面凹陷设计，对应握持时手指的自然摆放位置，表面预留了防滑纹理的加工区域，可在后续量产时做晒纹或者软胶包覆处理，提升湿手操作时的防滑性能。从设计思路层面看，该外壳采用上下扣合的分体式结构，上下壳的配合面设置在风筒与手柄的侧中线位置，扣合位预留了卡扣安装槽与超声焊接筋位，装配时可先通过卡扣实现预定位，再通过超声焊接完成壳体的密封固定，无需额外打螺丝，既减少了装配工序，也能避免螺丝孔位带来的外观瑕疵。

　　壳体的壁厚设计遵循均匀化原则，整体壁厚控制在2.2mm左右，在卡扣位、焊接筋位等局部区域做了壁厚渐变处理，避免壁厚突变导致的注塑翘曲问题。外形尺寸方面，风筒主体的最大外径控制在78mm，整体长度含手柄为215mm，手柄的握持区域最小直径为32mm，放置在洗漱台台面上时，重心落在手柄与风筒衔接的位置，可平稳侧放不会滚动滑落，适配常规家庭洗漱台的台面摆放空间，不会占用过多置物区域。安装边界上，外壳内部预留了加热组件、风扇电机、控制电路板、开关按键的安装定位柱与卡槽，各安装位的定位尺寸匹配常规家用小功率电吹风的通用组件规格，开关按键的位置设置在手柄正面拇指自然触碰的区域，外壳对应位置预留了按键的活动间隙，按键与壳体的配合间隙控制在0.

　　3mm，既保证按键按压顺畅，也不会出现缝隙过大卡滞的问题。风筒尾部的外壳预留了挂绳孔的安装位，可满足用户悬挂收纳的需求，挂绳孔的位置做了加厚处理，避免长期悬挂出现壳体开裂的问题。从结构验证的角度，该数模已经完成了壳体之间的干涉检查，所有扣合位、安装柱的位置都预留了足够的装配公差，导入结构分析软件后可直接做跌落测试、受热形变的仿真验证，针对电吹风工作时外壳的受热场景，壳体的材质适配常规耐热ABS材料，数模中预留的壁厚与筋位结构可承受80摄氏度以内的长期工作温度，不会出现受热变形的问题。进风格栅的筋条间距控制在4mm，既保证足够的进风面积，也能避免手指意外触碰内部组件，满足小家电的安全设计规范。出风端的内唇边结构与内部加热架的安装位预留了5mm的安全距离，可避免外壳长期受高温烘烤出现老化变色的问题。手柄底部的进线口位置做了圆弧过渡的护线套安装槽，可安装橡胶护线套，避免电源线弯折处出现断线风险，护线套的卡槽深度为3mm，装配后可牢固固定不会脱落。
