卡通单眼红色机械形象创意结构设计

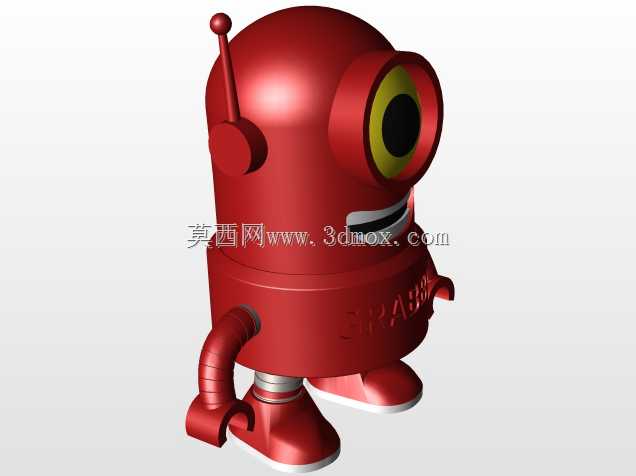

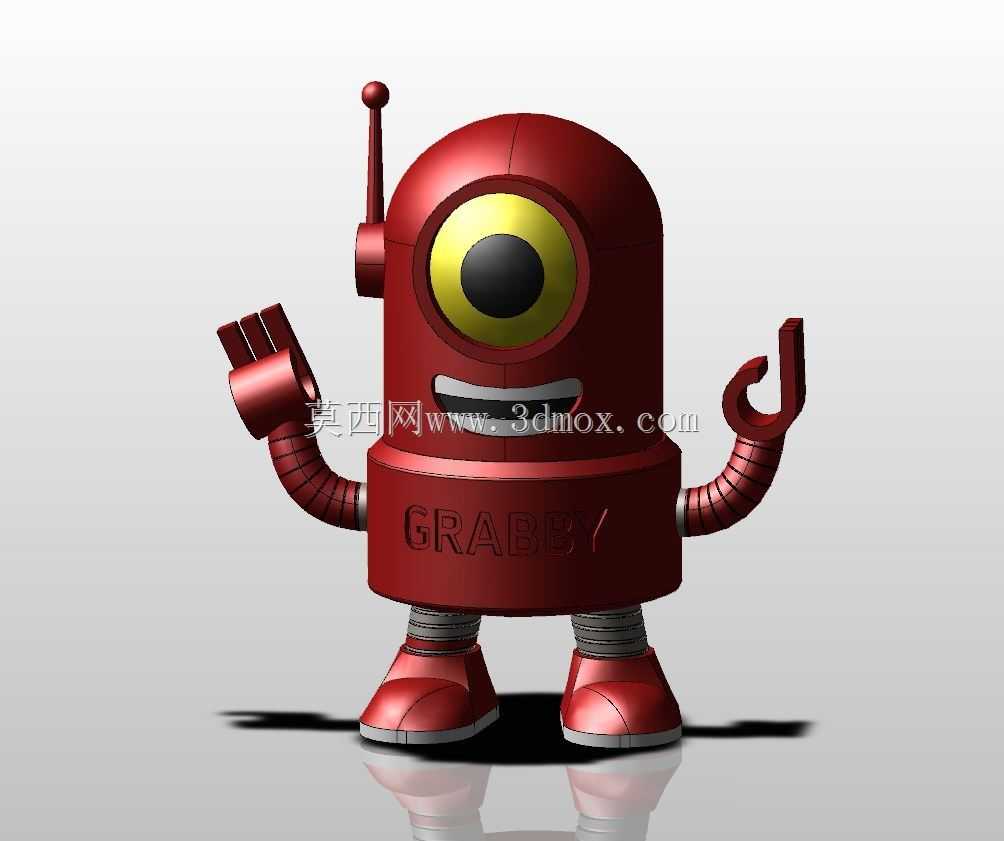

这款单眼红色拟人机械造型的设计，最初是面向科普展示场景的互动装置载体做的结构方案，核心是把机械传动结构和卡通化的亲和外形结合，既可以放在青少年科创展厅做互动演示单元，也能作为工业文创周边的结构原型，后续还能拓展加装小型舵机实现肢体摆动的动态效果。从结构设计思路来看，整体采用分段式模块化布局，头部的单眼视觉模块做了独立的腔体设计，预留了摄像头或者LED发光单元的安装空间，眼周的环形黄色结构做了卡扣式装配，不需要额外紧固件就能完成和红色头部壳体的固定，后期维护拆装十分方便。头部顶端的天线结构采用软胶材质嵌装的方案，避免磕碰断裂的同时，也还原了卡通形象的辨识度，头部和躯干的连接位置做了隐藏式回转支撑结构，能实现左右30度的转动，转动阻尼通过内置的橡胶圈调节，不需要额外加装阻尼器就能保持任意角度的停留姿态。躯干部分做了一体化的桶状壳体设计，表面的字符标识采用沉槽雕刻工艺，后续可以通过填色或者丝印实现标识效果，躯干内部预留了足够的空腔，能够容纳控制电路板、小型电池组以及传动齿轮组，两侧的机械臂采用波纹式伸缩护套结构，既模拟了工业机械臂的防护套形态，也能给臂部的关节活动留出足够的形变空间，手臂末端分别做了挥手状的掌型结构和勾状的夹持结构，夹持端预留了小型销轴孔，后续可以加装微型夹爪实现小物件的拾取动作。下肢部分采用弹簧式缓冲结构连接躯干和足部，弹簧的选型匹配整体造型的重量，既能实现站立时的轻微晃动效果增加趣味性，也能保证整体放置的稳定性，足部做了加宽的平底设计，接触地面的位置预留了防滑胶垫的安装槽，不需要额外固定就能平稳放置在水平台面上。从安装边界来看，整体站立状态的占用空间控制在较小范围内，足部的支撑跨度足够保证侧倾角度在15度以内不会翻倒，所有外露的连接缝都做了错位止口设计，装配后不会看到内部的结构件，外观整体性更强。在做三维建模的时候，所有的曲面都做了曲率连续处理，避免后期做手板或者3D打印的时候出现曲面断层，壁厚统一控制在1.5毫米到2毫米之间，既满足打印或者注塑的工艺要求，也不会因为壁厚过大导致材料浪费或者成型缩痕。
