带法兰安装底座的内螺纹焊接紧固件

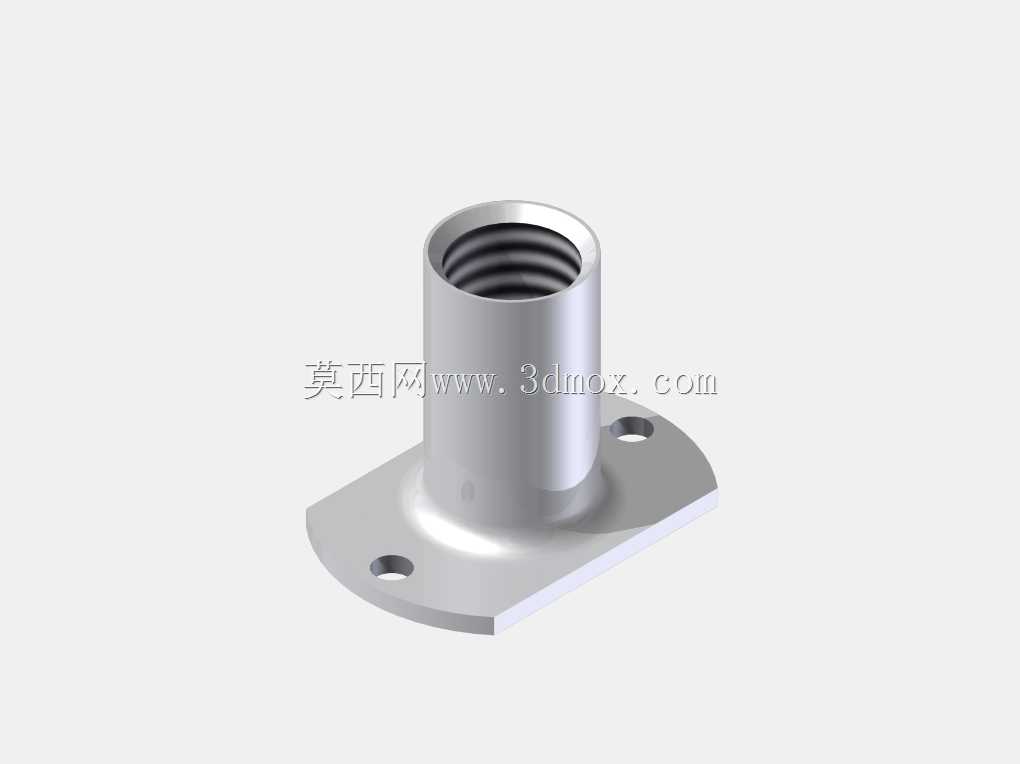

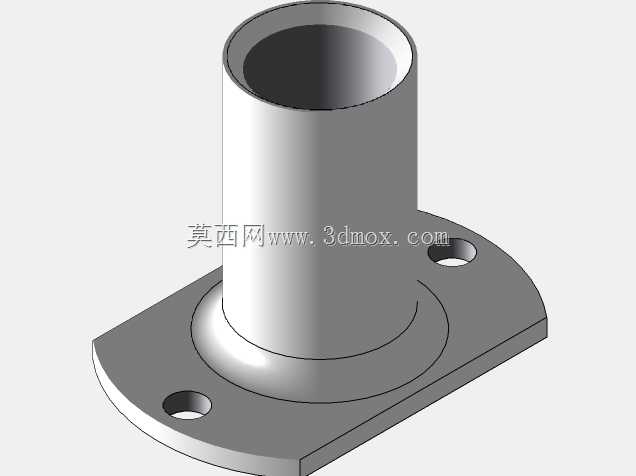

这款带法兰底座的焊接螺母，在钣金机架、设备护罩、管线支架的装配场景中应用十分广泛，日常做结构设计时，经常会遇到薄钣金件无法直接攻丝、反复拆装易滑牙的问题，这类焊接螺母就是针对这类痛点设计的连接件。从结构上看，它的主体是一段带标准内螺纹的圆柱筒体，底部延伸出一块切角方形的法兰安装盘，盘上开有两个对称的定位通孔，焊接前可以先通过小孔穿定位销，把螺母精准固定在钣金预设的安装位上，避免焊接过程中螺母偏移错位，导致后续螺栓无法顺利拧入。设计这类零件时，首先要匹配对应螺栓的螺纹规格，筒体的内螺纹有效旋合长度要满足螺纹连接的强度要求，不能过短导致啮合牙数不足受载滑丝，也不能过长增加不必要的材料成本与焊接热影响区范围；底部法兰盘的厚度要兼顾焊接牢固度与整体高度限制，法兰边缘做了小切角处理，既可以避让钣金折弯处的圆角干涉，也能减少焊接时的应力集中，避免焊缝位置受载开裂。实际选型使用时，要注意安装边界的尺寸匹配：法兰盘的两个安装孔中心距要和钣金上预冲的定位孔对齐，筒体的外径要小于钣金上预留的过孔直径，保证螺母筒体可以顺利穿过钣金板面，让法兰盘面完全贴合钣金表面后再施焊；焊接完成后，螺纹孔内要做防焊渣堵塞的防护，避免焊渣溅入螺纹导致后续装配卡滞。这类焊接螺母相比压铆螺母，能承受更大的轴向拉拔力与横向剪切力，适合在振动较大的设备、重型钣金机架、户外金属构件上使用，焊接后螺纹垂直度有保障，反复拆装螺栓也不会出现螺母松动脱落的问题。建模过程中，螺纹部分可以先做简化的装饰螺纹线用于装配干涉检查，生产加工时再按标准螺纹参数加工，法兰盘上的安装孔要做去毛刺处理，避免定位销装配时卡滞，筒体与法兰盘的衔接位置做了小圆角过渡，既可以减少焊接时的应力集中，也能让焊缝填充更饱满，提升连接强度。在自动化生产线的工装夹具、物流仓储的金属货架、工程机械的外围护板装配中，这类零件都是非常基础但用量极大的连接件，设计时要根据实际受载情况选择合适的材质与表面处理，普通工况下用低碳钢焊接后做镀锌防锈即可，有耐腐蚀要求的场景可以选用不锈钢材质，匹配对应的焊接工艺保证连接强度。
