商用绳索导向支撑定滑轮组件结构

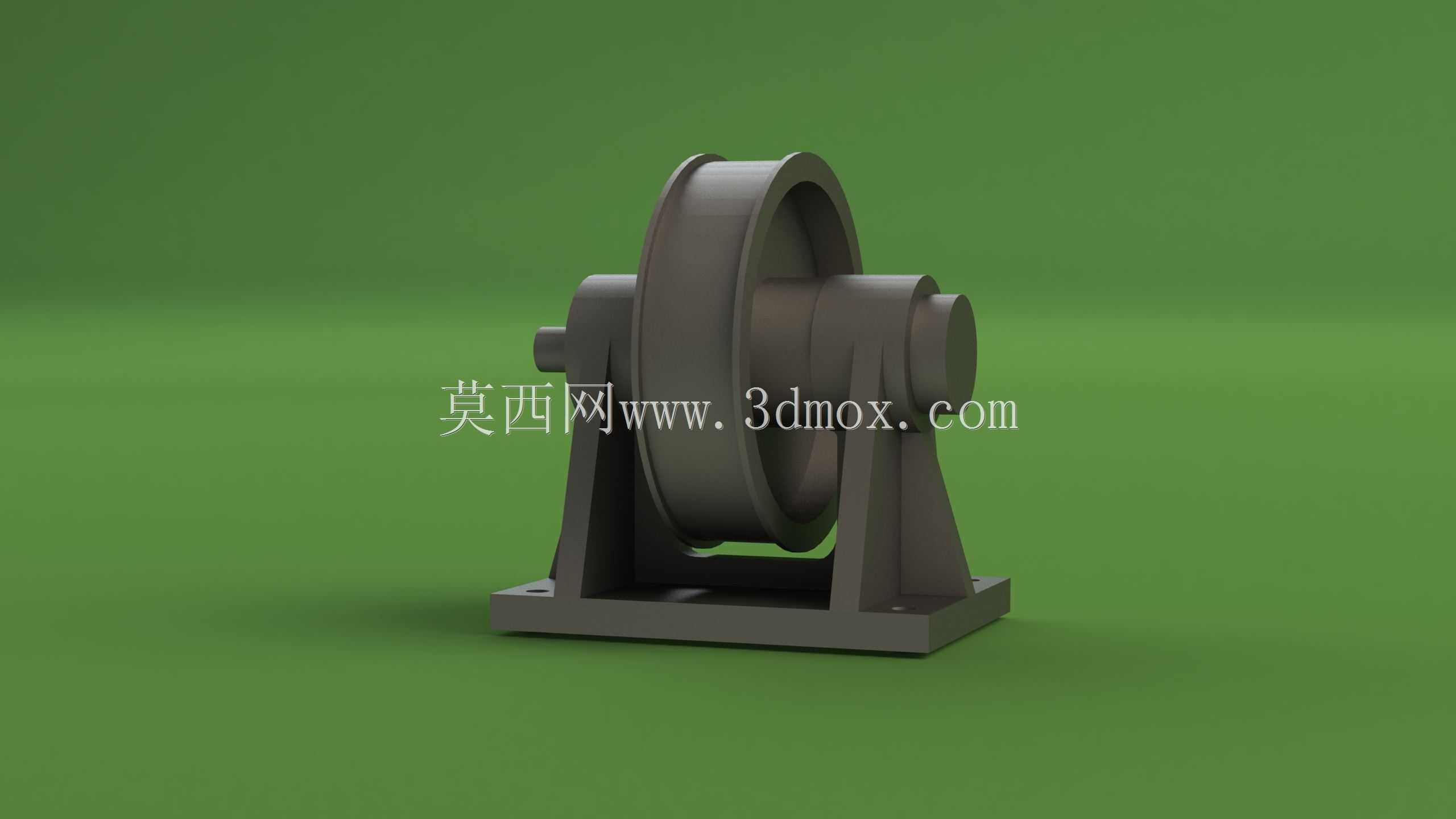

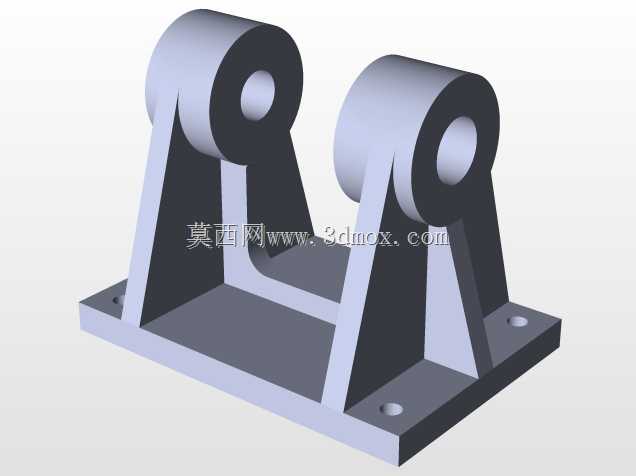

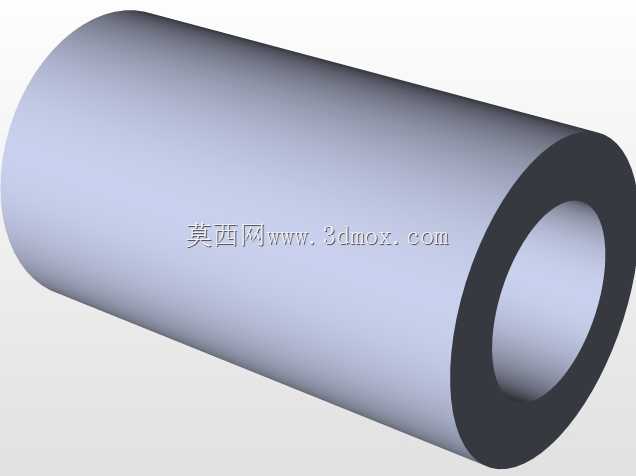

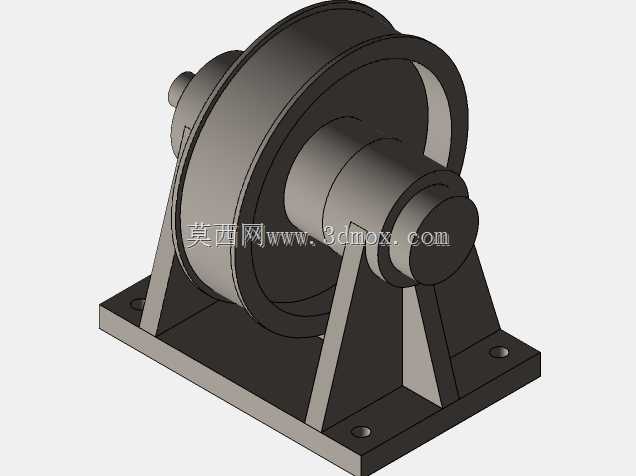

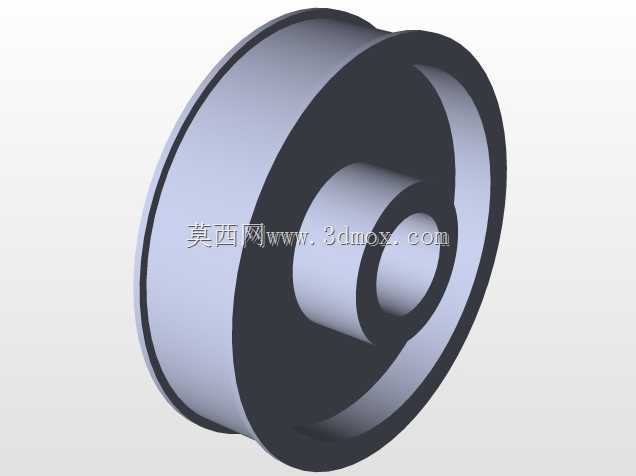

这类滑轮组件常出现在小型起重作业、物料牵引移位、商用绳索导向的场景里，比如车间内轻型物料的定点吊运、仓储区域的绳索牵引移位、户外小型吊装作业的绳索转向支撑，核心作用是改变绳索施力方向，同时给运行中的绳索提供稳定的径向支撑，避免绳索直接与硬质结构棱角摩擦出现断丝、磨损过快的问题。从结构设计来看，组件采用一体式铸造支架搭配中部滑轮主体的布局，两侧支架通过同轴心的轴孔装配滑轮转轴，底部设置带安装孔的矩形安装底座，安装时可通过螺栓将底座固定在钢结构支架、混凝土基座或者设备机架的对应安装面上，安装边界需要预留足够的绳索摆动空间，避免绳索运行时与周边结构发生干涉。滑轮主体的轮槽采用圆弧过渡设计，槽宽适配常规商用绳索的直径范围，轮槽表面做了圆滑处理，不会割伤绳索外层的编织结构或者钢丝层，转轴与滑轮内孔之间预留了合理的转动间隙，保证滑轮在受径向载荷时依然能灵活转动，不会出现卡滞、偏磨的情况。设计时优先考虑了载荷传递路径的合理性，绳索施加在滑轮上的径向载荷会通过转轴传递到两侧的立式支架上，再顺着支架的加强筋结构传递到底部安装面，支架的三角形加强筋结构能有效抵消载荷带来的支架形变，避免长期受载后支架出现外张变形导致滑轮转轴窜动。实际选型使用时，需要匹配对应绳索的直径与额定工作载荷，安装时要保证滑轮轮槽的中心面与绳索的运行方向处于同一平面，避免绳索出现脱槽、偏磨的问题，底座的安装螺栓需要按照额定载荷的1.5倍以上选型，保证固定的可靠性。这类滑轮组件没有复杂的附加结构，整体结构紧凑，维护时只需要定期给转轴位置加注润滑脂，检查轮槽磨损情况与固定螺栓的预紧力即可，能适应多粉尘、轻度潮湿的常规作业环境，不需要做特殊的密封防护，在轻型牵引、小型吊装、绳索导向的场景里能稳定发挥作用，替代简易的焊接式滑轮支架，减少绳索磨损带来的安全隐患，同时装配难度低，不需要复杂的调试步骤，安装到位后即可投入使用。
