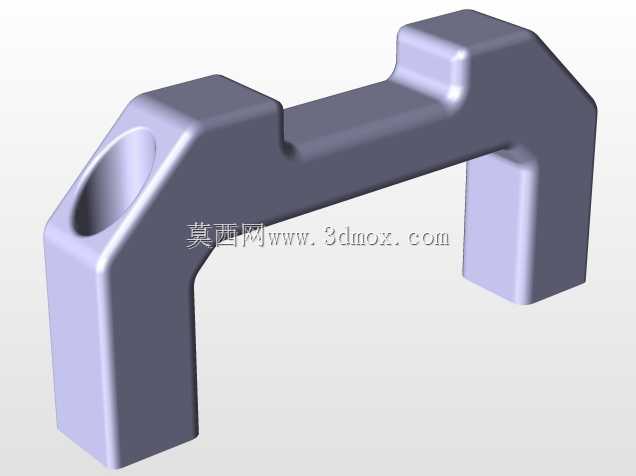

铝合金弯型带孔操作手柄结构设计

这款弯型带孔操作手柄，在各类工装夹具、小型检测设备、手动调节工位的应用场景中十分常见，作为操作人员与设备之间的力传递部件，它的结构合理性直接影响操作手感与长期使用可靠性。从实际使用需求出发，设计时首先考虑了握持施力的人机关系，主体弯折段的截面做了等宽矩形处理，棱边全部做了小半径倒钝，既避免操作时划伤手部，也能在施加扳动力时提供足够的摩擦力，不会出现打滑脱手的情况。两端的块状结构分别对应不同的安装边界，一端为封闭卡接式结构，可直接卡入设备预设的卡槽内，通过侧面顶丝完成周向固定，不需要额外加工复杂的安装槽位，适配多数厚度在15-20mm的设备安装板；另一端设计了贯通圆孔，可穿入销轴与联动部件铰接，孔壁做了0.2mm的公差预留，既能保证销轴转动顺畅，又不会因间隙过大出现旷量，影响调节精度。材质选用铝合金，是考虑到这类手动操作件不需要承受过大的冲击载荷，铝合金的密度低，整体重量控制在120g左右，长期操作不会给操作人员带来额外的负重感，同时表面做硬质阳极氧化处理，耐磨性能优于普通钢材发黑处理，在车间多油污、多粉尘的环境下也不会轻易出现锈蚀卡滞的问题。设计过程中特意规避了应力集中的结构，弯折处做了大圆弧过渡，经过受力模拟验证，在施加200N的扳动力时，弯折处的最大应力远低于铝合金的屈服强度，不会出现断裂变形的问题。整体外形的安装边界做了严格控制，安装后突出设备表面的高度不超过45mm，不会在设备周边形成突兀的凸起，避免操作人员过往时剐蹭磕碰，同时弯折的角度经过反复调整，操作时手腕可以保持自然舒展的姿态，长时间重复操作也不容易产生疲劳感。这类手柄除了手动调节工位使用，也可作为小型设备的快拆锁紧手柄使用，只需要在铰接孔端配套对应的锁紧螺母，就能实现快速锁紧与释放，适配多类需要频繁更换工装的生产工位。
