弯管机模块化随动支撑构件

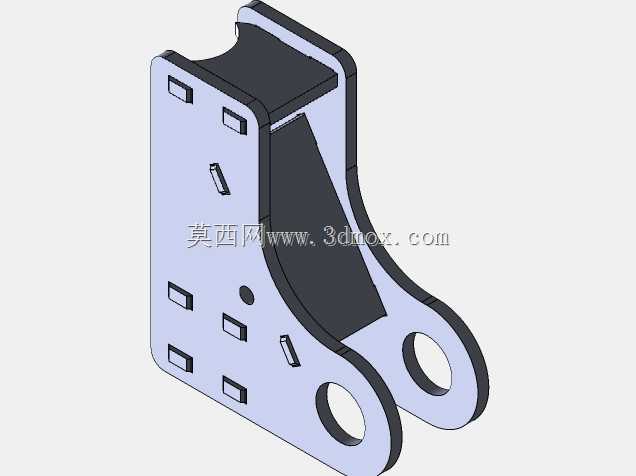

在管材折弯加工的实际生产场景中，这类随动构件是弯管设备执行端的核心配套部件，主要适配1.25英寸规格金属管材的折弯工序，安装在弯管机的随动进给工位上，跟随弯管模具的动作轨迹同步位移，承担管材折弯过程中的侧向支撑、进给导向作用，避免管材在折弯受力时出现失稳变形、外壁褶皱、折弯角度偏移等常见加工缺陷。从结构设计逻辑来看，构件主体采用折弯焊接一体式的钣金结构，主立板做了加厚处理，侧面增设三角形加强筋结构，抵消管材折弯时传递到构件上的径向挤压力，避免长期循环受力后出现结构变形、安装位偏移的问题。构件上端的弧形贴合面完全匹配对应规格管材的外径弧度，折弯过程中能与管材外壁保持稳定的面接触，不会出现点接触划伤管材表面的情况；立板上分布的多组方形安装槽，用于固定耐磨导向块，可根据加工管材的壁厚、材质调整导向块的伸出量，适配不同加工参数下的支撑需求，长条形调节槽则用于调整构件在安装基座上的前后位置，匹配不同折弯半径的工艺要求。构件下端的双铰接耳板做了同轴度公差约束，两个铰接孔的同轴度控制在0.02mm以内，与设备随动摆臂的铰接轴配合时，能保证摆动过程无卡滞、无旷量，让支撑动作的跟随精度控制在合理范围内。安装边界方面，构件整体的铰接孔中心距、安装槽位的排布尺寸完全适配现有常规数控弯管机、数控等离子加工工作台的随动工位安装接口，不需要对原有设备的安装基座做额外改造即可直接替换安装。实际投产验证中，该构件在连续折弯作业工况下，支撑部位的耐磨性能、铰接部位的摆动顺畅度都能满足批量加工的稳定性要求，针对1.25英寸管材的折弯加工，能有效降低管材折弯处的椭圆度误差，减少后续校形的工序工作量。后续同系列不同尺寸规格的衍生构件，可沿用该结构的设计逻辑，仅调整上端弧形贴合面的弧度、铰接耳板的中心距、安装槽的排布位置，即可适配其他管径的管材加工需求，大幅降低同系列部件的设计迭代周期，减少重复建模的工作量。
