冲孔落料级进模结构设计方案

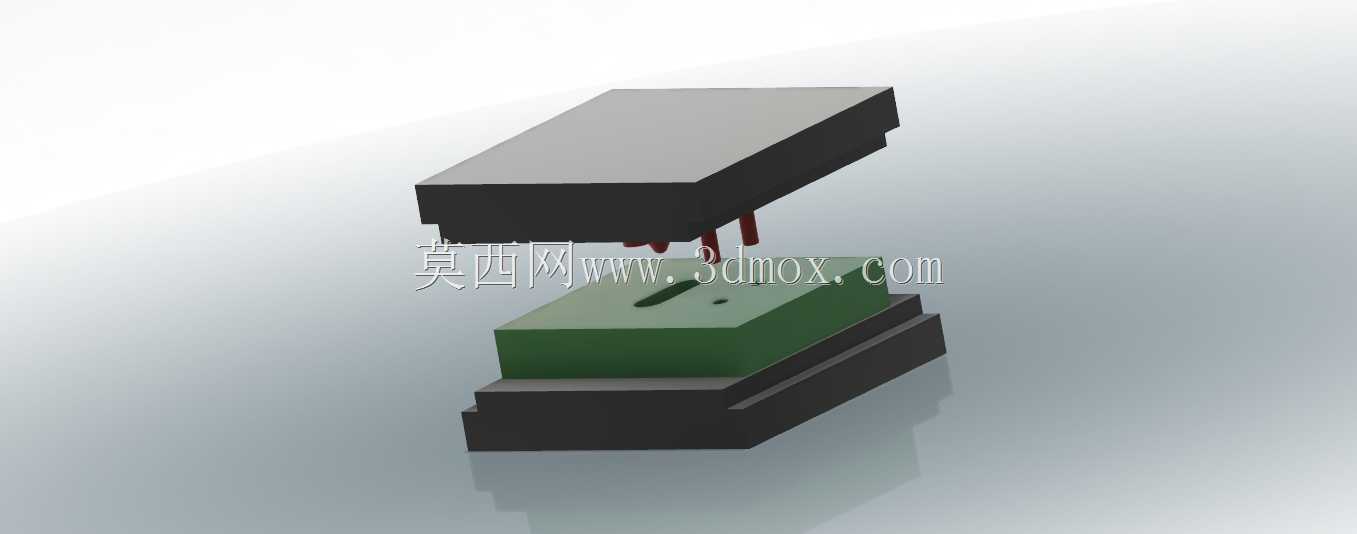

这套级进模结构主要面向薄板冲压加工场景，适配电子五金、家电零部件等行业的连续冲压生产需求，可在单次压力机行程内完成多道工序的同步加工，相比单工序模能大幅提升生产节拍，减少工序间的工件转运与定位误差。从结构布局来看，整套模具采用上下模分体式设计，上模部分集成了冲孔凸模、落料凸模与模柄安装位，可直接适配标准开式压力机的滑块安装接口，下模部分对应设置冲孔凹模、落料凹模以及定位挡料结构，同时预留了废料排出的斜面通道，避免冲压过程中铁屑堆积在型腔内造成刃口崩损。设计过程中优先考虑了刃口的互换性，凸模采用快换式固定结构，当刃口出现磨损崩缺时，无需拆解整套模架即可单独更换对应凸模，减少设备停机维护的时长。定位结构采用侧刃与导正销组合的方式，带料送进时先通过侧刃完成定距裁切，再由导正销插入预冲的工艺孔完成精定位，能将送料步距误差控制在0.02mm以内，保证冲孔与落料的位置度满足IT7级冲压精度要求。模架选用标准后侧导柱模架，导柱导套配合间隙控制在0.01mm以内，上下模合模时可自动完成对中，避免凸模凹模发生啃模损伤。安装边界方面，整套模具的闭合高度适配160吨及以下公称压力的开式可倾压力机，下模座的安装槽尺寸匹配标准压力机的工作台T型槽间距，无需额外制作过渡连接板即可完成装夹。实际生产中，这套模具可适配厚度0.5-2mm的冷轧钢板、铝板等常见冲压板材，带料宽度可根据加工零件的排样方案调整导料板的间距，单次冲程即可完成冲孔、落料两道核心工序，冲出的零件无需额外进行边缘去毛刺处理，断面粗糙度可满足直接装配的要求。结构设计时还在上下模之间设置了限位柱，合模过程中当上下模到达设定工作位置时，限位柱先接触承压，避免调整模具时行程过大造成刃口过切损坏，同时在卸料板与上模座之间设置了等距卸料弹簧，弹簧预压力根据板材厚度调整，保证冲压完成后卸料板能顺畅将卡在上模的带料剥离，不会出现带料随上模上行的情况。
