简易切割冲孔弯曲复合冲压模具结构

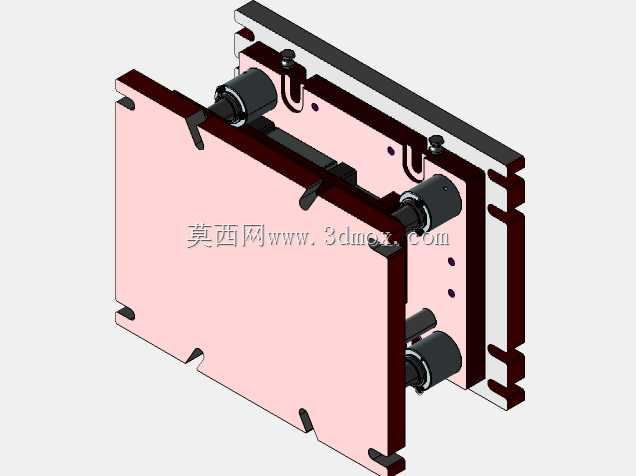

这套复合冲压结构主要面向中小批量五金件的连续冲压加工场景，适配常规开式机械压力机的安装接口，可在单台设备上完成薄金属板材的切割落料、冲孔、弯折成型三道核心工序，省去多工序间的工件转运与重复定位环节，能有效降低小件冲压的工序周转损耗，提升加工一致性。从结构布局来看，整套模架采用标准后侧导柱导向形式，上下模座选用加厚钢板加工，保证连续冲压过程中的刚性与抗偏载能力，导柱导套配合间隙控制在微米级，避免长期冲压后出现导向精度偏移的问题。工作时，条料沿导料板送入模腔，初始工位先完成侧边定位，上模下行过程中，切割凸模先接触板料完成外形轮廓的冲切分离，紧接着冲孔凸模穿透板料在预设位置打出安装孔位，待上模继续下行至下死点时，弯曲镶块配合凹模完成板料的预设角度弯折，上模回程时卸料板通过弹性元件的作用力将卡在上模的工件推落，完成单次冲压循环。设计过程中重点考虑了安装边界的适配性，模座的安装槽孔间距匹配市面主流16吨到25吨开式冲床的工作台T型槽尺寸，无需额外加工过渡连接板即可直接装夹，闭合高度控制在常规压力机的装模调节范围内，上下模的合模行程预留了足够的安全余量，避免出现顶死设备的问题。模具的工作零件均采用分体式镶块结构，切割刃口、冲孔凸模、弯曲成型块分别通过螺钉与销钉固定在模座上，长期使用后若出现刃口磨损或成型面拉伤，可单独拆卸对应镶块进行修磨或更换，无需整套模具报废，大幅降低后期维护成本。导向组件外侧加装了防尘密封结构，避免冲压过程中产生的金属碎屑进入导套配合面，延长导向零件的使用寿命。卸料结构采用矩形弹簧提供卸料力，弹簧分布位置围绕冲切与成型工位均匀布置，保证卸料过程中板料受力均匀，不会出现工件变形卡模的问题。针对薄料冲压的特点，冲孔凸模做了阶梯式加固设计，避免小直径凸模在频繁冲切过程中出现断裂，弯曲工位的间隙根据常用板材厚度做了分级适配，可通过更换调整垫片适配0.8mm到2mm厚度的冷轧钢板、镀锌板等常用五金板材，冲切刃口的间隙按照不同板材的抗剪强度做了优化，保证冲切断面平整无明显毛刺，减少后续去毛刺的工序工作量。
