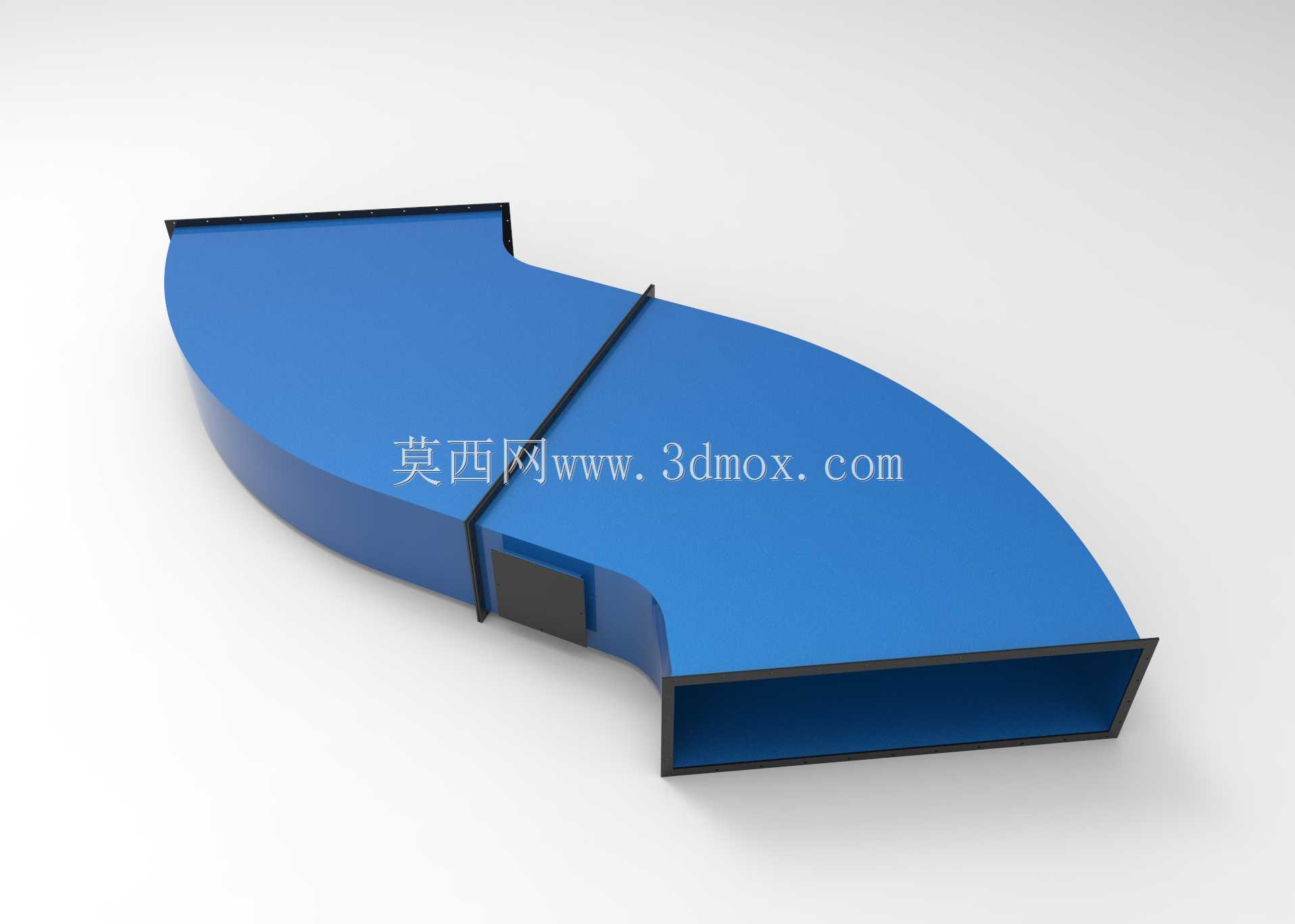

变径弯向矩形通风导流管道结构

这款变向导流管道构件主要应用在工业通风除尘、暖通空调送风、生产车间废气收集等管路系统中，常布置在管路走向需要90度转向同时存在截面尺寸变化的节点位置，替代传统直角弯头加变径管的拼接结构，能有效减少管路拼接带来的漏风风险与局部压损。从实际使用场景来看，这类构件多安装在设备出风口与主风道衔接处，或是车间工位集气罩与支风管的连接段，因为很多生产设备的排风接口尺寸与现场铺设的主风管尺寸并不匹配，同时受车间设备布局、梁柱结构限制，管路无法直线排布，就需要这类集成了转向与变径功能的构件来完成管路衔接，减少现场安装时的切割、焊接工作量，提升管路装配效率。

设计过程中首先考虑的是风道内部的气流组织合理性，整个弯段的曲率做了平滑过渡处理，没有出现直角折角结构，避免气流在转向处形成涡流区，降低风阻与气流再生噪音。管道两端采用带翻边的矩形接口，接口边缘做了加厚处理，方便安装时与相邻风管通过法兰或者抱箍进行紧固连接，接口端面的平面度控制在合理公差范围内，保证拼接后密封垫能均匀受压，减少漏风概率。管道中段设置的加强筋结构，是为了应对通风系统运行时的管内外压差，避免薄板材制作的管壁在负压吸风时出现凹陷变形，或是正压送风时出现鼓胀异响，提升构件长期运行的结构稳定性。

从安装边界来看，这款构件的两个接口分别朝向垂直的两个方向，安装前需要提前核对两端对接风管的中心标高与水平位置，预留出法兰紧固的操作空间，构件自身的重量较轻，不需要额外设置承重支架，可通过相邻风管的支架承载，安装时要注意弯段的导流方向与气流走向匹配，避免反向安装导致压损骤增。管壁采用等厚度板材弯折成型，接缝处做了密封处理，内部没有突出的毛刺或者拼接凸台，保证气流能顺畅通过，不会在管内积留粉尘或者纤维类杂物，降低后期管路清理的维护频次。在除尘系统应用中，这种平滑弯向的结构还能减少含尘气流对管壁的冲刷磨损，延长管路整体的使用寿命，相比拼接式的转向变径结构，集成化的构件外形更规整，外观一致性更好，也方便后期对管路做保温包覆处理。
