伞齿轮垂直传动变速器远轴传输机构

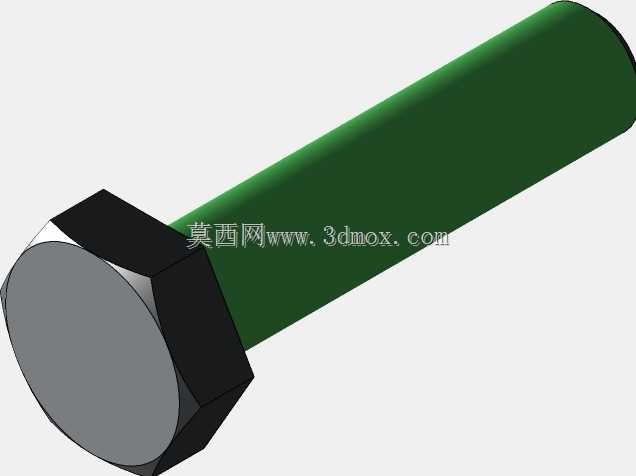

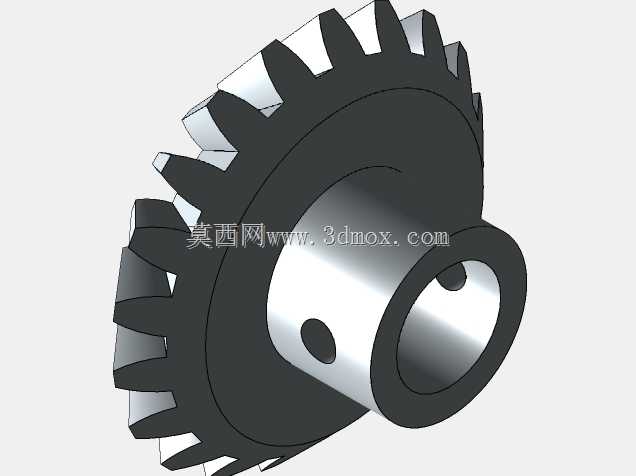

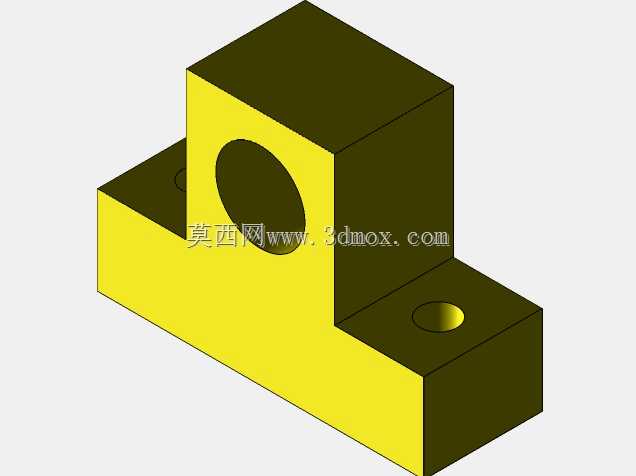

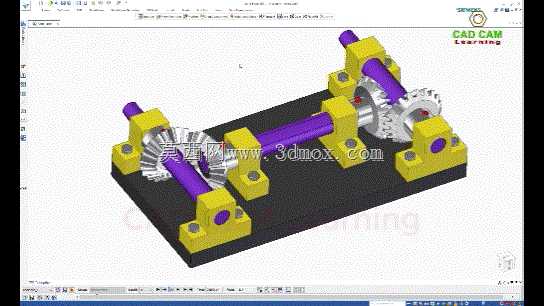

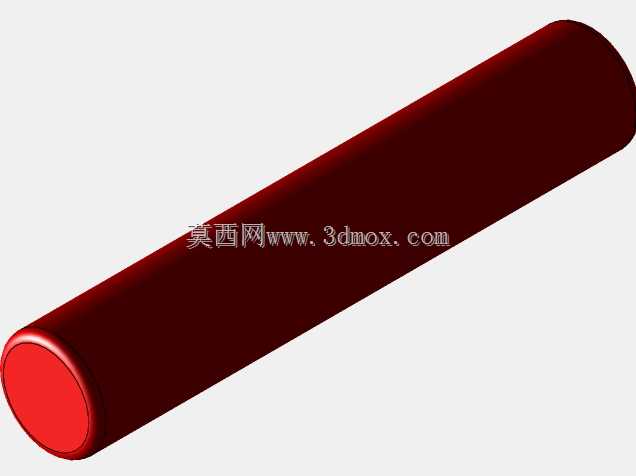

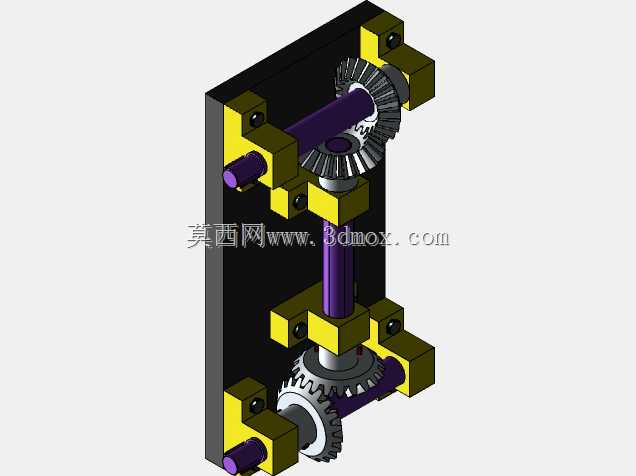

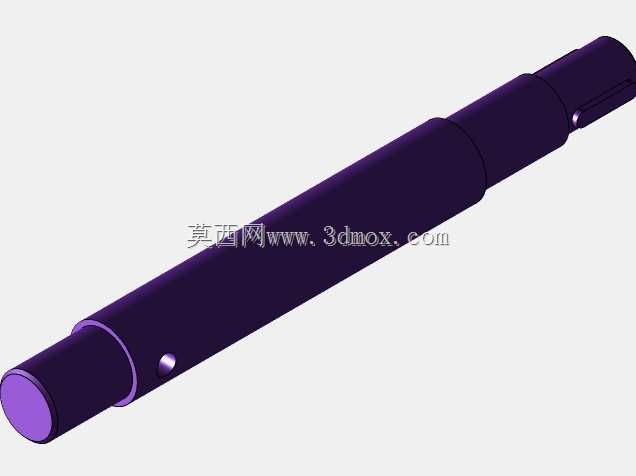

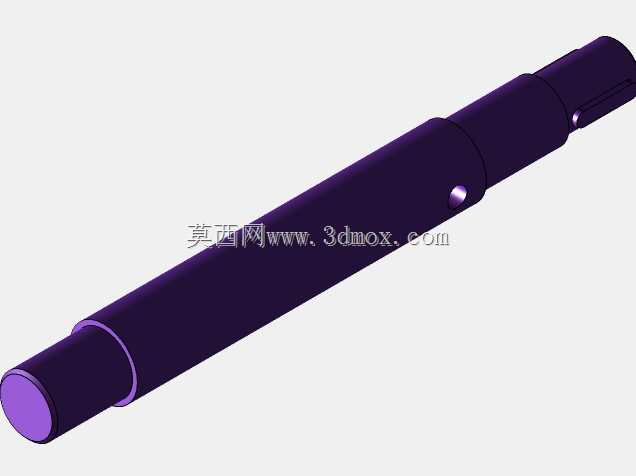

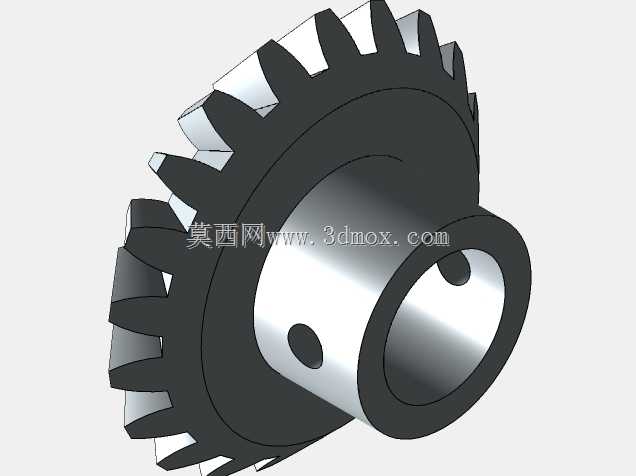

这套传动结构的核心应用场景，集中在需要将变速器输出动力做90度换向、同时传递至远端作业轴的工业设备中，常见于轻工输送线、小型加工设备辅机、农业机具的动力分配单元，这类场景往往受设备内部安装空间限制，无法通过平行轴直齿轮完成长距离跨位传动，也不适合采用成本更高的同步带、链传动结构来保证恒定传动比。从实际用途来看，该机构直接承接变速器的输出扭矩，通过相互啮合的伞齿轮完成动力方向的转换，再通过两根平行布置的长轴将动力分别输送至不同工位的执行端，省去了额外增加换向减速器的成本，也压缩了整个传动链路的安装空间。功能特性上，这套结构采用的直齿伞齿轮啮合形式，传动效率可达95%以上，相比螺旋伞齿轮加工难度更低、装配调整更便捷，适合中低转速、中等载荷的传动工况；两端的轴承座采用分体式固定结构，直接通过螺栓锁紧在安装底板上，可在装配时微调轴的同轴度与齿轮啮合间隙，避免因加工误差导致的齿轮偏磨、传动卡滞问题；轴端预留的键槽结构可直接对接带轮、链轮或执行机构，不需要额外做轴端改造。设计思路上，整个机构优先考虑了装配工艺性：所有轴承座的安装孔位采用统一基准加工，底板上的固定槽为长圆孔设计，允许安装时沿轴的轴向做小范围调整，保证伞齿轮的啮合齿面接触面积达到设计要求；支撑座的高度经过匹配计算，确保两根传动轴的中心轴线处于同一垂直平面，伞齿轮的分度圆锥母线完全重合，避免出现传动冲击、噪音过大的问题；紫色的轴段做了等直径设计，减少阶梯轴带来的应力集中点，也降低了轴类零件的加工成本。安装边界方面，整套机构的底板为矩形平板结构，四个角预留固定安装孔，可直接通过螺栓固定在设备的机架安装面上，不需要额外设计转接支架；整体外轮廓的垂直高度不超过支撑座顶面，横向尺寸由轴的传输距离决定，可根据实际远轴的布置位置调整轴的长度，适配不同设备的内部空间；齿轮啮合区域预留了足够的润滑空间，可采用脂润滑方式降低日常维护频次，不需要额外设计复杂的密封油腔结构，适合小型工业设备的轻量化传动需求。
