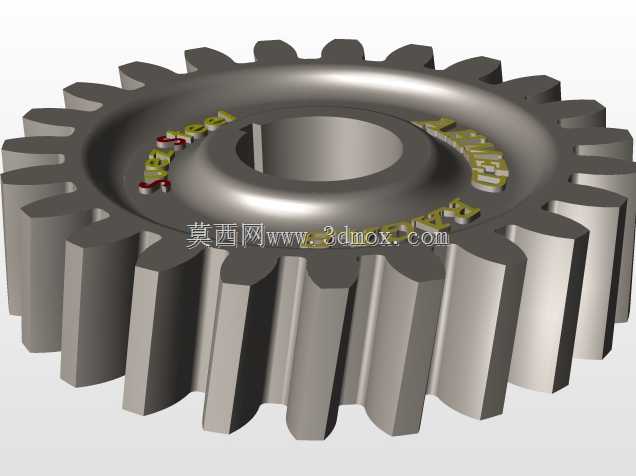

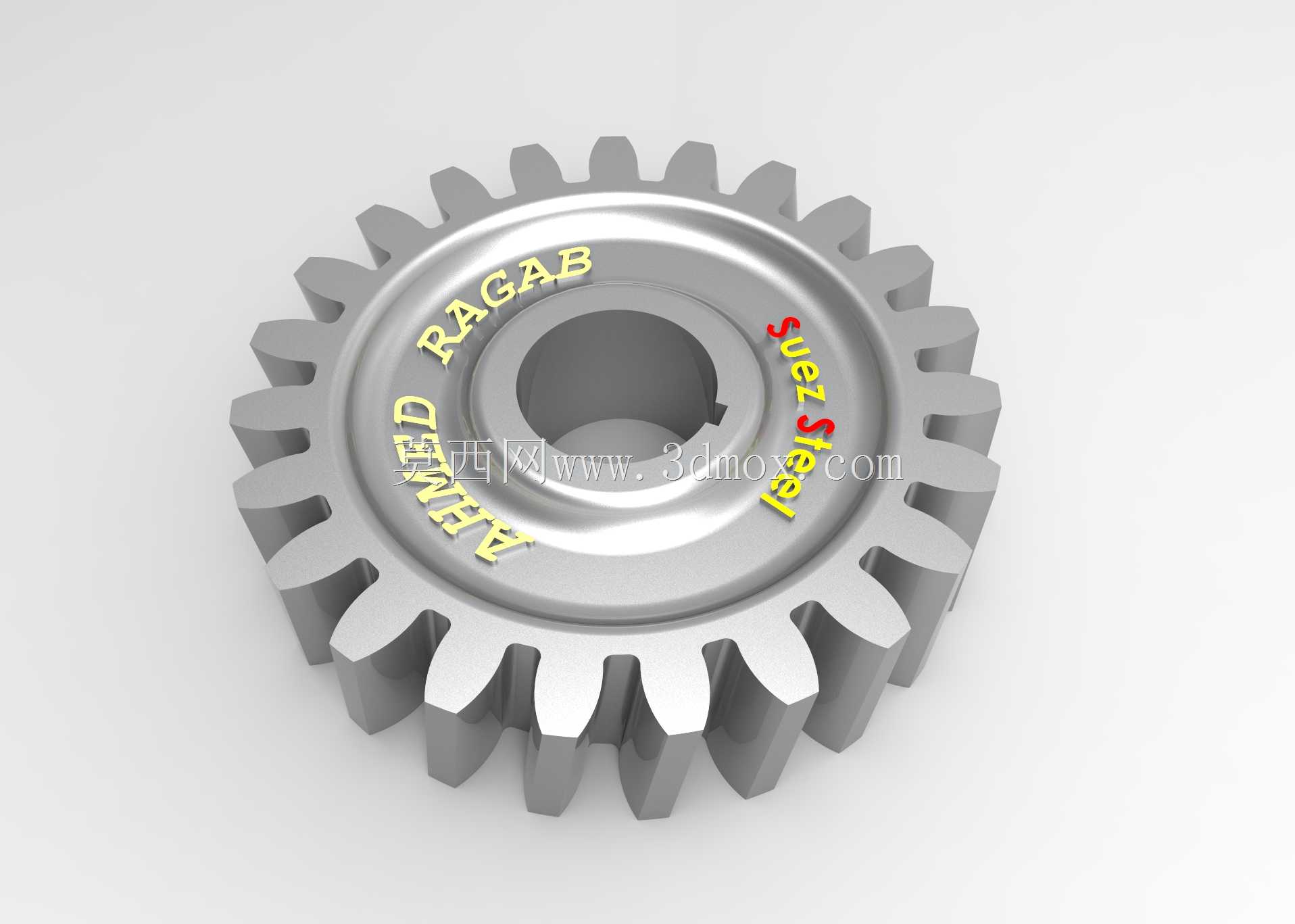

带键槽直齿圆柱传动齿轮结构

这款直齿圆柱齿轮的设计，首先围绕通用机械传动场景的适配需求展开，日常在轻工输送设备、小型机床进给机构、农用机械动力传递单元中都能见到这类零件的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，很适合中低速、载荷平稳的传动工位。从结构细节来看，齿轮中心开设的是标准平键键槽，安装时可以和配套传动轴上的键槽配合，通过平键传递扭矩，避免齿轮和轴之间出现相对转动，键槽的位置和尺寸公差直接影响传动的可靠性，设计时需要匹配对应轴径的平键标准，保证配合间隙在合理区间，既不会因为过紧导致装配困难，也不会因为间隙过大在正反转切换时产生冲击磕碰。齿形部分采用标准渐开线齿廓，这种齿廓的优势在于传动过程中传动比稳定，齿面接触应力分布均匀，啮合时的磨损速率更平缓，能有效延长零件的使用寿命，齿顶圆、齿根圆的尺寸经过参数化校核，保证啮合时不会出现根切、齿顶干涉的问题，齿宽的设定兼顾了承载能力和安装空间，不会因为齿宽过大导致轴向尺寸冗余，也不会因为齿宽过小出现齿面压溃的风险。在安装边界上，这款齿轮的轴向定位依靠轴肩和轴端挡圈实现，设计时需要预留出挡圈的安装空间，齿轮端面和轴肩的贴合面要保证足够的平面度，避免装配后齿轮出现偏斜，导致啮合时齿面受力不均，出现局部磨损加剧的问题。实际选型应用时，需要匹配对应模数、齿数的配对齿轮，保证中心距符合设计要求，同时要根据传递的扭矩大小校核齿根弯曲强度和齿面接触强度，确认材料和热处理工艺是否匹配工况，比如在有轻微冲击的工位，可以选用调质处理的45钢，在载荷平稳、转速较低的工位也可以选用工程塑料材质降低运行噪音。建模过程中对齿根的过渡圆角做了优化，避免应力集中导致的齿根断裂问题，轮毂部分的厚度经过强度校核，能承受额定扭矩下的剪切应力，不会出现轮毂开裂的失效形式，整体结构没有冗余设计，在满足传动强度要求的前提下尽可能控制零件重量，降低转动惯量，减少传动启停时的动态冲击。
