带法兰锯齿面六角锁紧螺母结构设计

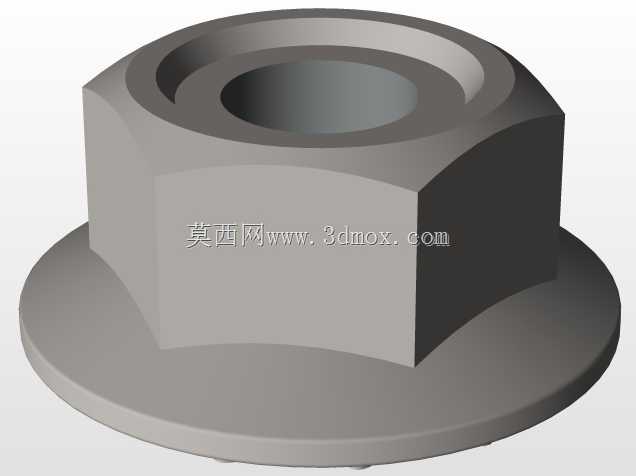

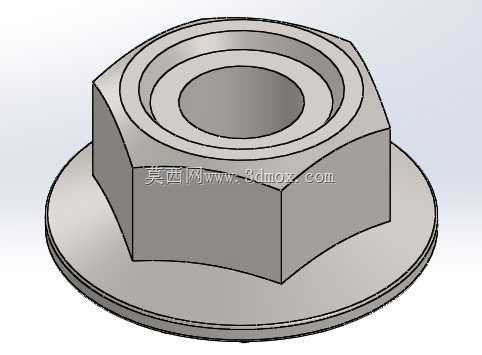

在各类存在振动载荷的机械装配场景中，普通六角螺母容易因往复冲击出现螺纹副松脱的问题，这类带锯齿法兰面的六角螺母，正是针对防松需求开发的专用紧固件。从结构设计逻辑来看，产品将六角驱动段与一体式法兰盘做了整合，法兰盘底面加工有连续的锯齿形咬合齿，当螺母按规定扭矩拧紧时，锯齿会直接嵌入被连接件的表面，不需要额外加装弹簧垫圈或者平垫圈，就能通过机械咬合的方式阻止螺母相对于安装面发生周向转动，相比依靠摩擦力防松的普通螺母，在高频振动工况下的防松可靠性提升十分明显。设计过程中需要重点控制几个核心尺寸边界：首先是六角对边尺寸需要符合通用紧固件的扳手适配标准，保证常规呆扳手、套筒扳手都能直接完成拧紧作业，不需要定制专用工装；其次是法兰盘的外径要大于六角外接圆直径，以此增大螺母与被连接件的接触面积，降低接触面的压应力，避免软质金属或者薄壁钣金件在拧紧时出现压溃变形；法兰底面的锯齿齿形角度、齿高参数需要经过匹配验证，既要保证拧紧时能顺利咬合进安装面，又不能因为齿高过大导致拧紧后法兰面无法完全贴合，造成预紧力损失。这类螺母常应用在汽车底盘装配、振动输送机机架固定、农用机械覆盖件连接、电机端盖紧固等场景，相比普通螺母加防松垫圈的组合，一体式结构减少了装配环节的零件数量，能有效降低流水线装配的零件分拣成本，也避免了垫圈漏装、错装带来的质量隐患。建模过程中需要注意螺纹段与法兰盘的同轴度公差，内螺纹的收尾段要预留足够的退刀空间，六角棱边需要做微小的倒角处理，去除加工毛刺避免装配时划伤操作人员，法兰外缘的圆角过渡可以降低应力集中系数，保证在承受冲击载荷时法兰根部不会出现断裂失效。针对不同的安装工况，锯齿的齿向设计为逆着螺母松脱的旋转方向，当螺母有松脱转动趋势时，锯齿会更深地嵌入安装面，形成自锁效应，这种结构不需要在螺纹上涂抹防松胶，后期拆卸维护也更加方便，不会在螺纹表面残留胶层影响二次装配。
