内燃机用组合式刮油密封油环结构

在往复式内燃机的活塞组件装配场景中，油环是安装在活塞环槽内的核心密封功能件，其核心作用是在活塞往复运动过程中，均匀刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油耗量异常升高的问题，同时还能在气缸壁面铺覆厚度均匀的润滑油膜，减少活塞、活塞环与气缸壁之间的干摩擦损耗，降低组件运行磨损速率，提升整机运行的可靠性与使用寿命。

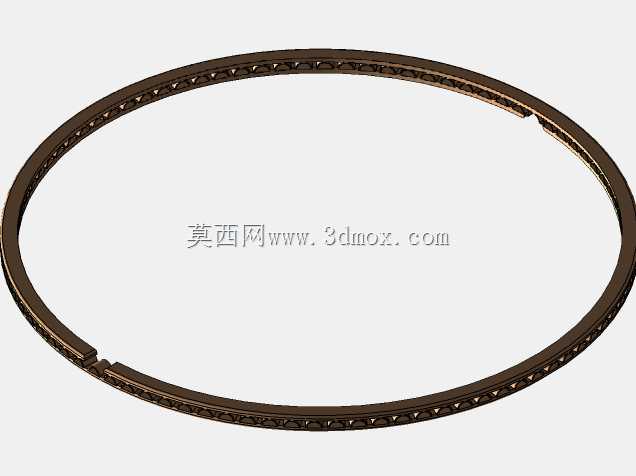

从结构设计思路来看，这款油环采用了开口式环形结构，开口间隙的设计充分考虑了金属材料热胀冷缩的物理特性，在发动机达到正常工作温度、组件受热膨胀时，开口处预留的间隙可以避免环体因热胀卡滞在气缸内，造成拉缸等严重故障；环体外周设置的连续细密导油槽结构，是刮油功能实现的核心结构，当活塞下行时，环体刃口刮下的多余机油可以通过导油槽、活塞上的回油孔快速回流到油底壳，不会在环背形成积油造成泵油效应。环体的截面尺寸设计严格匹配对应活塞的环槽安装边界，轴向高度、径向厚度的公差控制需要满足环槽配合间隙要求，既不能间隙过大造成环体在槽内窜动异响、密封失效，也不能间隙过小导致环体卡滞无法随缸壁形变量自适应贴合。

实际装机应用中，油环的外圆面需要与气缸壁保持全程均匀贴合，在活塞随曲柄连杆机构做往复摆动的过程中，环体自身的弹力可以补偿缸壁的微小形位偏差，保证全行程内的刮油效果稳定。不同于气环主要承担气缸密封、传导热量的功能，油环的设计更侧重刮油效率与回油通畅性，其径向弹力的设定经过反复匹配，弹力过大会加剧缸壁与环体的磨损，缩短大修间隔，弹力过小则无法有效刮除多余机油，导致机油耗超标。在三维建模过程中，需要重点还原导油槽的排布角度、开口端的倒角结构、环体的截面轮廓细节，这些结构直接影响后续有限元分析中环体应力分布、贴合压力的仿真结果准确性，也能为实际生产中的模具设计、加工工艺制定提供精准的三维数模依据，避免因数模细节缺失导致样件装机后出现刮油不净、卡滞等实际问题。
