带齿轮啮合结构的异形铰链传动构件

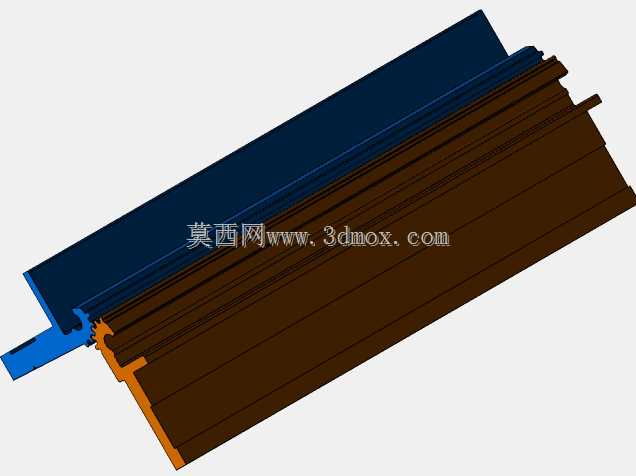

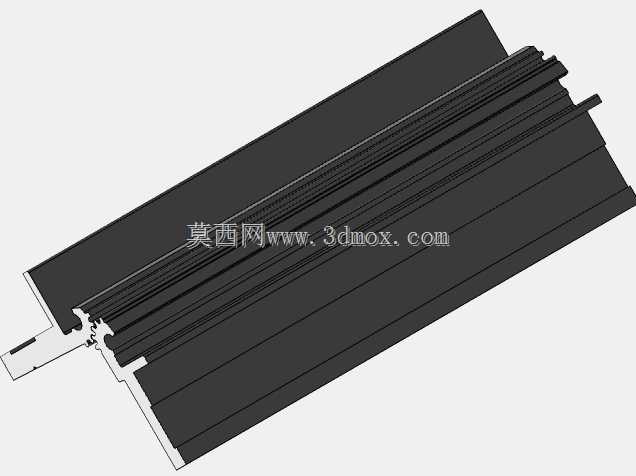

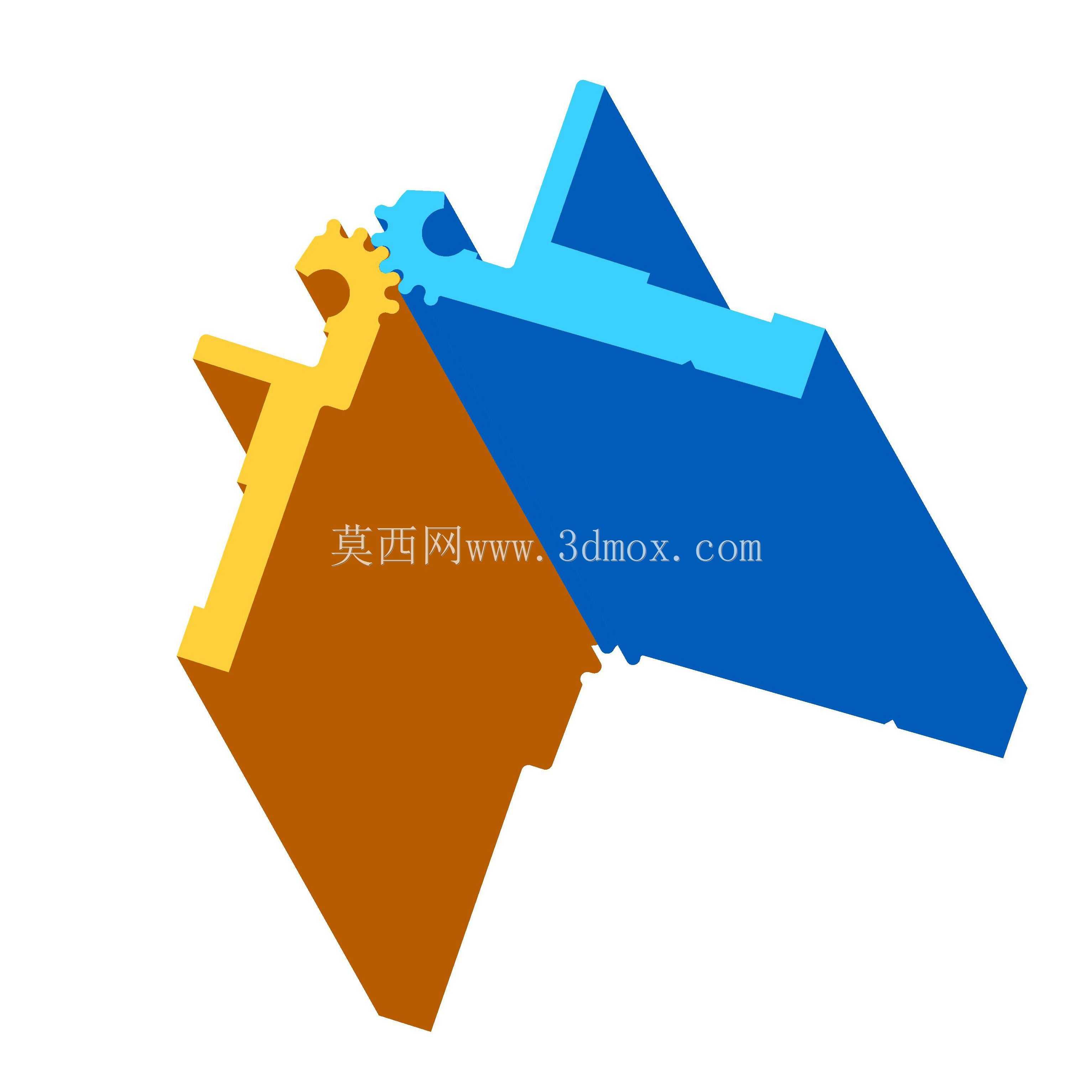

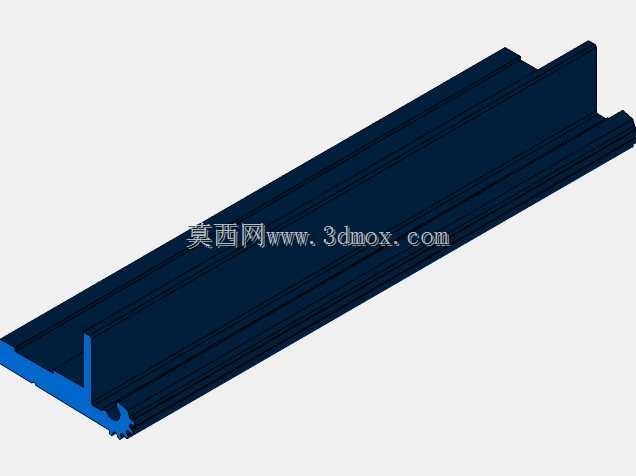

这类带齿轮啮合结构的异形铰链，常应用在需要同步开合动作的工装夹具、小型自动化设备防护门、精密仪器翻盖结构中，区别于普通无约束铰链，它能通过齿形的啮合约束，保证两个铰接部件在转动过程中保持固定的传动比，不会出现单侧窜动、开合不同步的问题。从实际使用场景来看，普通合页类铰链在频繁开合的工况下，容易因为铰接间隙累积出现偏斜，尤其是在需要两个翻盖部件对称动作的工位，比如小型检测设备的双侧防护盖、工装夹具的对称压合臂，采用这种带齿轮啮合的铰链结构，就能让两侧的转动角度完全同步，不需要额外加装同步连杆，能大幅简化设备的外围结构。设计这类构件时，首先要确定铰接的转动圆心，两个部件的齿形节圆必须以铰接轴为共同圆心，齿廓采用渐开线短齿设计，避免转动过程中出现齿顶干涉，同时齿侧预留0.02到0.05毫米的间隙，满足金属件或者工程塑料件的加工公差需求，不会因为加工误差出现卡滞。从安装边界来看，这类异形铰链的两个安装臂采用非对称的楔形结构，其中棕色臂体的安装面预留三个沉头固定孔，蓝色臂体的安装面预留两个沉头固定孔，安装时需要保证铰接轴的同轴度误差不超过0.03毫米，否则会加剧齿面的磨损。齿面的啮合宽度设计为8毫米，能传递的最大开合扭矩约为12牛米，足够覆盖小型防护结构、轻载压合工装的使用需求。不同于普通外露齿轮传动结构，这个构件的齿形完全集成在铰链的铰接位置，不需要额外设置齿轮防护壳，整体结构更紧凑，安装时只需要将两个臂体分别固定在需要同步转动的两个部件上，穿入铰接轴即可完成装配，不需要额外调整齿轮啮合间隙。在实际选型时，需要注意安装面的平面度误差不超过0.02毫米，避免固定后臂体出现变形，导致齿面啮合过紧或者过松，过紧会增大开合阻力，加速齿面磨损，过松则会出现传动间隙，导致同步精度下降。这类结构也常被用在消费电子的翻盖支撑结构中，相比阻尼铰链，它的同步性更好，长期使用不会出现阻尼衰减的问题，齿形采用自润滑的工程塑料加工时，能实现十万次以上的开合寿命，不需要额外添加润滑脂，维护成本更低。设计过程中还需要考虑臂体的受力变形，楔形的臂体结构在开合受力时，应力集中位置在齿根与臂体的衔接处，因此在该位置做了R2的圆角过渡，避免应力集中导致的臂体断裂，同时臂体的厚度设计为6毫米，保证足够的结构刚性，在最大开合扭矩下臂体的变形量不超过0.01毫米，不会影响齿面的正常啮合。
