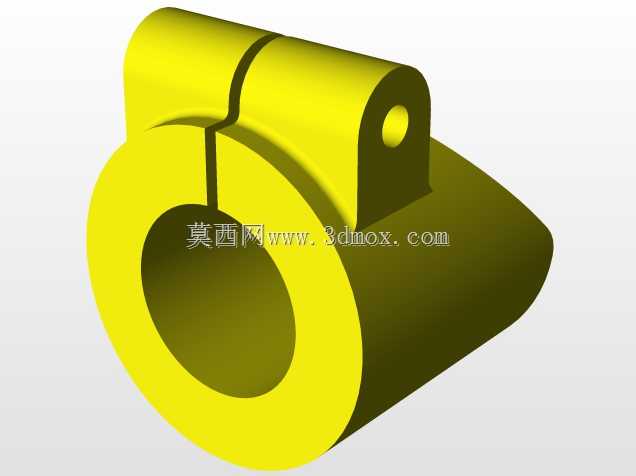

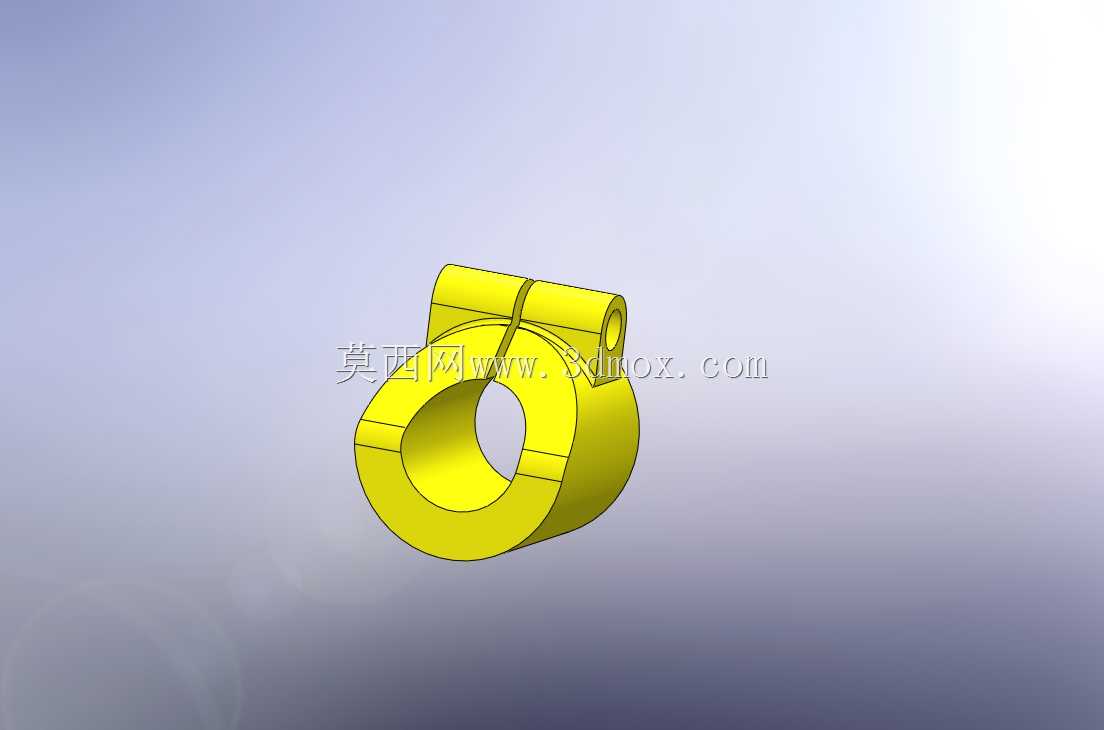

这类带铰接耳座的开口式夹套构件，常应用在需要频繁调整装夹位置的工装夹具、轻型输送线的导向轴固定、小型实验设备的杆件锁紧场景中，区别于传统的抱紧轴套，它的开口缝隙设计让锁紧操作不需要完全拆卸构件，只需要松脱耳座处的紧固件，就能沿着轴向滑动调整位置，调整到位后拧紧紧固件即可完成抱紧固定，大幅减少设备调试阶段的拆装工作量。从结构设计逻辑来看，主体的环形内孔是核心配合面，加工时需要保证内孔的圆柱度公差，避免抱紧后出现局部应力集中导致轴件表面压痕，开口缝隙的宽度经过反复校核，既要保证锁紧时环形部分有足够的弹性变形量，能产生足够的抱紧摩擦力抵抗轴向窜动和周向转动，又要避免缝隙过宽导致构件刚性不足，在受径向载荷时出现形变失效。上部延伸出的铰接耳座是整个构件的受力关键点，耳座上的同轴孔用于穿装锁紧螺栓，孔位与环形主体的位置度公差需要严格控制，保证螺栓锁紧时受力方向沿环形径向均匀分布，不会出现偏载导致的抱紧力不均。从安装边界来看，这类构件的外轮廓做了斜切收边处理，相比等外径的环形轴套，能在安装空间局促的位置避让相邻的传动部件，不需要额外预留大尺寸的安装操作空间，耳座的突出高度经过优化，既保证螺栓有足够的拧入行程，又不会因为突出过多和周边运动部件产生干涉。实际选型应用时，需要先确认被抱紧轴件的外径与内孔尺寸的配合公差，通常选用间隙配合的公差带，保证调整滑动时顺畅无卡滞，锁紧时依靠环形部分的弹性变形抱紧轴面，耳座处的螺栓锁紧扭矩需要根据轴件材质调整，避免扭矩过大压伤软质轴面，或是扭矩不足导致锁紧失效出现滑移。在三维建模过程中，这类构件需要重点处理开口处的应力过渡圆角，避免直角切口带来的应力集中问题，长期受交变载荷的工况下，切口处的圆角半径不能过小，否则容易出现疲劳裂纹，铰接耳座与环形主体的衔接位置也要做圆弧过渡，分散螺栓锁紧时的集中应力，提升构件的整体使用寿命。
