可移动推车式火焰热喷涂作业装置

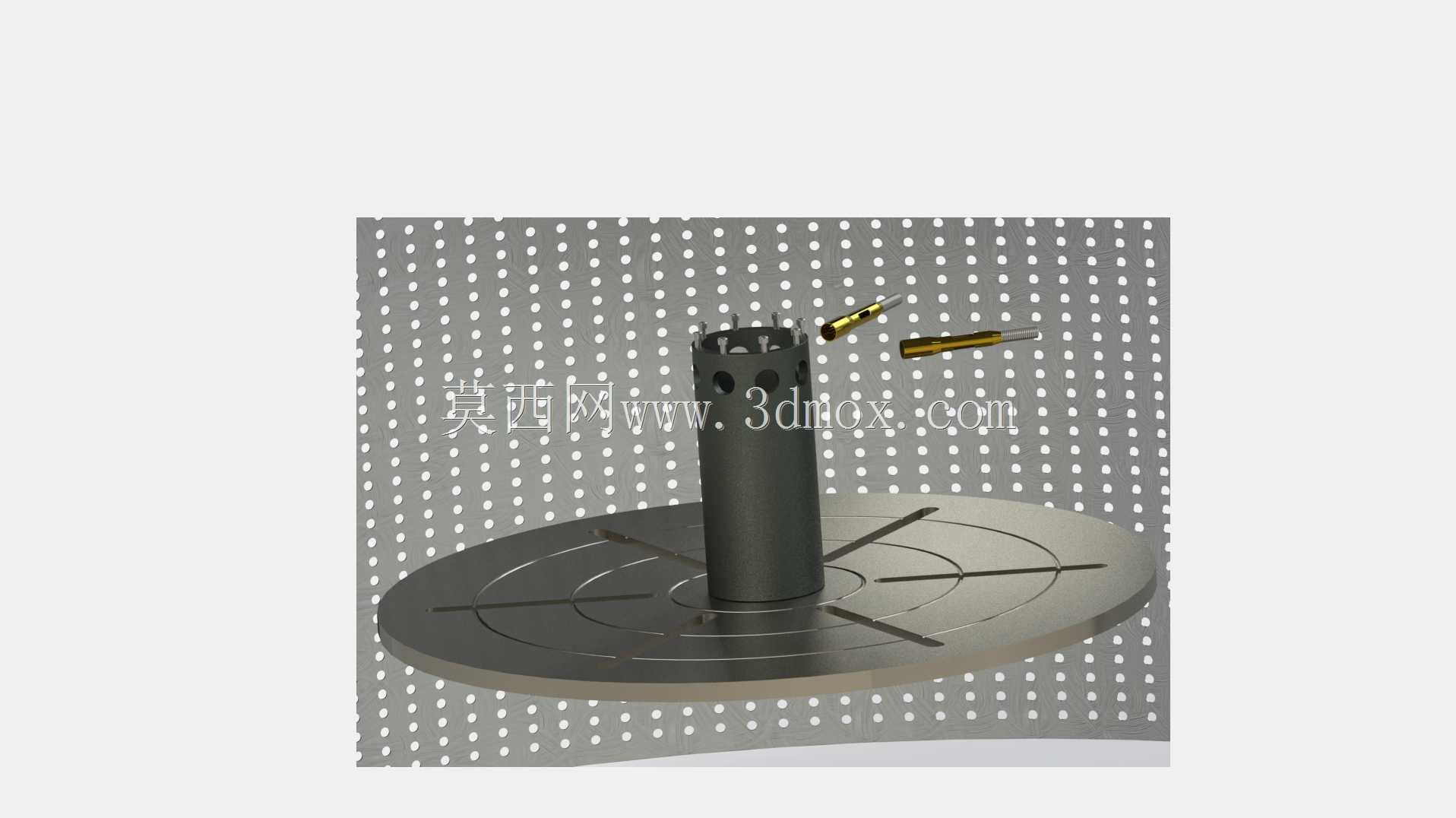

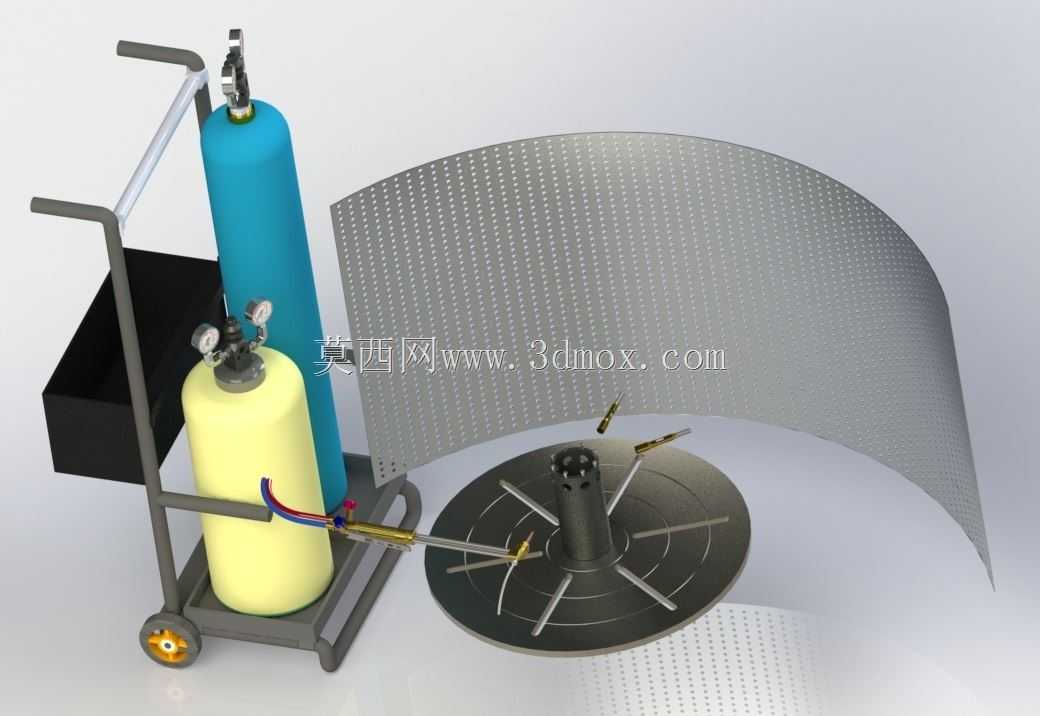

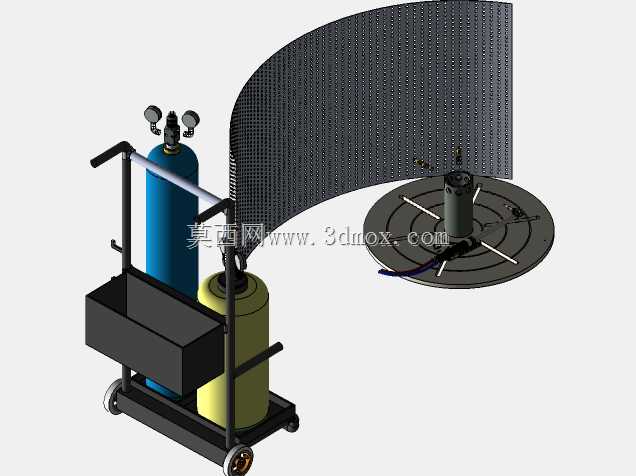

这套火焰喷涂装置的设计，首先围绕车间内跨工位转场的实际需求做了整体布局，双气瓶集成在带脚轮的推车架体上，车架扶手做了高低双段设计，既方便推行时握持发力，也能在临时停靠时挂放配套的防护面罩、清理工具等辅件，车架侧边预留的黑色置物槽可放置喷涂用的粉末料罐、点火器、接头备件，避免作业过程中零散物件掉落遗失。从功能实现逻辑来看，装置核心依托氧燃火焰产生的高温将喷涂材料加热至熔融或半熔融状态，再借助高速气流将雾化的材料颗粒喷射到待处理工件表面，形成结合牢固的功能涂层，在机械零部件修复、工件表面防腐耐磨处理场景中应用广泛，比如磨损的轴类零件尺寸恢复、钢结构表面防氧化涂层制备、化工容器内壁耐蚀层施工都能用到这类设备。设计时特意将旋转工作台做了独立分体式结构，台面上的径向定位槽可适配不同直径的盘类、轴类工件装夹，内置的旋转机构能带动工件匀速转动，保证喷涂过程中涂层厚度均匀，避免人工手持工件转动带来的涂层厚薄不均、局部漏喷问题；配套的弧形防护挡板做了密集冲孔结构，既能阻挡喷涂过程中飞溅的熔融颗粒向外扩散，保护作业区域周边的设备与人员，也不会完全阻隔气流，避免挡板区域形成紊流影响喷涂射流的稳定性。从安装边界与尺寸适配角度考虑，推车部分的整体宽度控制在常规车间通道通行要求范围内，脚轮采用带刹车的万向轮加定向轮组合，停靠作业时踩下刹车即可固定设备位置，不需要额外打地脚螺栓固定，适配临时作业点的快速布置需求；分体式旋转工作台的重量做了轻量化设计，单人即可搬运移位，可根据工件大小、作业位置灵活调整与推车的间距，遇到大型不便移动的工件时，也可将喷枪从架体上取下手持作业，兼顾固定工位与移动作业的双重需求。气路布局上，不同介质的管路采用差异化颜色区分，沿车架杆件排布固定，避免管路拖地被碾压磨损，调压阀组安装在气瓶出口位置，作业人员站在推车侧方即可直观观察压力参数、调整气体流量，不需要俯身到气瓶位置操作，降低操作过程中的安全风险。喷枪的握持部位做了防滑隔热处理，长时间手持作业也能降低操作疲劳，枪头的混合腔结构做了流道优化，保证燃气与氧气充分混合，火焰燃烧稳定，减少喷涂过程中因火焰波动导致的涂层质量缺陷。
