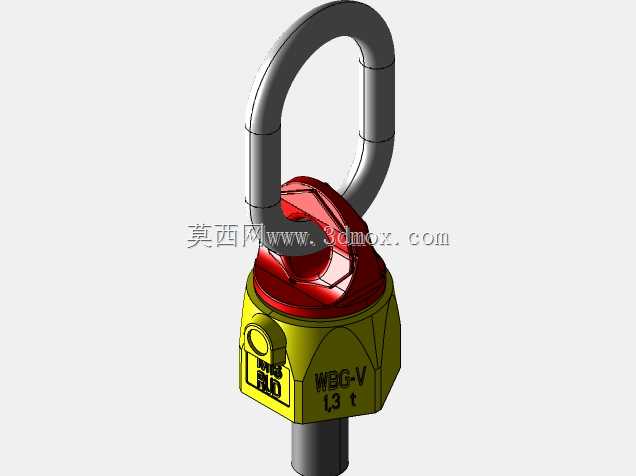

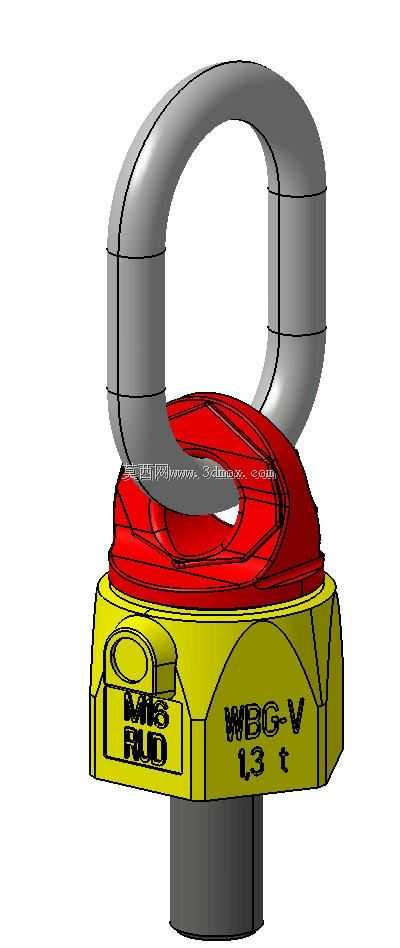

M16规格1.3吨载荷万向旋转吊点结构

做重型设备厂内转运、模具吊装工位的结构设计时，这类万向旋转吊点是绕不开的标准选型件，这次还原的M16规格1.3吨载荷款，是车间里适配中小型注塑模具、焊接工装架、轻型机加工件吊装的常用规格。从实际工况出发，这类吊点和传统固定式吊环的核心差异，在于底座与吊环的旋转衔接结构，能在吊装起升过程中随钢丝绳牵拉角度自动调整环体朝向，避免吊环受侧向弯矩出现螺纹根部应力集中，也能减少钢丝绳因为角度别劲出现的局部磨损，在设备翻身、斜向起吊的场景里，适配性远高于固定吊耳。建模时首先要卡准安装边界：底部螺纹段为标准M16公制粗牙，配套安装面需要加工出与底座下沿贴合的平整沉台，沉台直径要略大于底座六边形对边尺寸，保证安装后底座完全贴合工件表面，不能出现悬空倾斜，否则会直接折减额定载荷。底座上预留的内六角卡位，是为了安装时可以用标准内六角扳手施加额定扭矩，避免螺纹拧入深度不足导致吊装滑脱，建模时特意还原了卡位的深度与倒角，避免实际装配时出现扳手干涉。上部的环形吊体做了变截面圆弧过渡，没有尖锐棱角，一方面是减少和钢丝绳接触位置的应力集中，另一方面也能降低吊索具的磨损速率，环体内径尺寸刚好适配常规额定载荷2吨以内的吊装带、卸扣连接，不会出现连接卡滞或者间隙过大导致的晃动。底座上的载荷标识、规格标识在建模时做了等比例凹陷还原，方便实际生产加工时做激光标刻，避免现场选型时错用载荷等级。从结构设计逻辑上，吊环与红色衬垫的衔接位置预留了微小的转动间隙，保证360度水平旋转、前后方向大角度摆动都没有卡滞，同时衬垫的耐磨材质属性也在建模时做了结构匹配，不会因为长期转动出现底座磨损。这类吊点在实际应用中，除了模具吊装，也常被预装在焊接变位机的工件装夹平台、小型自动化设备的机架顶部，作为设备移位、检修吊装的固定受力点，建模时严格对齐了实物的安装尺寸、转动行程边界，不管是做设备吊装方案的排布模拟，还是做车间工装的配套选型参考，都能直接调用，不需要再反复核对安装干涉问题。
