蝶形手柄式喉箍管路紧固结构

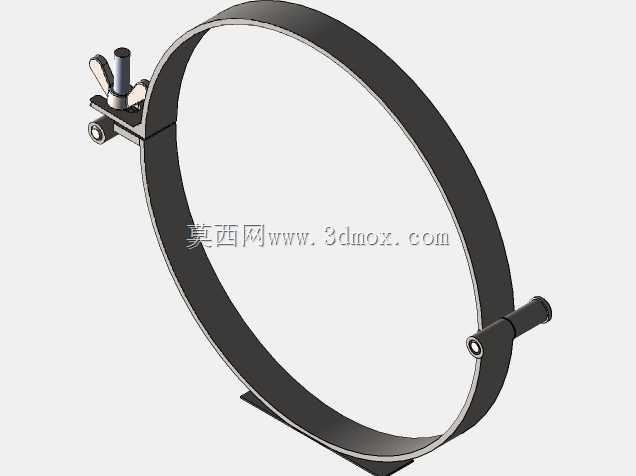

这类带蝶形手柄的喉箍，主要应用在低压流体输送管路的现场安装、临时接驳以及需要频繁拆装维护的管路场景中，比如小型给排水支路、气动系统末端软管连接、通风除尘的柔性风管对接，还有农用灌溉管线的快速固定，不需要额外工具就能徒手完成松紧调节，在户外作业、设备售后维保这类没有配套扳手的场景下实用性很强。从结构设计来看，环形钢带采用了带一定弧度的卷边处理，边缘做了钝化，避免安装时割伤操作人员，也防止钢带边缘切入柔性管材表面造成密封失效；钢带一端的铰接销轴结构，是为了让箍圈在开合、收紧过程中保持圆周方向的受力均匀，不会出现局部应力集中把软管夹变形的情况。另一端的蝶形锁紧组件，螺杆和钢带的连接采用了翻边铆接的结构，不会因为反复松紧出现螺杆脱落的问题，蝶形手柄的两翼做了防滑的凹凸纹理，徒手拧动的时候能施加足够的锁紧力矩，不需要借助螺丝刀或者扳手就能达到可靠的密封压紧力。尺寸边界上，这款喉箍适配的是公称直径对应7/8英寸的管路，钢带自身厚度为1/8英寸，安装的时候需要注意，被紧固的软管外径要和箍圈的适配范围匹配，预留的收紧行程大概是箍圈公称直径的10%左右，安装时不要过度拧动蝶形手柄，避免钢带出现塑性变形失去锁紧弹力。设计过程中需要重点考虑几个点：首先是钢带的材质回弹性能，要保证长期箍紧状态下不会因为应力松弛出现松动，其次是铰接位置的转动间隙，间隙过大会导致箍圈收紧后出现偏心，局部压合力不足引发渗漏，另外蝶形手柄的转动角度要做限位，避免拧到极限位置后手柄和相邻管路或者设备部件产生干涉。实际使用的时候，这类喉箍相比普通的螺丝锁紧喉箍，拆装效率能提升60%以上，特别适合需要定期拆开清理、更换滤芯或者疏通管路的设备部位，比如小型净水设备的滤瓶连接、空压机的进气软管固定、车间临时排风管道的接驳，不需要随身携带配套工具，运维人员徒手就能完成拆装操作。另外钢带内侧没有做额外的防滑齿，是为了避免损伤硅胶、PVC这类质地偏软的软管壁，对于橡胶类的厚壁软管，也能保证压紧力均匀分布在整个圆周接触面上，不会出现局部压痕导致的管路过早老化开裂。安装的时候要注意，箍圈要尽量套在软管接头的凸缘后方，收紧过程中转动一下软管，确认整个圆周都被均匀压紧，再稍微加力拧死蝶形手柄就可以，不需要过度施加力矩，防止螺杆滑牙或者钢带断裂。
