TymphanyNE149W-08中低音扬声器单元三维设计

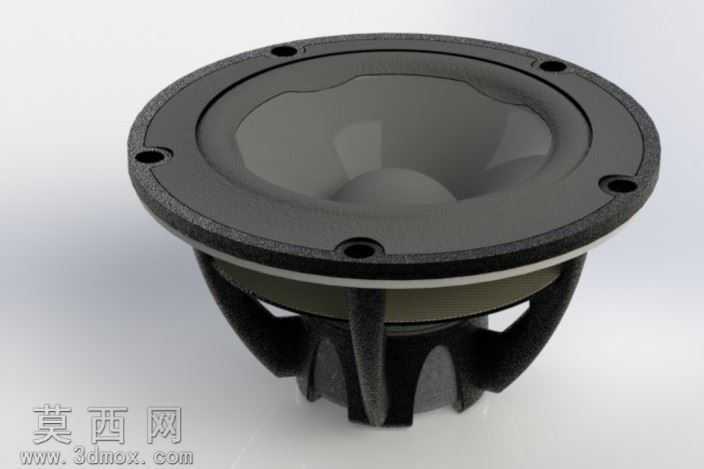

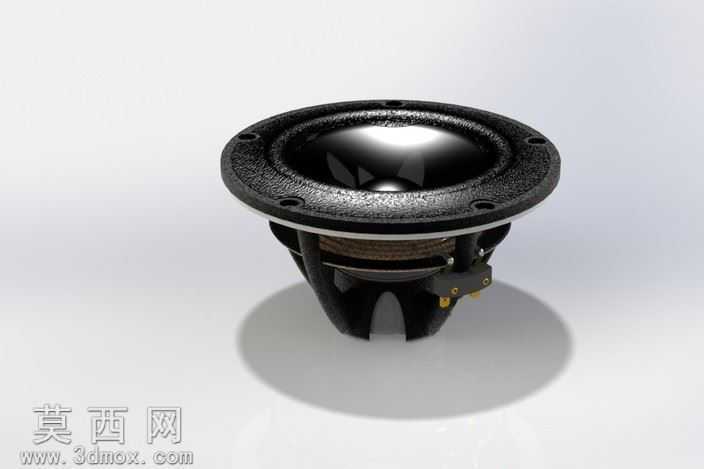

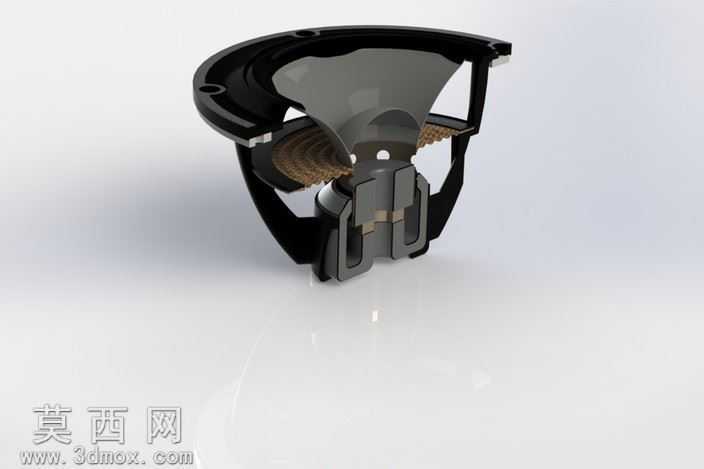

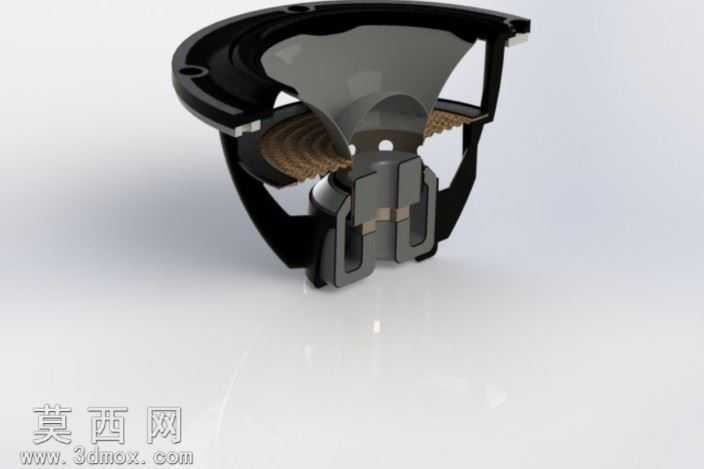

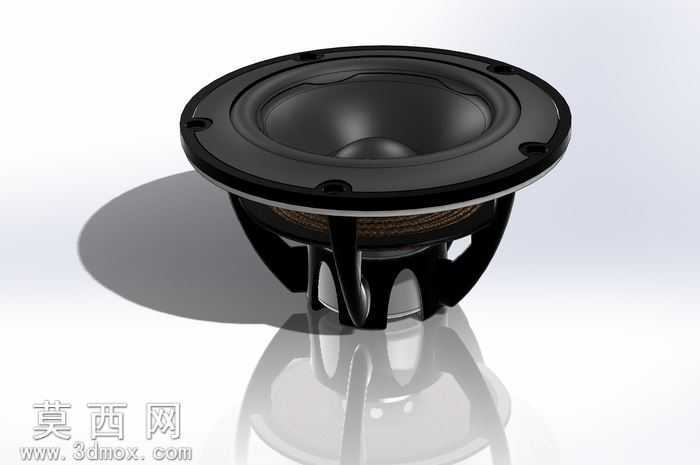

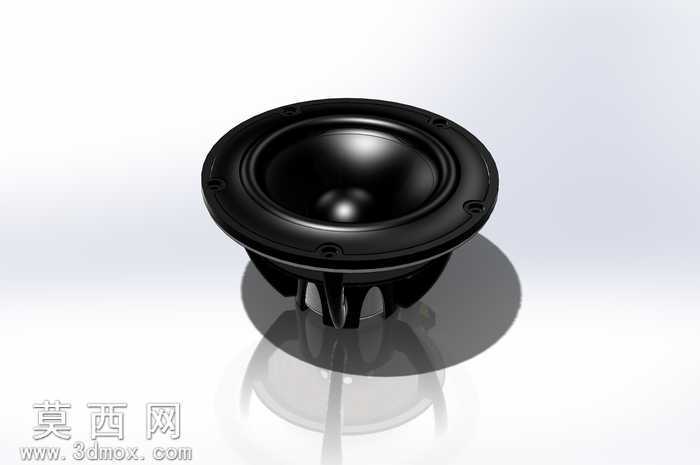

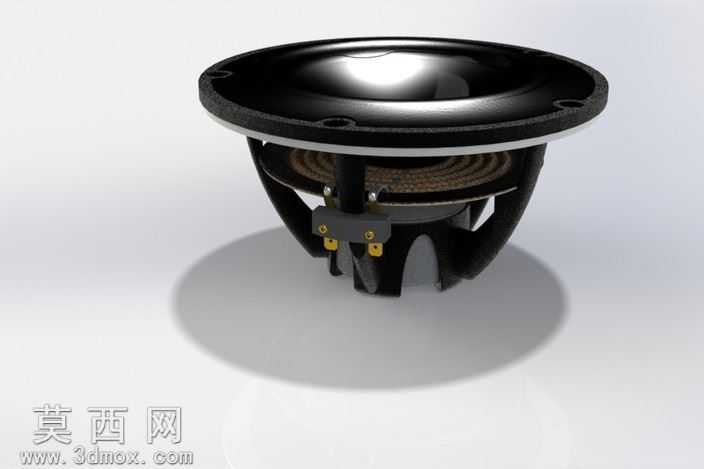

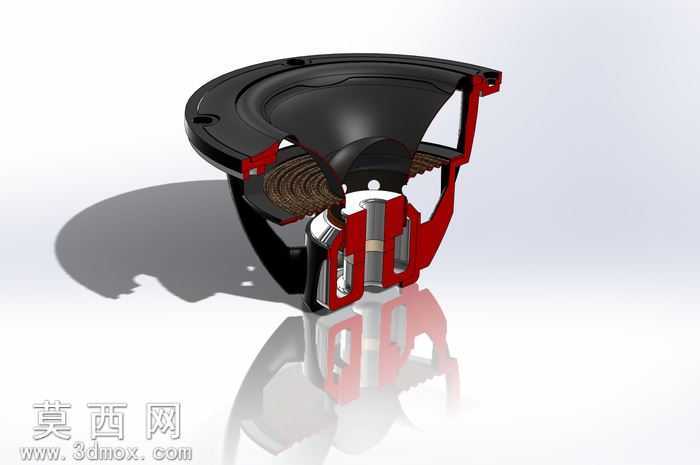

本作品为TymphanyNE149W-08中低音扬声器单元的三维参数化建模成果，建模过程严格参考实物测绘尺寸与官方公开的产品规格参数，依托三维设计软件完成全结构的1:1复刻，确保各部件装配关系完全匹配实物装配逻辑。建模阶段首先搭建扬声器的整体基准坐标系，以振膜中心为原点确立轴向、径向的尺寸基准，优先完成核心声学结构的轮廓绘制：锥盆振膜采用曲面放样建模，还原复合材质振膜的弧形曲面过渡与边缘折环的褶皱结构，折环部分通过多截面扫掠实现弹性波纹的均匀分布，精准还原折环的支撑与顺性特征。盆架部分采用实体建模结合抽壳工艺，还原铸铝盆架的镂空支撑结构，对安装孔位、定位凸台的尺寸做公差约束，确保盆架与磁路系统、弹波组件的装配间隙符合实际生产要求。磁路系统部分，分别完成T铁、华司、永磁体的独立建模，还原磁隙的均匀宽度与磁路组件的同轴度要求，对磁体的倒角、T铁的极芯结构做细节还原，保证磁路结构的仿真合理性。弹波（定心支片）部分采用波纹曲面阵列建模，还原同心圆波纹的弹性支撑结构，弹波内孔与音圈骨架的配合尺寸做精准匹配，音圈部分还原骨架绕线层、引线出线的结构细节，接线端子部分还原端子座、接线插片的结构与安装位置，还原盆架上的端子固定卡扣结构。材质渲染阶段，针对不同部件匹配对应材质属性：振膜部分赋予黑色复合材质的半哑光质感，添加轻微的表面反光效果还原涂层质感；折环部分赋予橡胶材质的哑光漫反射属性，调整粗糙度参数还原橡胶的阻尼质感；盆架部分赋予黑色磨砂金属材质，添加细微的颗粒质感还原铸铝喷塑的表面效果；磁体部分赋予铁氧体材质的深灰哑光质感，接线端子赋予黄铜金属的亮面金属质感，弹波部分赋予编织材质的织物纹理质感。整体渲染采用影棚柔光环境，突出扬声器的结构层次与材质差异，阴影效果柔和自然，完整呈现产品的外观质感。建模过程中对内部不可见结构也做了完整还原，包括音圈绕线的分层结构、磁路内部的间隙、弹波与盆架的粘接定位台阶，确保模型不仅可用于外观展示，也可用于声学结构仿真、装配干涉检查、产品宣传渲染等场景，所有部件的尺寸均经过反复核对，与实物测量值保持一致，无结构错位、尺寸失真问题，完整复现了该款中低音单元的精巧结构设计。
