石油天然气管道减振型管夹支架结构

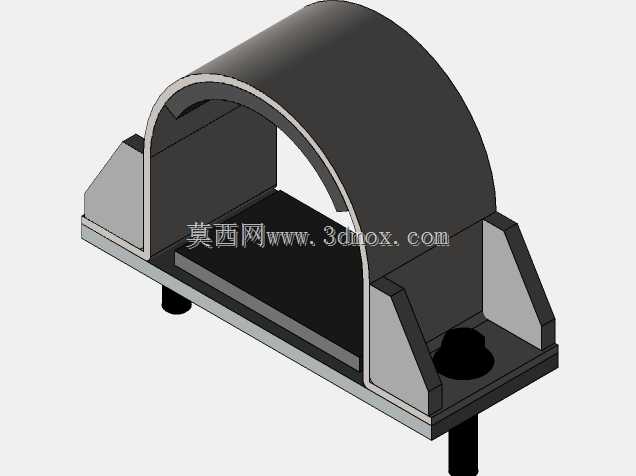

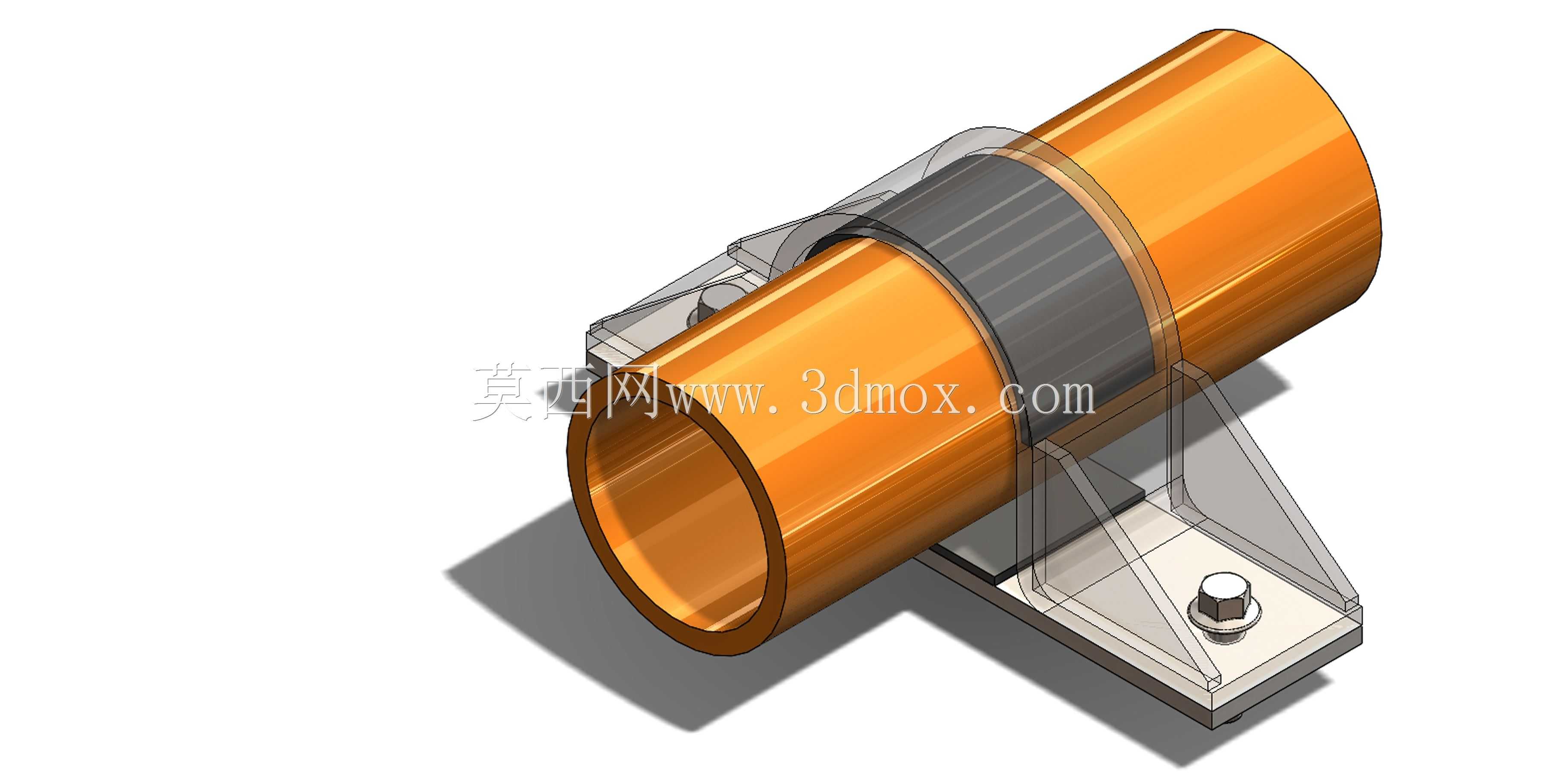

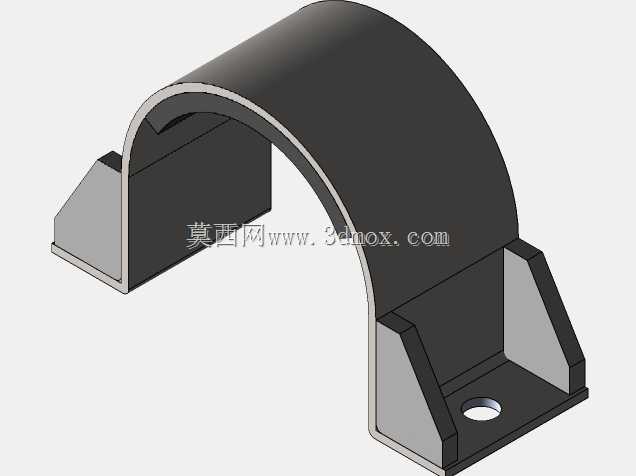

在石油天然气集输、加工处理的现场管路布设场景中，管路系统受介质脉动、设备运行传导振动、环境扰动等多重因素影响，长期交变载荷作用下很容易在焊口、法兰连接位置出现疲劳损伤，严重时甚至会引发介质泄漏风险，这类带减振功能的管道支架，正是针对这类管路敷设痛点设计的固定支撑部件。不同于普通刚性管架直接将管路与安装基座硬连接的形式，该结构在管夹与安装支座之间设置了弹性缓冲层，能够有效吸收管路传递的径向、轴向微幅振动，阻断振动向安装基座的传导路径，同时也能抵消基座端传递过来的外部振动对管路的影响，避免管路与支撑件之间出现硬摩擦磨损。从结构设计逻辑来看，整个部件采用分体式抱箍结构适配圆形管路，抱箍内侧的缓冲垫层完全贴合管道外壁，既可以保证抱紧力均匀分布在管道接触面上，避免局部应力集中压伤管道外壁，也能通过垫层的阻尼特性耗散振动能量。下部的安装支座采用折弯成型的支撑结构，搭配带防松结构的紧固件实现与基础安装面的固定，支座的支撑臂设置了合理的倾斜角度，在保证整体支撑刚度的同时，预留出足够的安装操作空间，方便现场施工时的紧固件锁紧作业。设计过程中需要重点匹配的尺寸边界包含几个核心维度：首先是抱箍的内孔直径需要完全适配对应规格的管道外径，保证抱紧后无旷量；其次是支座底部的安装孔距要匹配现场预埋的安装基座螺栓孔位，避免现场二次打孔调整；另外还要控制支架整体的安装高度，保证管路敷设的标高符合管线排布要求，同时预留出保温层、防腐层的施工空间，避免支架与管道外防护层出现干涉。这类支架除了在石油天然气加工领域应用，在化工管路、市政供热管线、工业设备配套的流体管路布设中也能适用，尤其是在邻近动力设备、存在持续振动源的管路区段，替换普通刚性支架后能够大幅降低管路振动幅值，延长管路连接部件的使用寿命，减少日常运维的紧固、补焊工作量。建模过程中需要重点关注抱箍与缓冲层的配合公差、支座折弯处的圆角应力释放结构、紧固件的装配间隙，保证模型导入工程环境后可以直接生成工程图用于加工下料，所有配合面的尺寸设定都要符合实际机加工、钣金折弯的工艺要求，避免出现无法落地的非工艺结构。
