带齿轮传动结构的轴类工装夹具

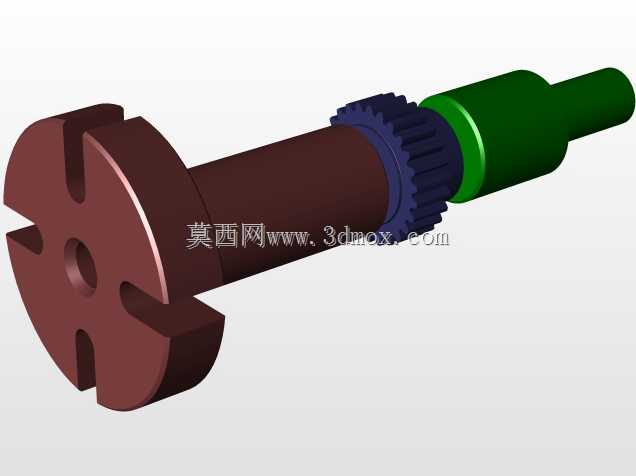

这款轴类固定工装主要应用于自动化装配线、精密机加工工位的工件定位场景，在小尺寸轴类零件的铣削、齿形加工、部件压装工序中承担核心装夹定位作用，可避免加工过程中工件出现径向窜动、周向偏转的问题，保障加工基准的一致性。从结构设计来看，左端采用开槽盘式定位头，盘面上均匀分布的四个通槽可配合工位上的弹性卡销实现周向锁止，中心的通孔既可以作为工件穿装定位的基准孔，也能适配气检夹具的通气需求，快速判断工件是否装夹到位；中间段的圆柱轴身是整个组件的安装基准，装配时可穿过工位的支撑轴承座，保障转动过程中的同轴度；轴身中部集成的直齿圆柱齿轮，可直接对接工位的传动齿条或驱动齿轮，无需额外加装传动连接件，就能带动整个夹具及装夹的工件完成分度转动，适配多工位轮换加工的需求；右端的阶梯轴段设置了环形卡槽，可配套卡簧实现轴向限位，最外侧的绿色衬套段采用耐磨材质设计，与工位的导向套配合时能降低长期往复转动带来的磨损，延长组件的整体使用寿命。设计过程中优先考虑了安装边界的适配性，左端盘头的外径尺寸控制在常规小型加工工位的装夹避让范围内，不会与加工刀具的走刀路径产生干涉；中间轴身的直径与通用支撑轴承的内孔尺寸匹配，无需定制特殊规格的支撑件；齿轮的模数、齿数选取兼顾了传动精度与承载能力，在小型工装的常规传动力矩下不会出现断齿、跳齿问题；右端衬套的长度根据工位导向套的常规深度设计，装配后能保证足够的配合长度，避免转动过程中出现卡滞。实际应用中，这款固定装置可直接替换同类型老旧工位的易损装夹部件，也可作为新建设备的标准装夹单元使用，装夹时工件从右端穿入后，左端盘头的端面可作为轴向定位基准，配合周向的卡槽锁止，能将工件的装夹定位误差控制在0.02mm以内，满足精密加工的公差要求。不同于一体式的装夹轴设计，这款组件的齿轮、端部衬套都采用分体式装配结构，后期出现磨损时可单独更换对应零件，无需更换整个轴体，能降低产线的维护成本。
