多面钻孔加工用箱式夹具结构

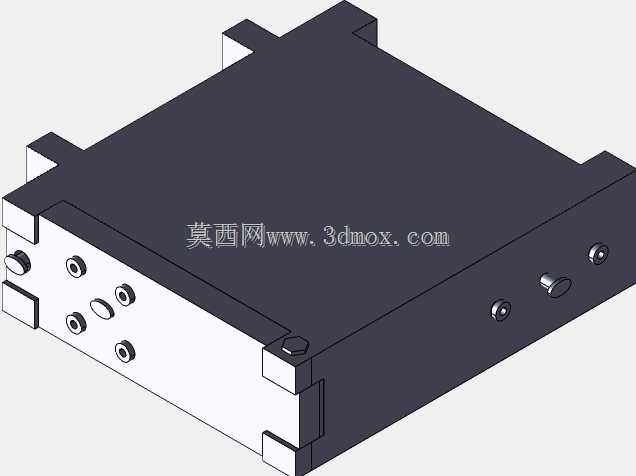

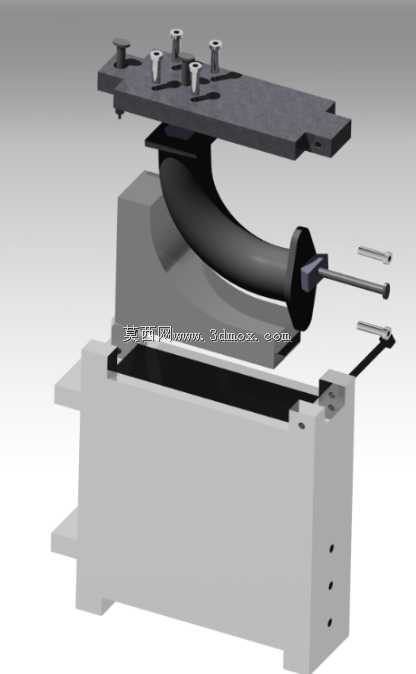

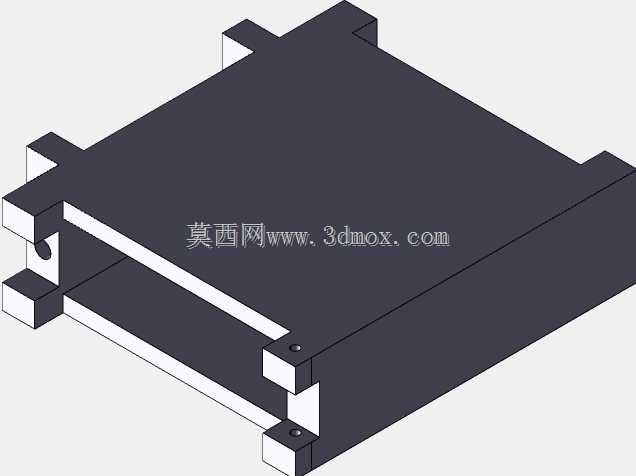

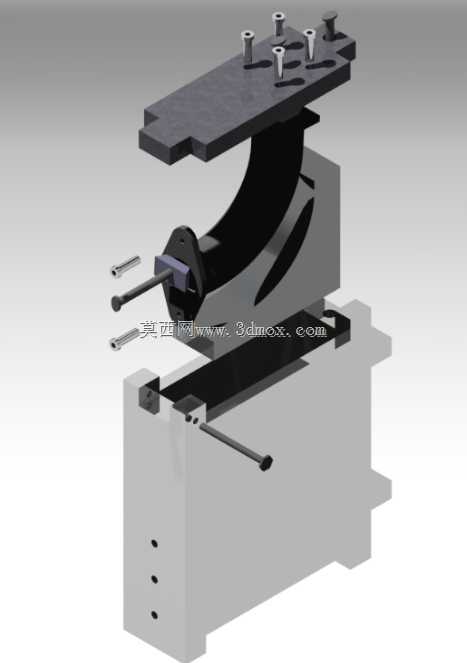

在机械加工的孔加工工序里，经常会遇到需要在工件多个不同表面完成钻孔、铰孔、攻丝作业的场景，这类加工如果采用多次装夹找正的方式，不仅会大幅拉长单件加工的辅助时间，还容易因为多次装夹的定位误差累积，导致各孔位之间的位置度、同轴度超差，无法满足零件的装配精度要求，这款箱式夹具正是针对这类加工痛点设计的专用装夹结构。不同于常规的平口钳、角固式虎钳这类通用夹具，这款夹具采用整体箱式焊接+精加工的基体结构，基体本身的各个安装面在出厂前就经过了平面磨床的精磨处理，各相邻面之间的垂直度、平行度公差控制在0.02mm以内，安装到机床工作台面时，不需要反复打表找正夹具的各个基准面，只需要将夹具底面的定位键卡入工作台的T型槽内，压紧固定后即可直接使用，能大幅缩短换产时的夹具调校时间。夹具的顶面设置了多组均匀分布的定位销孔与压紧螺栓过孔，针对不同外形的待加工工件，可以更换对应的定位衬套与压板组件，不需要对夹具基体做二次修改，就能适配一定尺寸范围内的多品种零件装夹需求，在中小批量多品种的机加工车间里，这种模块化的装夹设计能有效降低专用夹具的制作成本。夹具的侧立面预留了三个成组布置的调节锁紧接口，分别对应工件装入后的侧向定位顶紧、角度微调以及防翘起锁紧功能，当工件吊入夹具型腔后，先通过侧向的两个定位顶销完成工件的粗定位，再转动中间的微调螺杆调整工件的基准面与夹具定位面的贴合间隙，最后锁紧上部的压紧件，就能保证工件在整个钻孔加工过程中不会因为切削力的作用产生位移或振动。从安装边界来看，这款夹具的底部带有向外延伸的安装支脚，支脚上的螺栓孔间距适配常见的立式钻床、摇臂钻床以及小型加工中心的工作台T型槽间距，不需要额外制作过渡连接板就能直接完成安装，夹具整体的外轮廓尺寸经过优化，在保证内部装夹型腔足够容纳常规箱体类、法兰类零件的前提下，尽可能压缩了非功能区域的体积，不会占用过多的工作台操作空间，也不会在钻头下行加工时出现夹具与机床主轴发生干涉的问题。针对管道、法兰类零件的多面孔加工场景，这款夹具还在型腔内部预留了避让空腔，当加工工件朝下的面孔位时，钻头钻穿工件后不会直接钻到夹具体的基体上，能有效保护钻头切削刃，也避免夹具体被反复钻削损坏，延长夹具的整体使用寿命。夹具上部的边角位置做了防撞倒角处理，操作人员吊装工件时即使出现小幅度的磕碰，也不会刮伤夹具的基准定位面，日常维护只需要定期清理定位孔内的切屑、在调节螺杆处涂抹少量润滑脂即可，不需要复杂的保养流程。
