数控机床用T形槽基座工作台结构

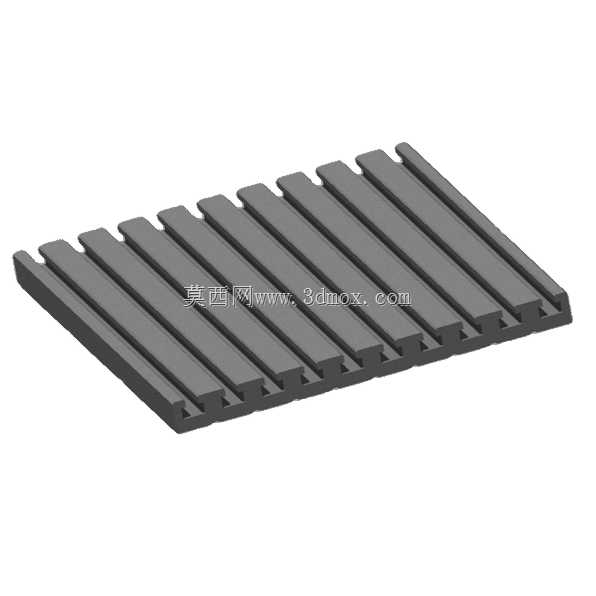

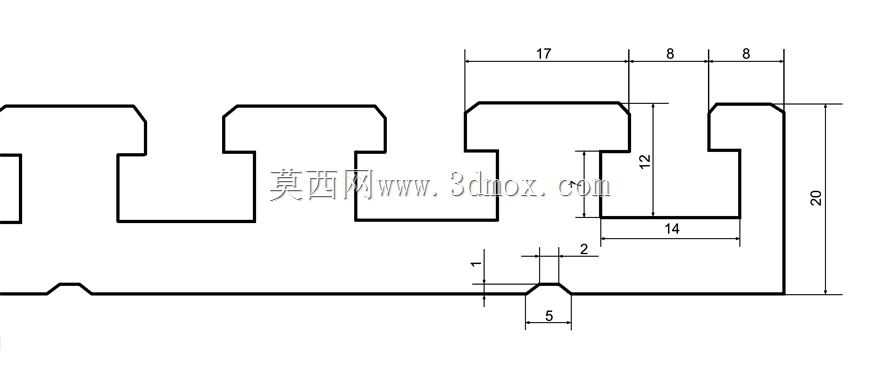

在数控加工车间的日常装夹作业里，这类带平行T形通槽的平板基座是工位上最常用的基础承载构件，它的核心作用是为待加工工件、组合夹具、可调定位组件提供统一的安装基准面，所有装夹单元都能通过T形槽内的T型螺栓实现位置的灵活调整，适配不同轮廓尺寸的加工件装夹需求。从结构设计逻辑来看，这款基座采用等间距平行排布的T形通槽结构，槽型截面严格匹配通用标准T型螺栓的头部尺寸，既保证螺栓能顺畅滑入槽内调整位置，又能在锁紧时提供足够的接触承压面，避免装夹受力时出现螺栓偏转、槽口压溃的问题。基座的整体外形尺寸为250mm×300mm×20mm，厚度方向的尺寸经过刚性校核，在常规铣削、钻削加工的切削力作用下，不会出现明显的挠曲变形，能保证装夹后的工件基准面始终保持稳定的平面度。安装边界方面，基座的底面为完整的精加工平面，可直接贴合在机床原有工作台面或者专用垫高块上，既可以通过压板从侧边压紧固定，也能在对应位置加工沉头孔实现沉头螺栓的锁固安装，不会因为固定结构突出基座上表面而影响工件或夹具的摆放。实际应用场景中，这类T形槽基座除了用在小型数控铣床、钻床的工位上，也常作为钳工划线、小型部件装配的基准平台使用，平行排布的通槽能让定位块、压紧件沿着槽的方向无级调整位置，不需要在平台上额外打孔攻丝，就能快速适配不同装夹需求，相比光面平台搭配台钳的固定装夹方式，装夹的灵活性更高，对于异形轮廓、超出台钳夹持范围的小型工件，能通过多组压板配合定位块实现稳定装夹。设计时特意将槽与槽之间的筋条宽度做了等宽处理，保证基座上表面各个位置的承压能力均匀，不会因为筋条宽窄不一出现局部受力变形的问题，槽底的圆角处理也能减少应力集中，避免长期受装夹压紧力后槽根位置出现裂纹。基座的上表面和槽的侧面都预留了精加工余量，实际加工时可根据使用需求做精磨处理，进一步提升平面度和槽的位置精度，满足高精度加工的装夹基准要求。
