多安装孔位异形连接支座结构设计

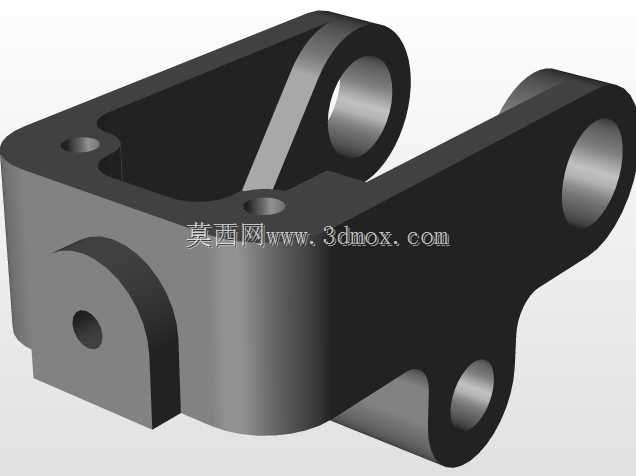

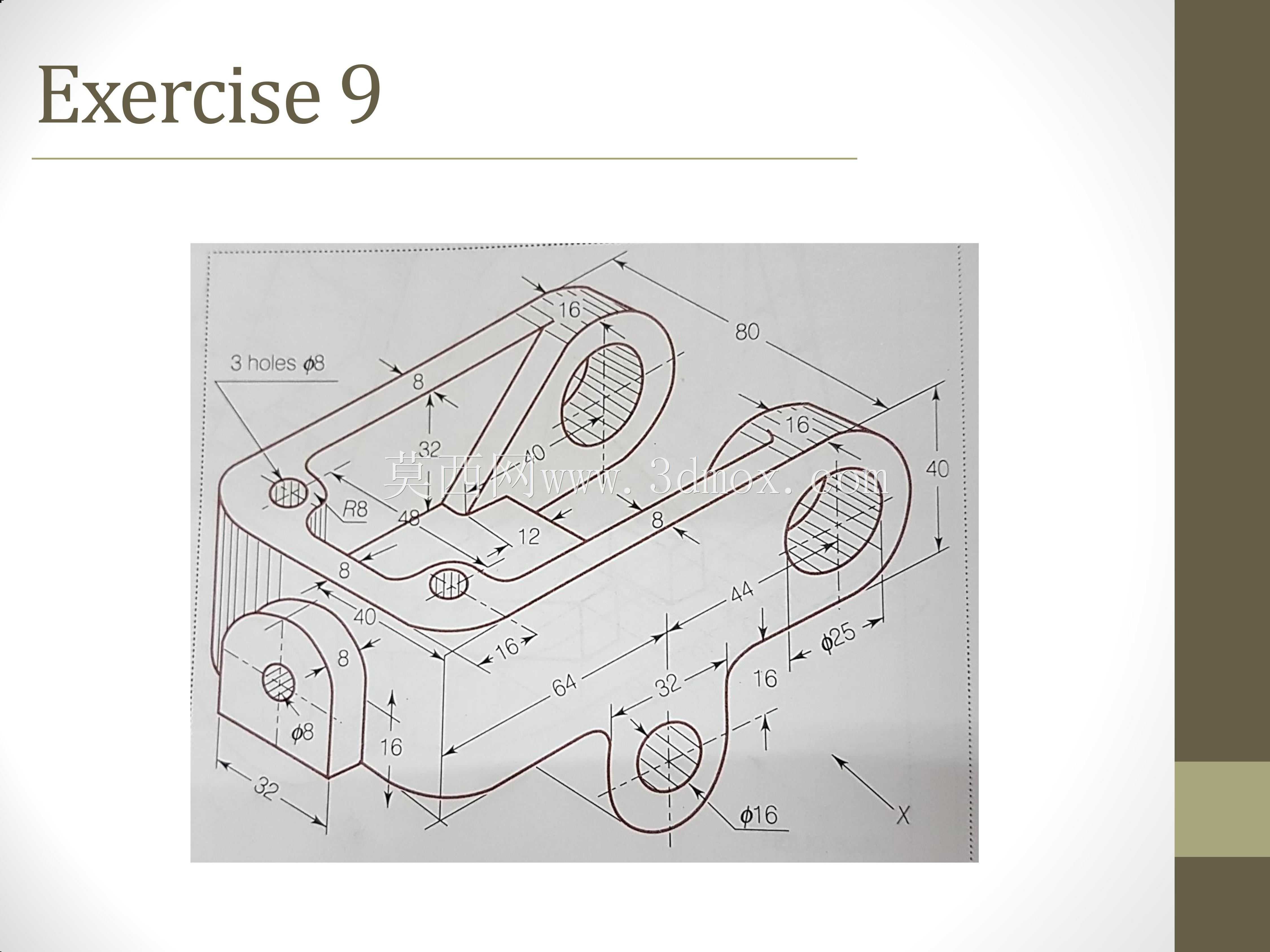

该异形连接支座属于设备连接类支撑构件，常见于中小型自动化生产线的工位衔接部位、专用工装夹具的基体连接段，以及小型输送设备的侧边定位支撑结构中，主要承担相邻两个功能部件之间的载荷传递、位置固定作用，同时可抵消设备运行过程中产生的小幅振动偏移，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，整体采用非对称异形轮廓，是为了适配安装空间内的避让需求，支座主体设置三个直径8mm的光孔作为主安装定位点，同时分布有直径16mm、25mm的轴套类安装孔，可分别适配不同直径的铰接销轴、导向轴类零件，满足多部件铰接联动的装配需求。主体结构上设置的三角形加强筋，沿载荷传递路径布置，可在不额外增加整体壁厚的前提下，大幅提升支座的抗弯、抗扭刚度，避免受力后出现结构变形，筋板厚度设置为8mm，与主体壁厚保持一致，可减少注塑或铣削加工过程中的变形问题。外形尺寸方面，支座主体长度方向最大边界为80mm，宽度方向最大尺寸为64mm，高度方向总尺寸为40mm，各安装孔的中心距严格按照装配公差要求设置，其中直径25mm孔与相邻直径16mm孔的中心距为44mm，底部两个直径16mm安装孔的中心距为32mm，可保证装配时与配合部件的孔位完全对齐，无需二次修配。设计过程中对所有锐边均设置了R1.6的圆角过渡，既可以减少加工时的应力集中，也能避免装配过程中划伤操作人员。不同直径的安装孔内均预留了足够的配合长度，可保证销轴类零件装配后的支撑强度，避免出现悬臂过长导致的销轴弯曲问题。支座底部的安装面设置了0.8mm的凸台结构，可保证安装时的平面度要求，即使安装基面存在小幅平面误差，也能通过凸台的接触保证连接紧固性，不会出现安装翘曲的问题。
