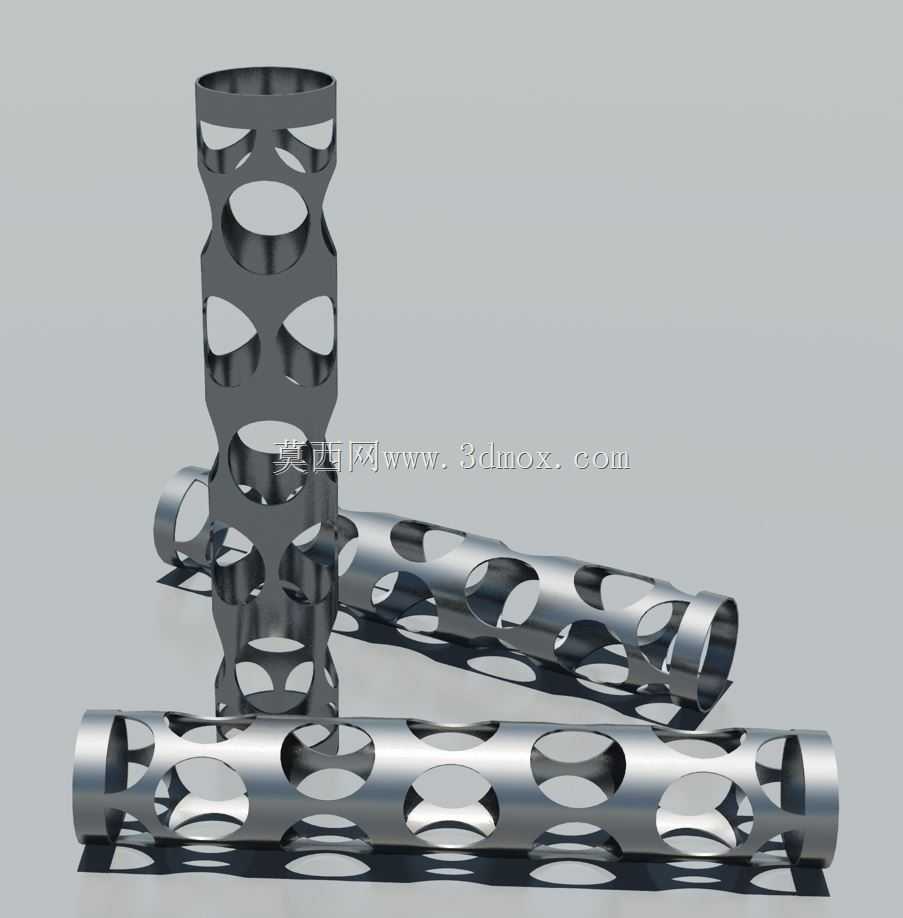

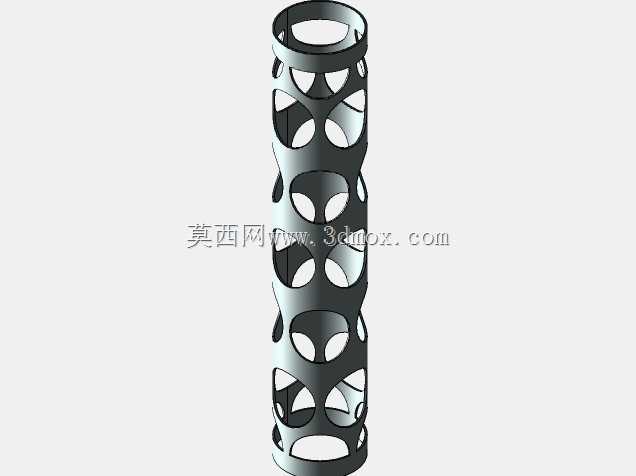

镂空多孔金属管状结构件

这类镂空多孔管状构件，在流体换热、物料筛分、轻量化支撑结构场景中应用广泛，日常接触的换热设备内置扰流元件、振动筛分设备的筛筒骨架、特种装备里的轻量化支撑套管，都能见到同结构设计的身影。做这类结构的三维建模时，首先要卡准安装边界的尺寸公差，管件两端的配合段不能做镂空处理，要保留完整的圆柱面作为安装基准，保证和对接端的同轴度控制在合理公差范围内，避免装配后出现偏心、密封失效的问题。设计时的核心思路是在保证结构刚性的前提下尽可能降低自重，同时让管壁的镂空孔满足流体或物料的通过需求，孔型的排布要做等距阵列，相邻孔位的筋条宽度要均匀，不能出现局部筋条过窄导致应力集中的问题，建模时要反复核对筋条的最小宽度，避免加工时出现变形或者断裂的情况。从实际使用角度看，这类构件如果用在换热场景，镂空的结构可以打乱流体的层流状态，提升换热效率，管壁的镂空边缘要做倒圆角处理，减少流体经过时的阻力，同时避免长期冲蚀造成的结构磨损；如果用在筛分场景，镂空孔的尺寸公差要严格控制，保证筛分物料的粒径精度，孔边的毛刺要在建模时就预留出精加工的余量，避免实际加工后孔边锋利划伤物料或者操作人员。建模过程中要注意管壁的整体壁厚均匀性，镂空孔的成型不能造成局部壁厚过薄，尤其是孔位和管件内外壁的衔接处，要做平滑过渡，减少应力集中点。这类构件的安装通常采用两端插接或者法兰对接的方式，所以两端的基准面平面度要在建模时就明确公差要求，保证装配后整个管件的直线度符合使用要求，避免长尺寸管件出现弯曲变形，影响内部流体或者物料的通行效率。另外，镂空孔的排布方向要结合实际受力方向做优化，让筋条的走向和主要受力方向保持一致，提升整体结构的抗扭、抗弯性能，在同等自重下获得更高的结构强度，减少材料的不必要浪费。
