差速齿轮传动机构三维设计模型

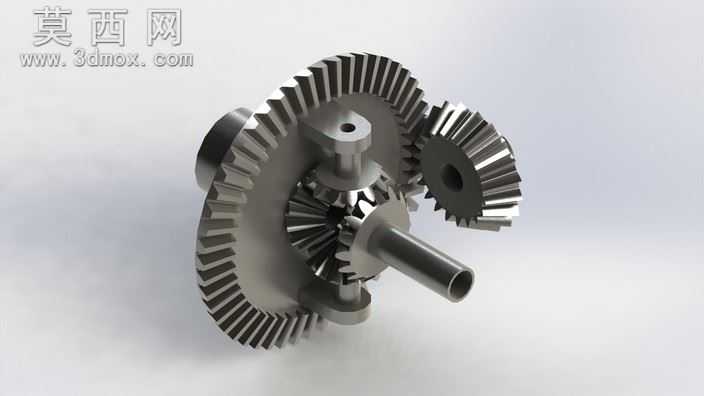

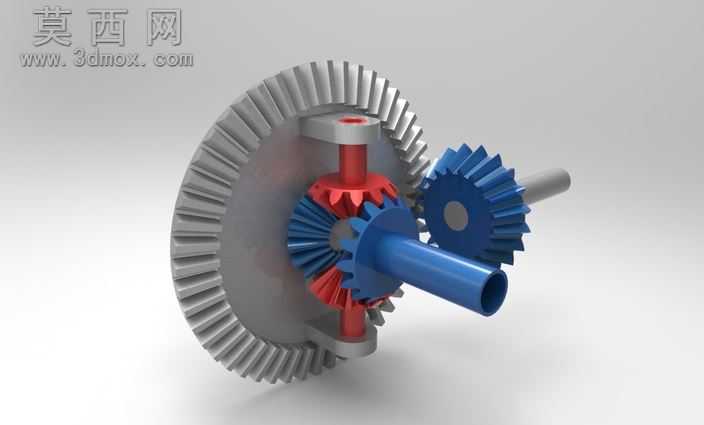

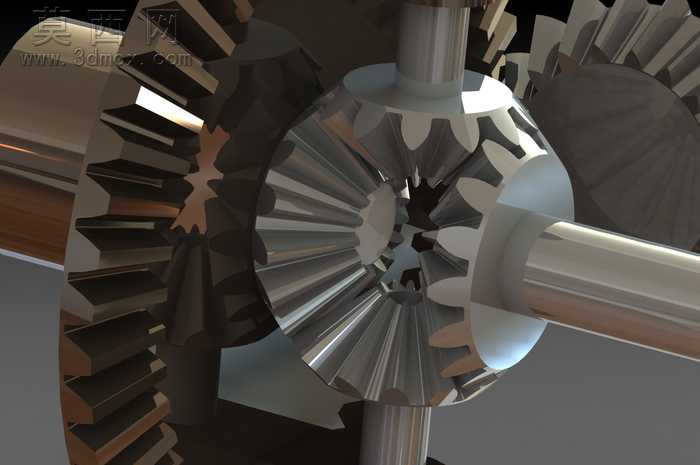

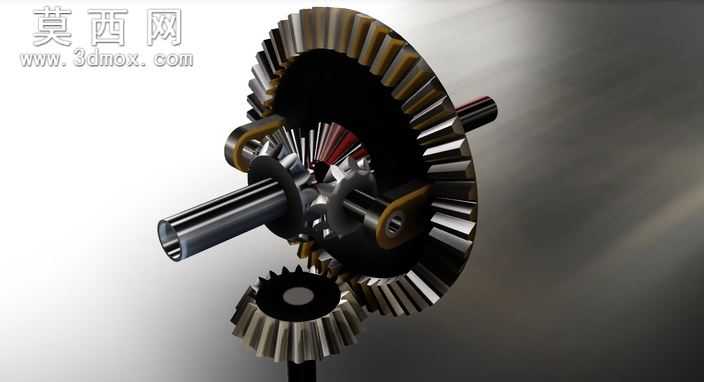

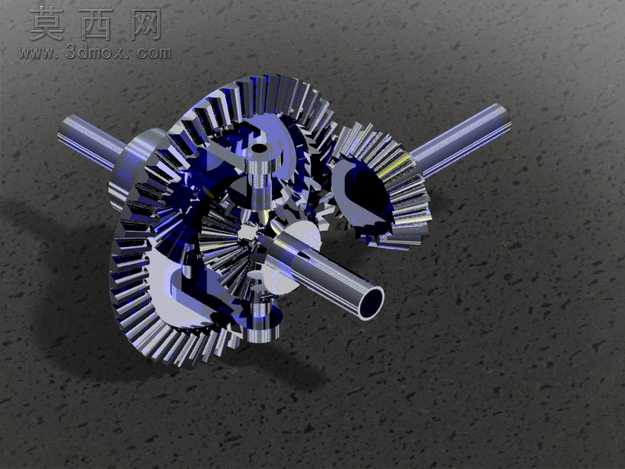

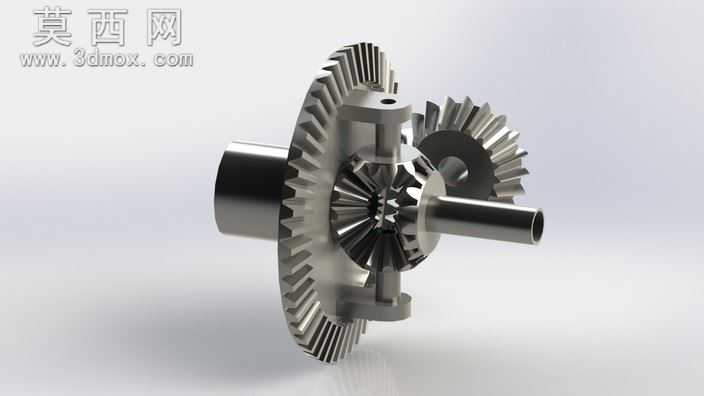

本模型为差速齿轮传动机构，是动力传动系统中实现两侧输出轴差速运转的核心机械结构，整体建模过程严格遵循机械设计原理，先完成核心传动部件的参数化草绘，通过拉伸、旋转、切除等基础建模特征搭建各零件的基础轮廓，再针对齿轮齿形进行精确的渐开线齿廓绘制，保证齿形参数符合传动啮合标准，避免传动过程中出现卡滞、磨损过快的问题。建模过程中对各配合轴段的直径、长度进行了精准的尺寸约束，确保半轴、行星齿轮轴、主减速从动锥齿轮等部件的装配间隙处于合理范围，既保证转动顺畅无干涉，又避免间隙过大导致传动精度下降。材质渲染阶段，针对不同零件的实际应用场景赋予了对应材质：传动齿轮与轴类零件采用金属合金钢材质，调整金属粗糙度与反射参数还原机加工金属的哑光金属质感，清晰呈现齿面的加工纹理与轴段的装配台阶结构；整体渲染采用柔和的影棚布光，通过多角度光源突出齿轮啮合区域的结构细节，让整个差速机构的装配关系、传动路径一目了然。结构设计上，该机构完整还原了开放式差速器的核心组成：包含大尺寸主减速从动锥齿轮、对称布置的两个半轴锥齿轮、十字行星齿轮轴以及安装在轴上的行星锥齿轮，主减速齿轮与差速器壳体固连，动力输入后带动壳体整体转动，行星齿轮既随壳体做公转运动，又可根据两侧输出轴的阻力差绕行星轴自转，从而实现两侧半轴以不同转速输出，满足车辆转弯等场景下两侧车轮行驶距离不同的需求。设计过程中重点验证了各齿轮的啮合间隙、行星齿轮的自转活动行程、半轴与壳体的同轴度，确保整个机构的传动逻辑符合真实差速器的工作原理，可用于机械原理教学演示、传动结构方案参考、三维装配练习等场景，完整呈现了差速传动的核心机械逻辑，每个零件的建模都保留了可编辑的参数特征，方便使用者根据实际需求调整齿轮模数、齿数、轴径等关键参数，适配不同的传动扭矩、转速使用需求。
