手动杠杆式罐头破碎机结构设计模型

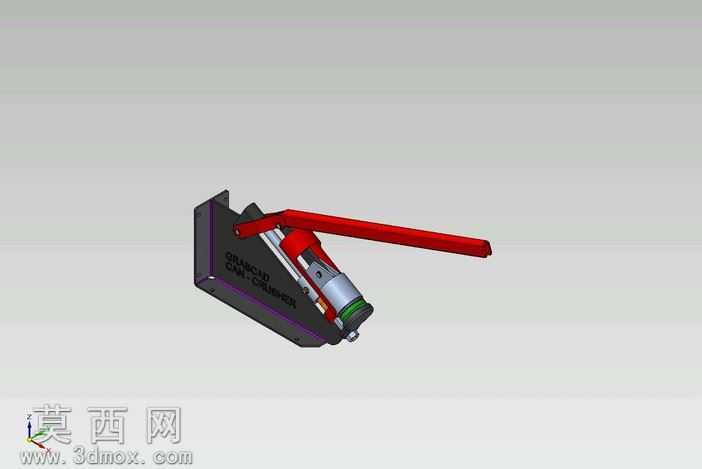

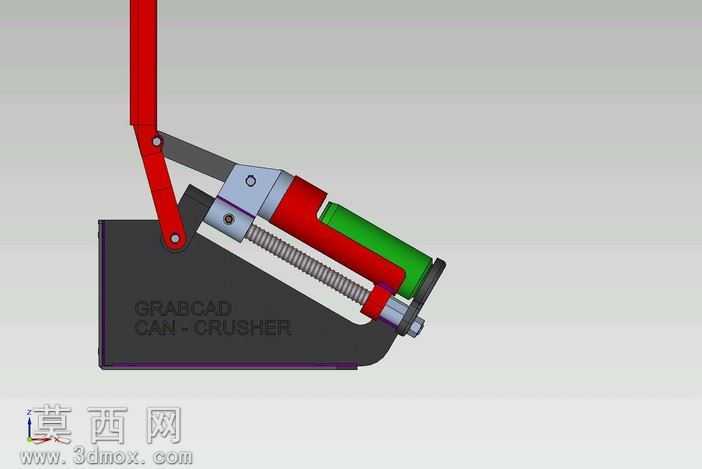

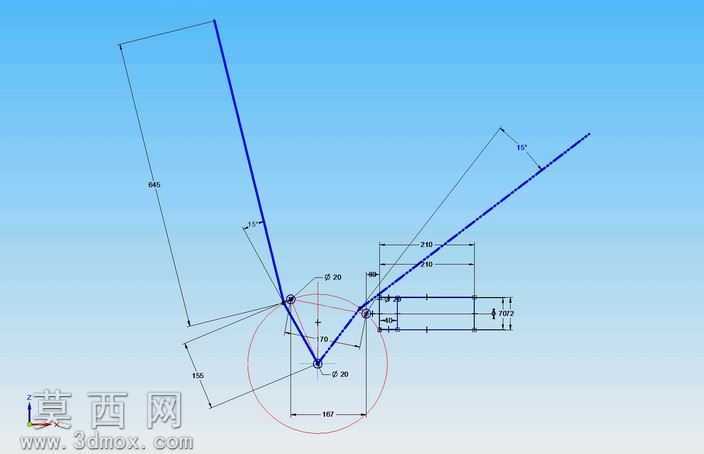

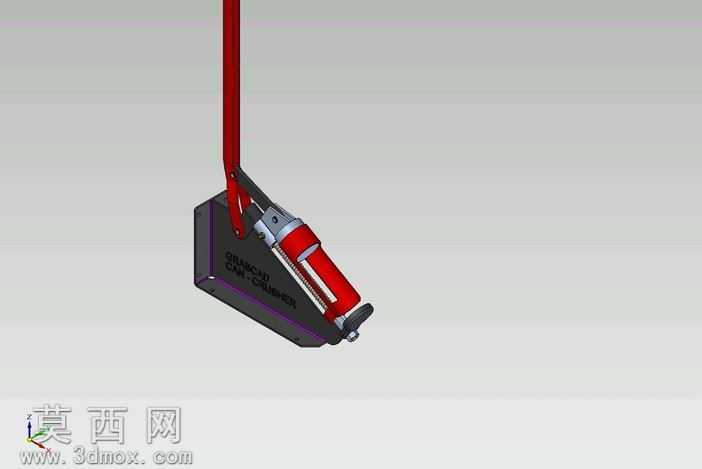

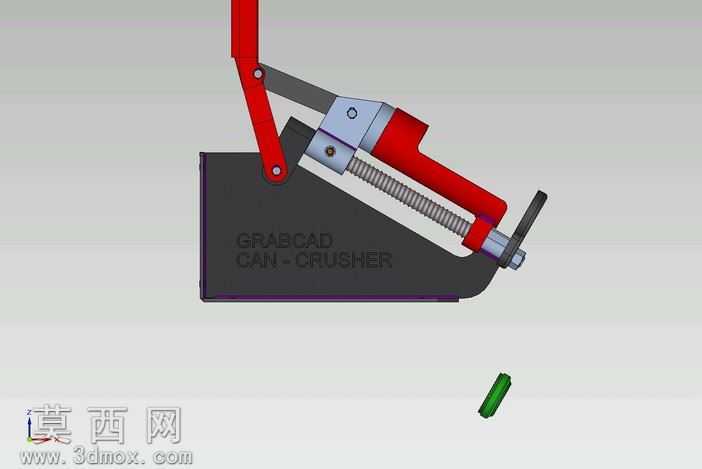

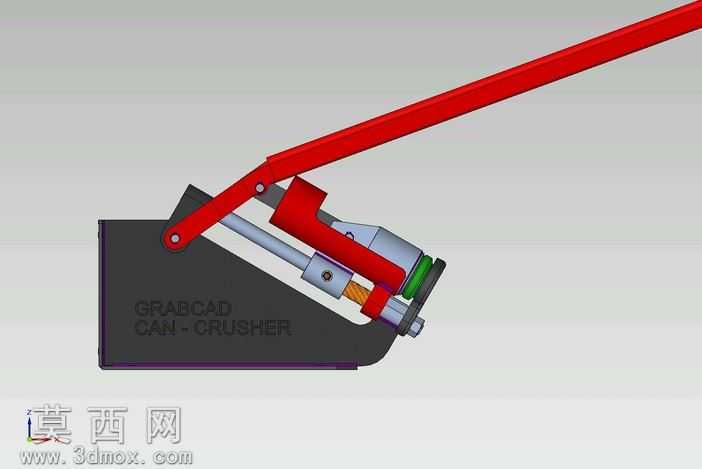

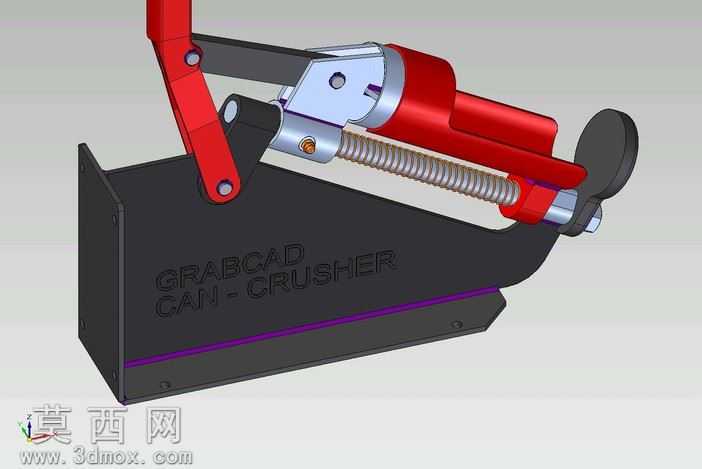

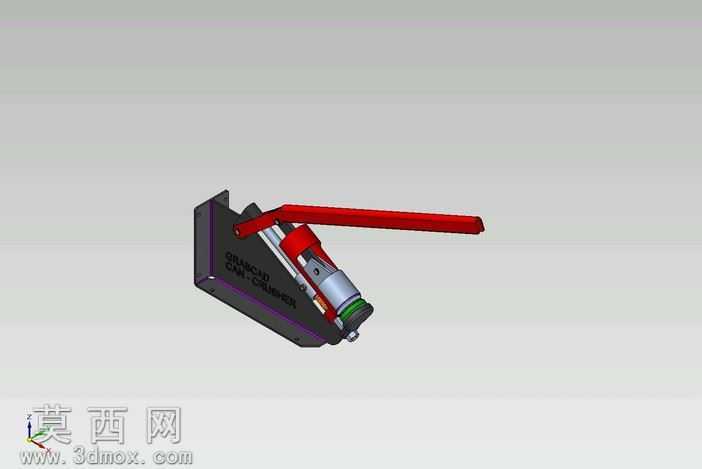

本模型为手动杠杆式罐头破碎机的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体力学校核与空间布局规划，再拆分各个功能部件逐一细化建模，确保各零件间的装配公差符合手动工具的使用需求。模型完整还原了设备的核心结构：长操作杠杆采用等强度梁结构建模，表面做哑光防滑金属材质渲染，还原冷轧钢冲压成型的质感；杠杆与机架的铰接位置做了销轴与衬套的细节建模，衬套部位做了油脂润滑通道的结构设计，对应标注的润滑需求，在铰接缝隙处添加了半透明的油脂材质渲染，直观展现润滑结构的位置。设备的破碎执行端采用楔形压头结构建模，压头表面做淬火硬化层的材质区分，边缘做圆角过渡处理避免应力集中，压头与杠杆之间通过5:1传动比的增力连杆机构连接，建模时精准计算了连杆的铰接点位置，确保施加100N的杠杆操作力时，压头端可输出约500N的破碎力，满足废弃罐头的压溃破碎需求。机架部分采用弯折钢板结构建模，底部设置罐头定位槽，可适配常见尺寸的金属罐头，定位槽边缘做卷边结构设计，提升机架整体结构强度，机架表面做黑色喷塑材质渲染，搭配丝印的设备标识纹理，还原真实产品的外观细节。模型中还添加了弹簧复位结构的细节建模，弹簧采用螺旋扫掠特征完成，设置合理的预压缩量，确保破碎操作完成后杠杆可自动复位，提升操作便捷性；在设备出料位置添加了被压溃的罐头废料模型，采用变形金属材质渲染，直观展现设备的工作效果。整体渲染采用工作室均匀布光，金属部件添加合理的反射与粗糙度参数，铰接活动部位做了半透明的运动轨迹示意，清晰展现设备的操作运动逻辑，所有零件的装配关系完整，无干涉错配问题，可直接用于结构验证、手动工具设计参考以及相关教学演示场景。
