SW-520D倾斜双珠位置捕捉传感元件

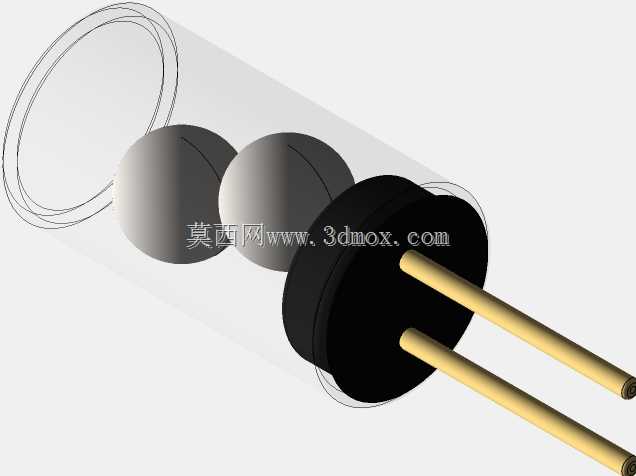

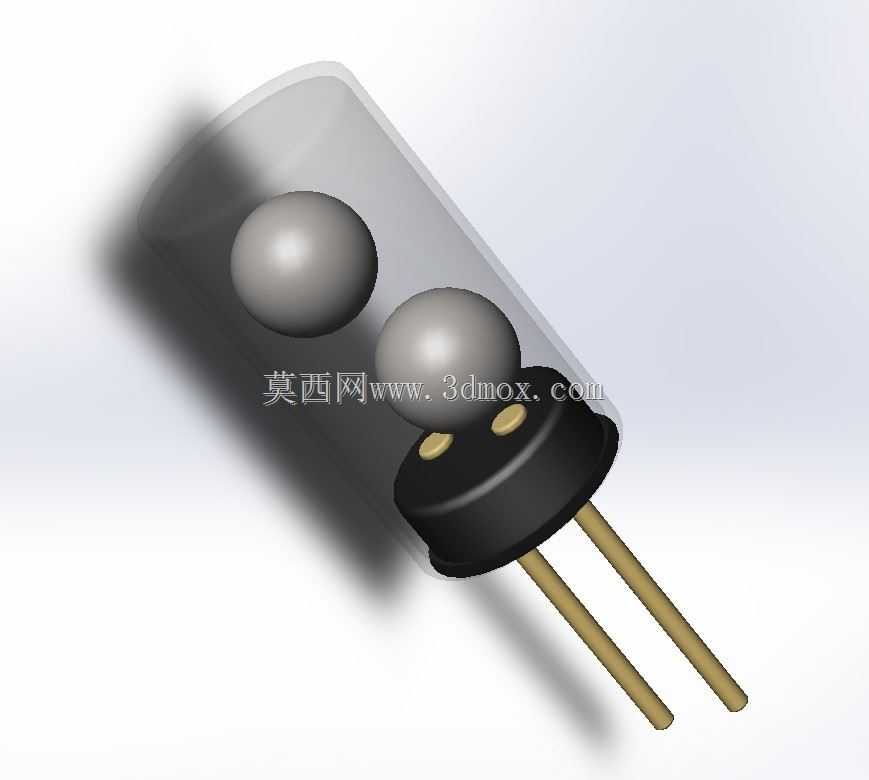

在小型消费电子、简易姿态检测装置的结构设计环节，这类倾斜触发元件常被用于低成本姿态感知场景，比如小家电倾倒断电、玩具姿态触发、简易防盗装置的倾斜告警等场景，不需要复杂的角度解算，仅靠物理接触实现通断触发，可靠性在低复杂度场景下表现稳定。从结构设计逻辑来看，这款元件采用密封圆柱外壳搭配双金属珠的结构，内部腔体预留了金属珠的滚动空间，底部设置两个导电引脚，当元件处于垂直静置状态时，两颗金属珠受重力作用落在腔体底部，同时接触两个导电引脚的内端，实现电路导通；当元件倾斜角度超过设定阈值时，金属珠沿腔体内壁滚动脱离接触位置，电路随即断开，以此输出倾斜状态的开关信号。建模过程中需要重点把控外壳的密封结构尺寸，圆柱外壳的壁厚要兼顾内部腔体容积与外部安装尺寸，通常这类元件的外壳直径在5mm左右，引脚长度控制在10-15mm区间，引脚间距要匹配常规PCB板的焊盘孔距，避免量产时出现插装错位的问题。设计时还要考虑金属珠的滚动阻尼，腔体内壁的光滑度会直接影响触发角度的一致性，建模时要还原腔体底部的触点凸台结构，凸台的高度差决定了触发的临界角度，常规应用场景下临界倾斜角设置在15-30度区间即可满足多数倾倒检测需求。安装边界方面，这类元件多采用直插式安装，PCB布局时要在元件周围预留至少2mm的避让空间，避免周边元件干涉金属珠滚动的重力响应路径，同时要注意元件的安装朝向，必须保证垂直静置时金属珠能够稳定落在触点位置，不能出现装配歪斜导致的常态下接触不良问题。不同于光电类倾斜传感器，这类机械式结构不需要额外的信号调理电路，直接串联在控制回路中即可实现通断信号输出，抗干扰能力强，在强电磁干扰的简易工控场景中也有少量应用，建模时还原了透明外壳的视觉效果，能够直观展示内部双珠的布局结构，方便结构设计人员在整机装配时确认元件的安装方向与空间占位，避免后续打样时出现结构干涉或者触发角度不符合设计要求的问题。
