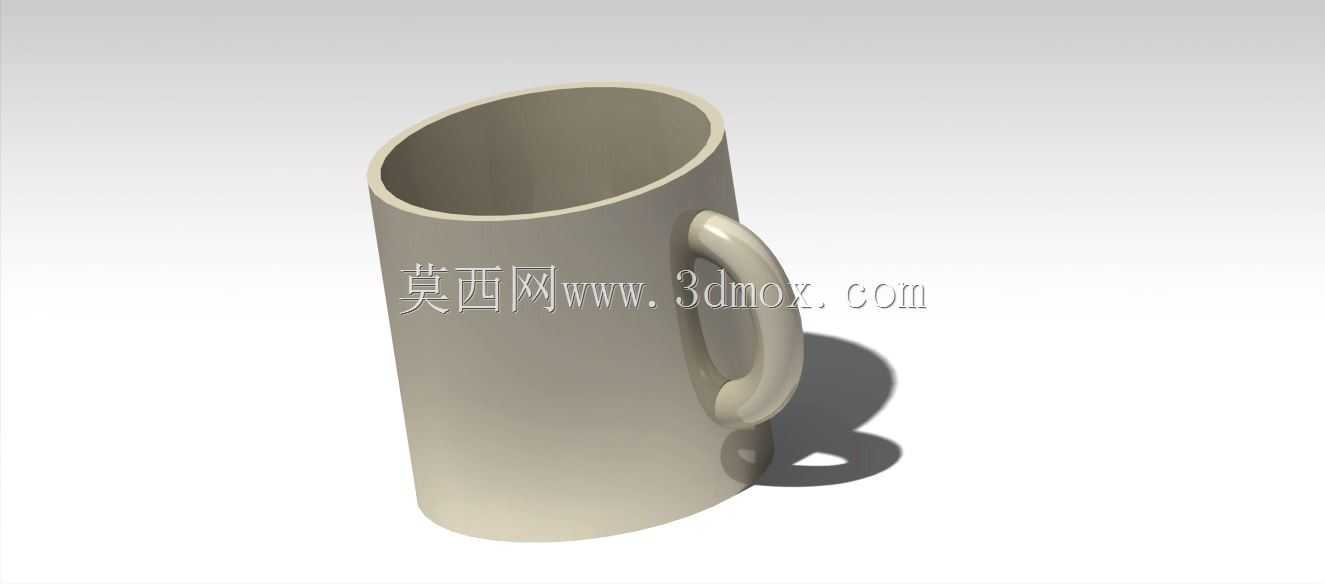

带把手直身马克杯结构设计

日常办公、餐饮场景中使用的直身带把手饮水杯，核心功能是盛装常温或高温饮品，满足单人单次饮水的容量需求，同时兼顾手持握持的操作便利性，避免盛装高温液体时出现烫手的问题。设计初期先确定杯身的核心容量边界，按照常规单人饮用250-350ml饮品的需求，将杯身设置为等直径直筒结构，这种结构的优势在于成型工艺简单，不管是采用陶瓷注浆成型、塑料注塑成型还是金属冲压成型，都能大幅降低模具的加工难度，减少生产过程中的脱模缺陷，直身结构也更方便日常堆叠收纳，降低仓储与运输环节的空间占用。杯壁厚度根据不同材质的成型特性做差异化预留，若采用陶瓷材质，壁厚均匀控制在3-4mm，避免厚薄不均导致烧制过程中出现开裂变形；若采用食品级PP塑料材质，壁厚控制在2-2.5mm，兼顾结构强度与材料成本，同时保证杯口位置做圆弧卷边处理，贴合唇部接触的触感，避免锐边划伤的风险。把手的设计是整个结构的重点，首先要确定把手与杯身的连接位置，上部连接点距离杯口20-25mm，下部连接点距离杯底30-35mm，两个连接点的间距保证成年人四指能够顺利穿入，握持时掌心与杯身外壁保留10-15mm的间隙，避免高温饮品传导的热量直接接触掌心。把手的截面采用椭圆形结构，长轴沿握持施力方向设置，提升握持的贴合度，减少长时间持握的压痕，把手与杯身的连接位置做圆角过渡，避免应力集中，不管是日常使用中的磕碰，还是成型过程中的冷却收缩，都能减少连接位置断裂的概率。杯底位置设置1.5-2mm高的环形支撑脚，让杯底与放置平面之间保留微小间隙，避免杯底直接与桌面大面积贴合，放置在有水渍的桌面时不会产生吸附效应，拿起时更加顺畅，同时环形支撑脚也能减少杯底与桌面的摩擦，避免刮伤桌面漆面。杯口的内径与外径差值控制在5mm左右，既保证饮用时液体流出的速度均匀，不会因为口径过小导致出水不畅，也不会因为口径过大导致喝水时液体从嘴角漏出。整个模型的曲面过渡全部采用G1连续以上的顺滑处理，没有尖锐的棱角，既满足日常使用的安全要求，也方便后续的表面处理工序，不管是印刷图案、喷涂釉面还是做磨砂质感处理，都能保证表面质感均匀。在实际应用场景中，这类杯子除了日常家用、办公场景使用，也可以作为餐饮门店的定制款器具，在杯身外壁预留足够的平整区域，方便印制品牌标识，直身结构的外壁平整区域面积大，印刷定位难度低，成品的标识展示效果更好。设计过程中还需要考虑堆叠的限位，杯口的外翻边尺寸与杯底的内凹尺寸做匹配设计，多个杯子堆叠时，上一个杯子的底部能够嵌入下一个杯子的杯口内部，堆叠高度可控，不会出现堆叠后倾斜滑落的问题，同时堆叠时杯身之间保留足够的间隙，避免清洗后堆叠存放时因为密闭空间滋生异味。
