方形交叉斜撑金属承重支架结构设计

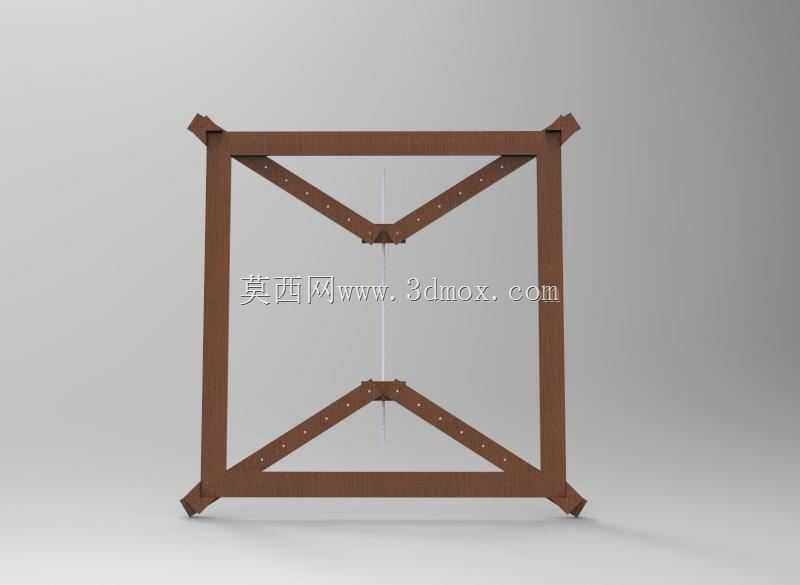

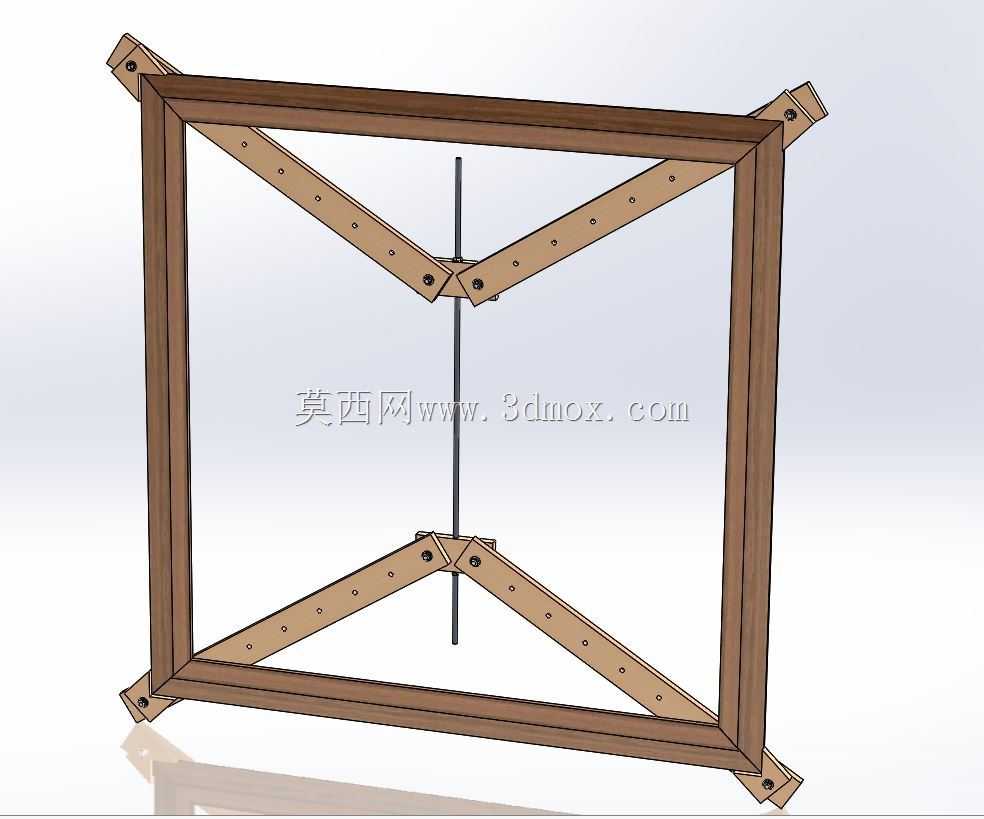

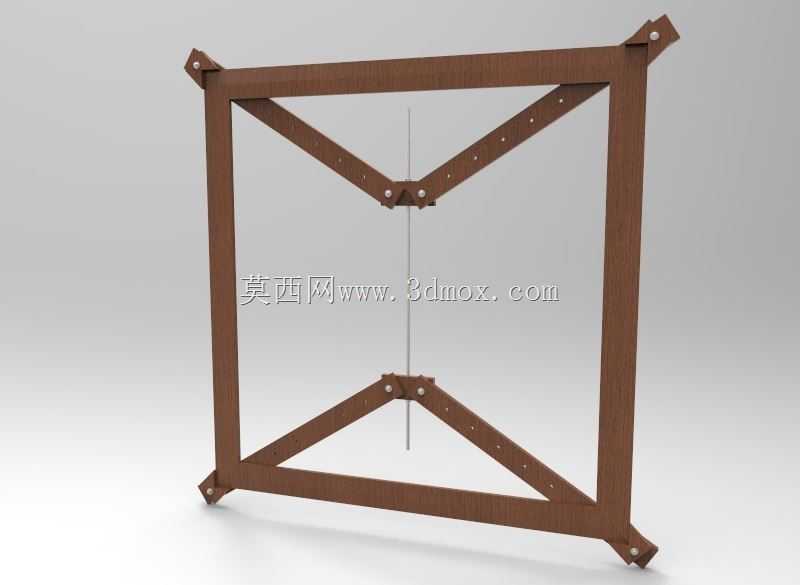

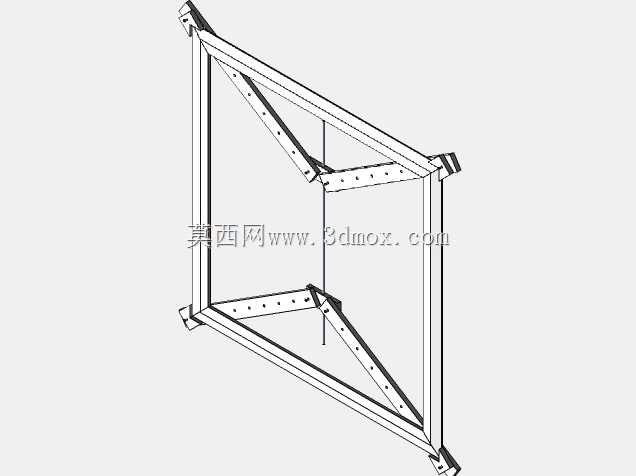

该支撑框架结构在实际工程场景中，多应用于户外临时展陈搭建、轻型设备底部承载、模块化建筑局部受力支撑等环节，可作为独立承载单元直接使用，也可通过端部预留的连接点位与其他型材构件拼接，组成更大跨度的受力体系。从结构受力逻辑来看，整体采用外框方形闭合构型，四个角部做斜切收头处理，既避免尖锐边角带来的安装磕碰风险，也能在角部应力集中区域通过截面形态变化分散荷载，减少角部焊接或拼接位置的应力突变概率。框架内部设置两组对称布置的V型斜撑，斜撑杆件与外框主杆件通过多点位连接固定，斜撑上预留的规则排布孔位，一方面可用于安装附属的固定挂件、线缆卡扣等辅件，另一方面也能在不额外增加杆件重量的前提下，通过孔位间的实体段形成类似加劲肋的受力效果，提升斜撑平面外的抗变形能力。外框主杆件采用等截面型材加工，整体截面尺寸保持一致，可降低备料难度，加工时仅需按照定长切割后完成端部斜切处理即可，无需复杂的变截面加工工序。安装边界方面，框架四个延伸出的角端可作为固定点位，适配膨胀螺栓、抱箍、焊接等多种连接方式，可直接固定于硬质地面、墙面或其他设备基座表面，安装时无需额外定制转接件，常规五金配件即可完成固定作业。从设计思路上，该结构摒弃了多余的装饰性构件，所有杆件均参与受力传递，竖向荷载作用下，外框竖杆承担主要压应力，水平横杆承担拉应力并约束竖杆的侧向变形，内部斜撑则将框架中部的集中荷载快速传递至四个角部固定点，避免框架中部出现过大挠度。实际使用中，该结构可承受垂直于框架平面的侧向风载或设备振动荷载，斜撑的对称布置可抵消不同方向的水平作用力，不会出现单方向受力薄弱的问题。杆件表面做防锈蚀处理，可适应户外潮湿、多尘的使用环境，日常维护仅需检查连接点位的紧固状态即可，无需做特殊的表面养护。在进行三维建模时，需重点核对斜撑与外框连接位置的孔位同轴度，避免实际装配时出现孔位错位无法穿装紧固件的问题，同时角部斜切的角度需与配套的连接端盖尺寸匹配，保证端部拼接后无突出毛刺或拼接缝隙。
