5/16-18英寸滑道拐角支撑角滑动支架

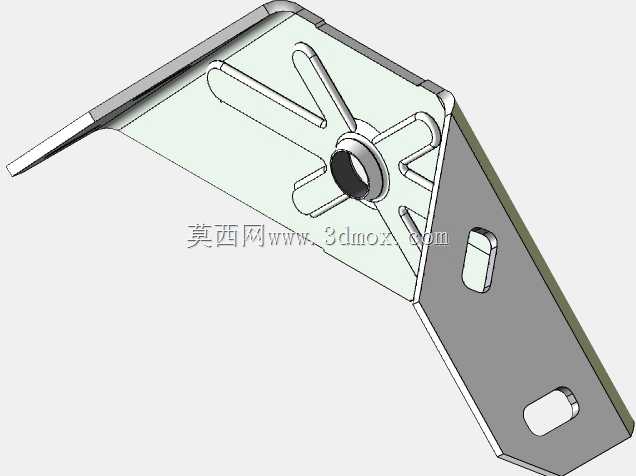

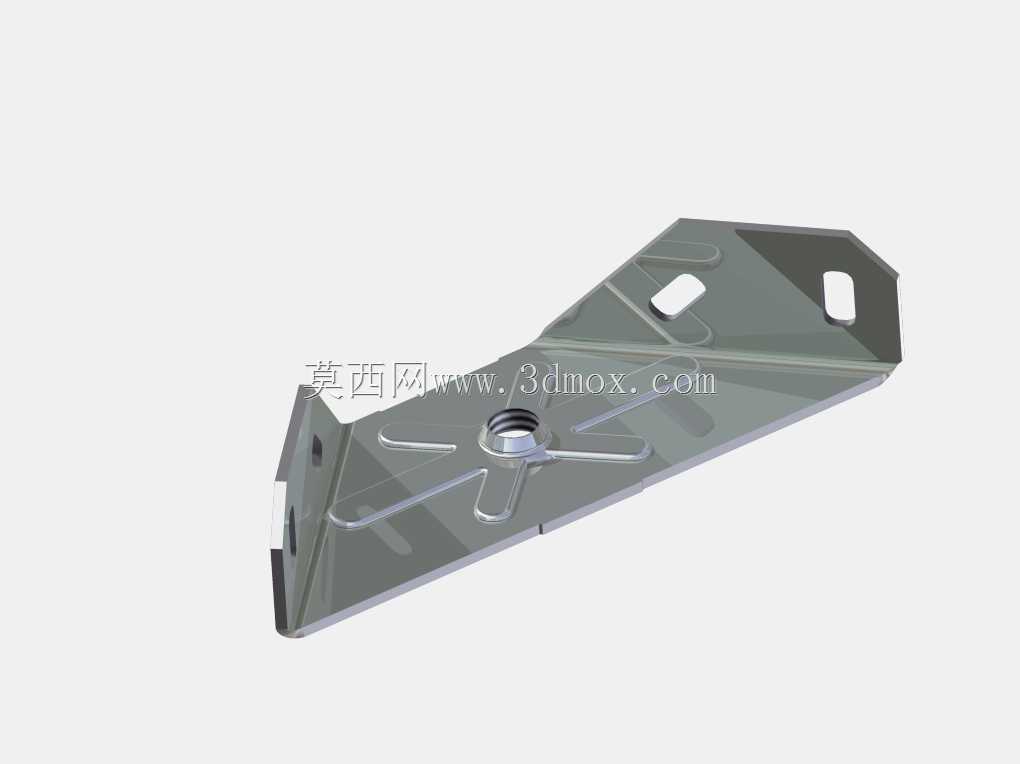

这款角滑动支架主要应用于工业输送滑道系统的拐角衔接部位，适配5/16-18英寸规格的滑道安装需求，是输送线转角位置实现载荷承接、滑道定位的核心五金支撑构件。在实际生产场景中，轻型物料输送线、仓储分拣滑道、工位间物料流转滑道的拐角位置，长期受物料滑动的侧向冲击力与竖向载荷，普通平面支架无法同时兼顾拐角处的角度定位与滑道滑动导向需求，这款支架正是针对该类工况做的定向结构设计。从功能特性来看，支架主体采用一体化冲压成型结构，板材弯折后形成90度的两个安装面，分别对应拐角处两个垂直方向的滑道固定需求，板面设置的加强筋结构从中心安装螺柱位置向三个边角延伸，能够将拐角处承受的集中载荷均匀分散到整个安装板面，避免长期受载后出现板面变形、固定点位松动的问题。中心位置的带内螺纹安装柱采用翻边铆接工艺与主体板面结合，螺纹规格适配通用滑道的调节固定螺栓，既可以作为滑道的高度调节支撑点，也能承接滑动过程中传递的竖向载荷，避免螺栓直接受力造成板面开孔处撕裂。两个安装端面上的腰型孔设计，预留了安装时的位置调节余量，现场装配时不需要对滑道安装孔位做二次配钻，能够抵消滑道加工、机架焊接带来的尺寸误差，降低现场安装的调整难度。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓做了切角处理，避免安装后边缘突出滑道工作面，防止物料滑动过程中出现卡滞、刮蹭的问题，板面的沉台结构既提升了整体结构刚度，也能让固定螺栓安装后头部完全沉入板面以下，不会对滑道的滑动平面造成干涉。在实际选型应用中，这类支架多用于轻型载荷的滑道系统，单支架额定承载范围适配常规小件物料的输送需求，安装时两个垂直边分别与拐角处的两段滑道底面贴合固定，中心螺柱可配合调节螺栓实现拐角处滑道的高度微调，保证两段滑道在拐角位置的平面度一致，让物料滑动过程中能够平稳过渡，不会在拐角处出现卡顿、掉落的情况。支架表面做了防锈镀层处理，能够适应车间内的常规温湿度环境，避免长期使用后出现锈蚀影响滑动精度，整体结构没有多余的可拆卸部件，安装后不需要定期做拆解维护，仅需定期检查固定螺栓的紧固状态即可满足长期使用需求。
