Kitsuki互锁式拼接对接接头结构

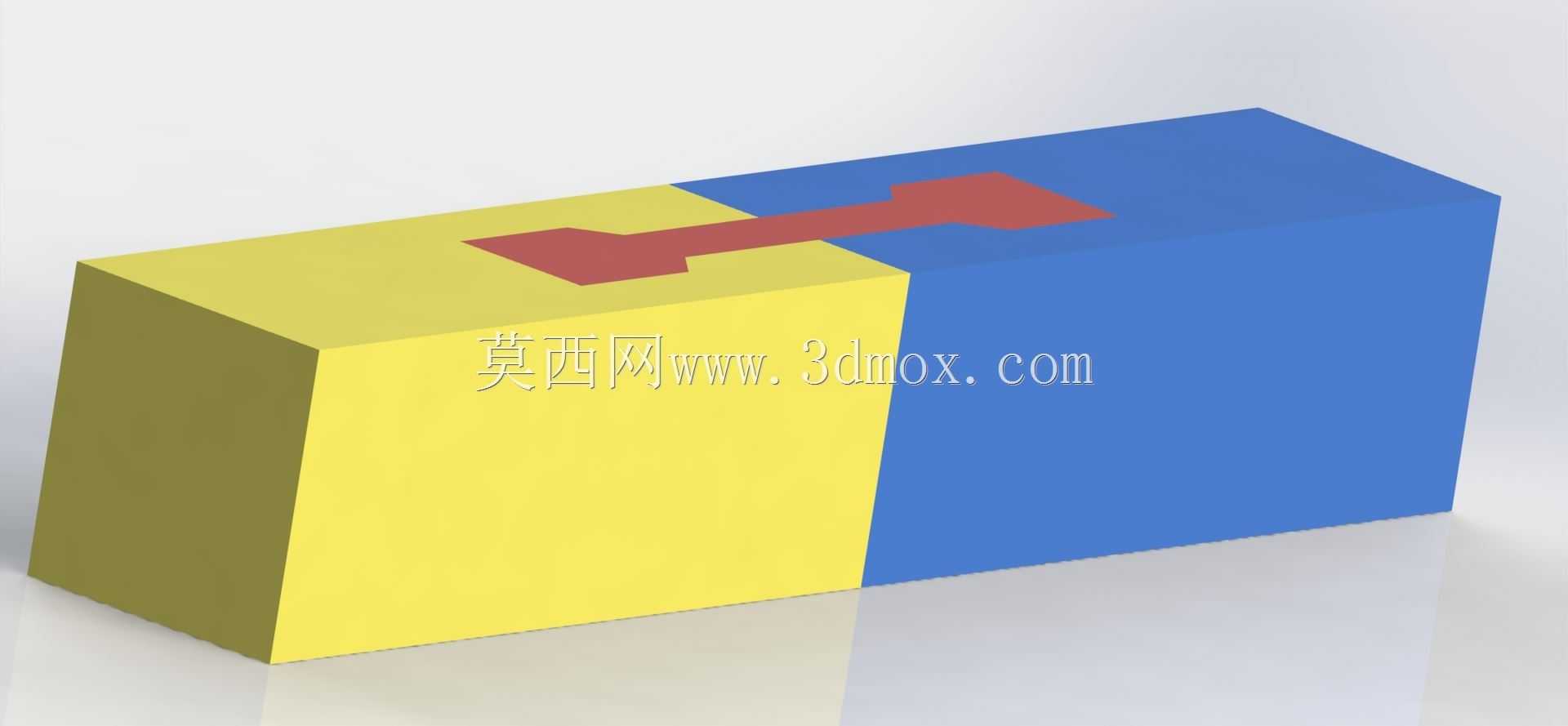

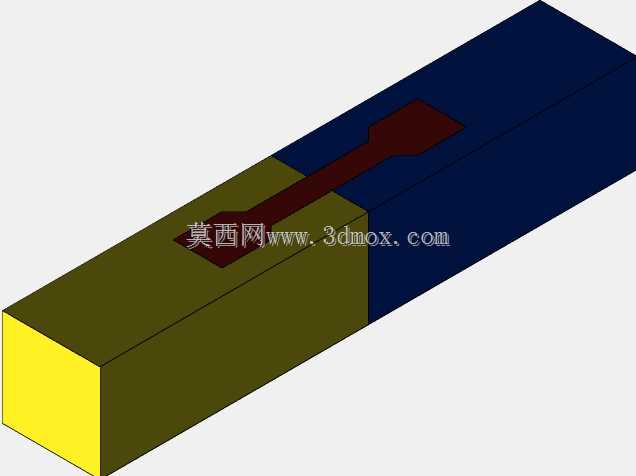

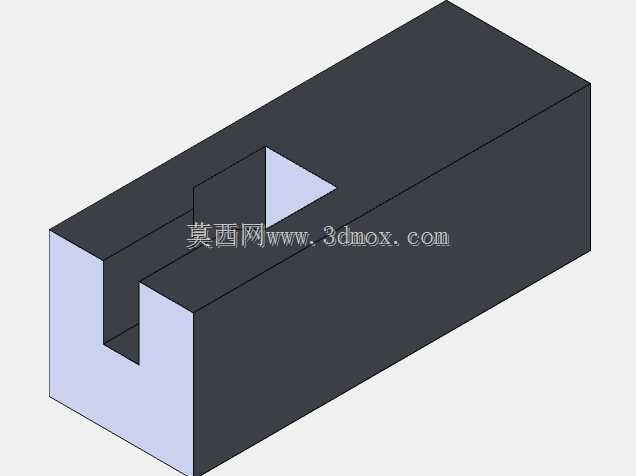

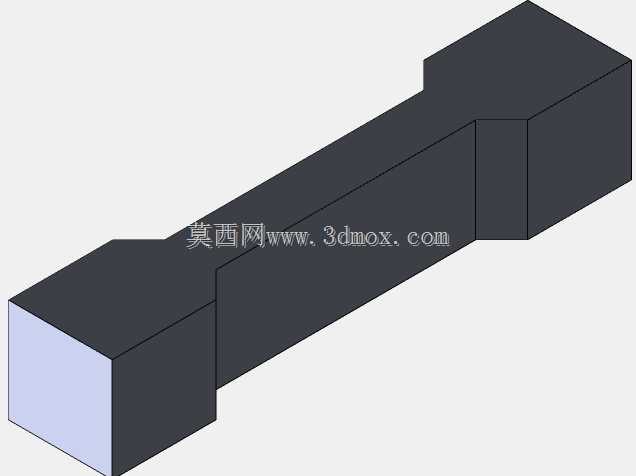

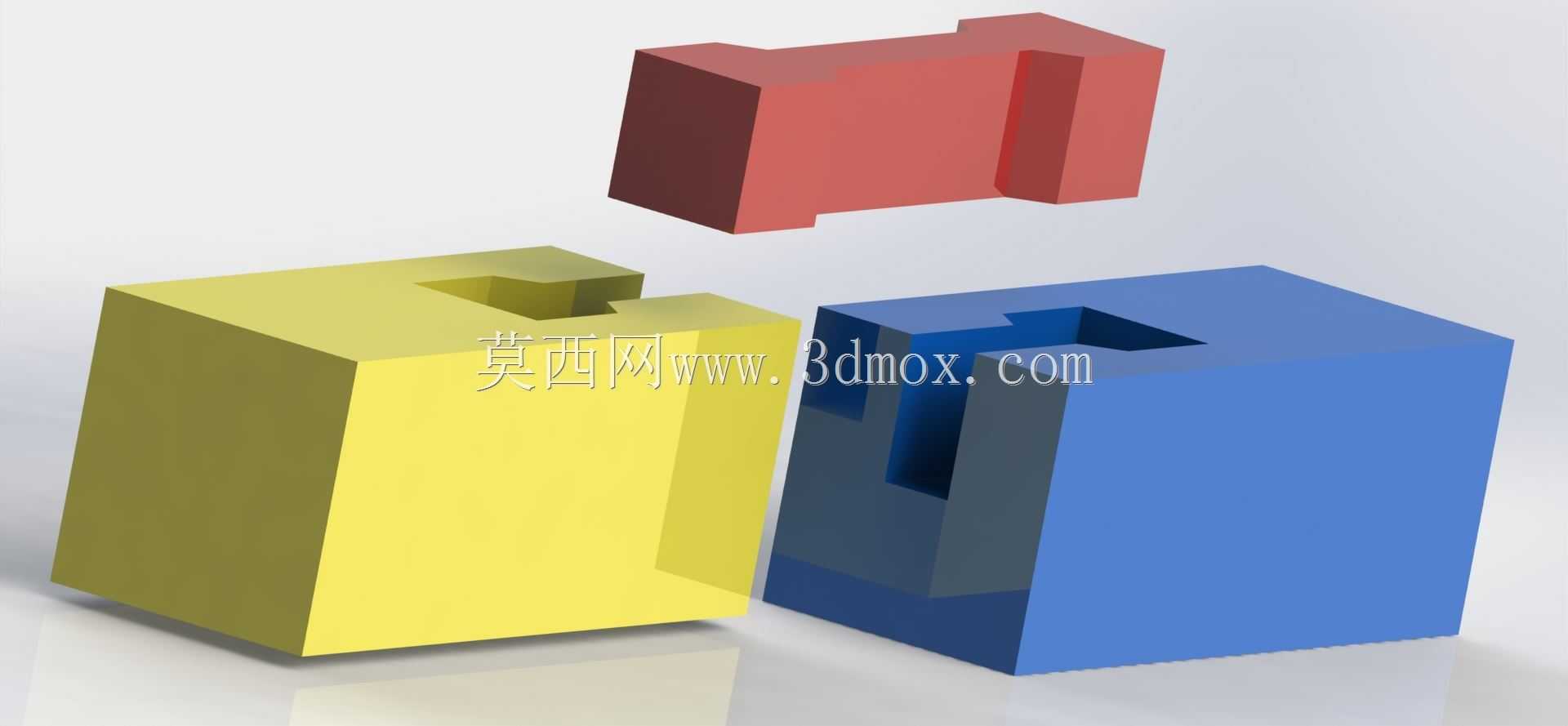

该互锁式拼接接头主要应用于模块化快装工装、拼接式承载基座、分体式防护框架等需要快速实现刚性连接的场景，在小中型自动化设备机架搭建、试验台模块化拼接、可拆卸工装夹具组合环节中，这类接头无需额外紧固件即可实现两个分体块体的精准对位与刚性锁合，能大幅降低现场装配的对位难度，减少紧固件的备货与安装工序。从功能特性来看，该接头采用燕尾式互锁嵌合结构，嵌合段的截面为两端宽、中间收窄的工字形锁合形态，当两个分体块沿对接方向推合到位后，横向与垂向的自由度被完全限制，仅能沿对接的反方向脱出，若在对接端面追加止退销或紧定螺钉，即可实现完全的刚性固定，相比普通平面对接接头，其抗剪切、抗错位能力提升明显，能承受多方向的交变载荷，不会在设备运行振动下出现对接面错位松脱的问题。设计过程中，首先明确了无额外辅助连接件的快装需求，将嵌合凸台的拔模斜度控制在1.5度以内，既保证推合过程的顺畅性，又避免斜度过大导致锁合后出现旷量；凸台与凹槽的配合公差选用H7/h6间隙配合，兼顾加工可行性与装配精度，对接面的边缘做了0.2mm的倒角处理，避免装配过程中锐边刮擦损伤配合面，同时引导凸台顺利导入凹槽。外形尺寸方面，该接头集成于两个等截面长方体块的对接端，单个块体的截面尺寸适配常用的40系列、50系列工业铝型材的安装基准面，对接后整体的外轮廓无突出结构，不会干涉周边其他零部件的安装布局；安装边界上，对接作业仅需要沿轴向预留不超过块体长度1/2的操作空间，无需在侧面预留紧固件的操作工位，能有效压缩整体结构的安装占用空间，适合布局紧凑的模块化设备使用。在实际选型应用时，可根据承载需求调整嵌合段的厚度与接触面积，若用于大承载场景，可将嵌合面的表面粗糙度控制在Ra1.6以下，提升配合面的接触刚度，减少载荷作用下的形变；若用于频繁拆装的场景，可在嵌合面追加耐磨衬层，降低反复拆装带来的配合面磨损，延长接头的使用寿命。这类接头的结构逻辑也可延伸应用于模具快速换模模块、可拆卸输送线导轨段拼接等场景，通过调整嵌合段的截面形态适配不同的载荷与安装需求。
