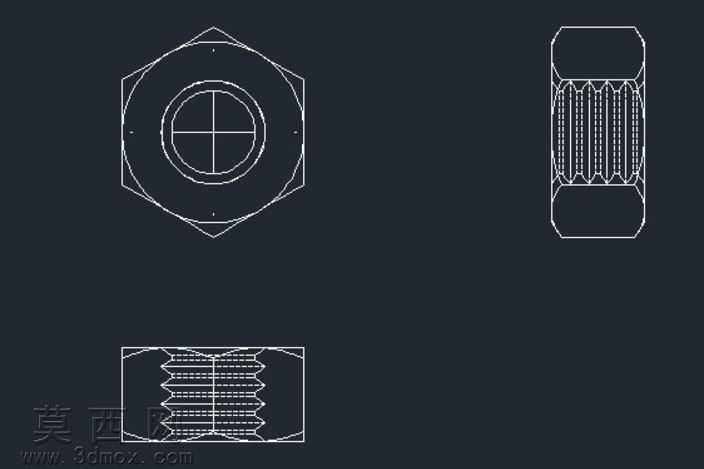

1/4英寸-20牙规格六角紧固螺母三维设计

本作品为1/4英寸-20牙规格的六角螺母三维建模成果，建模过程严格遵循美制统一螺纹标准参数，先通过草图绘制正六边形的外轮廓基准，约束对边尺寸、对角尺寸符合对应规格的公差要求，再以螺母中心为原点绘制内螺纹的底孔轮廓，通过螺旋线命令生成匹配20牙每英寸参数的螺旋引导线，结合螺纹牙型的截面草图扫描切除出完整的内螺纹结构，还原螺纹牙的真实牙型角、螺距与啮合深度，保证螺纹结构的参数准确性。建模阶段同步完成螺母端面倒角、棱边工艺圆角的细节处理，还原实际五金零件加工后的工艺特征，避免尖锐棱角带来的渲染失真与结构不合理问题。材质渲染环节选用碳钢发黑处理的金属材质，调整材质的粗糙度、金属度与反射参数，模拟工业级六角螺母表面的哑光金属质感，在螺纹牙面、螺母外棱边处添加细微的使用磨损纹理，让渲染效果更贴近真实工业零件的视觉表现。结构设计上严格匹配六角螺母的实际受力特性，正六边形的外形结构完全适配标准扳手的夹持尺寸，内螺纹的参数精度可直接用于虚拟装配验证，能够与对应规格的外螺纹螺栓完成无干涉的啮合装配，可用于机械装配仿真、紧固件选型演示、3D打印样件制作等场景。建模过程中对螺纹收尾处的不完整牙型做了优化处理，既还原实际加工中螺纹收尾的真实形态，又避免模型出现几何破面、拓扑错误等问题，整体模型的几何拓扑规整，曲面连续性良好，可直接导入各类三维软件完成后续的装配、仿真、出图等工作，无需额外的几何修复。
