电气测量用绝缘安全香蕉插座结构设计

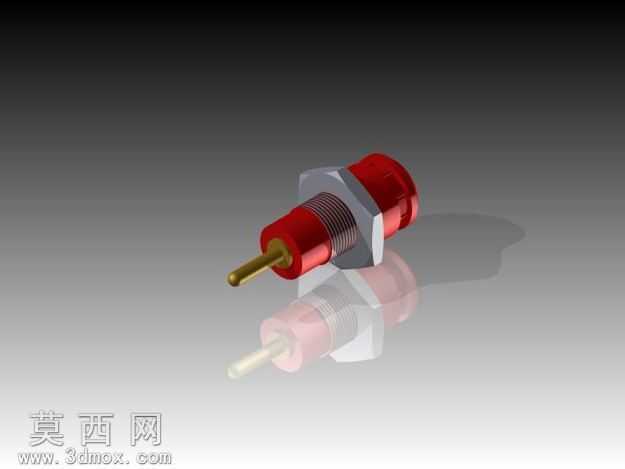

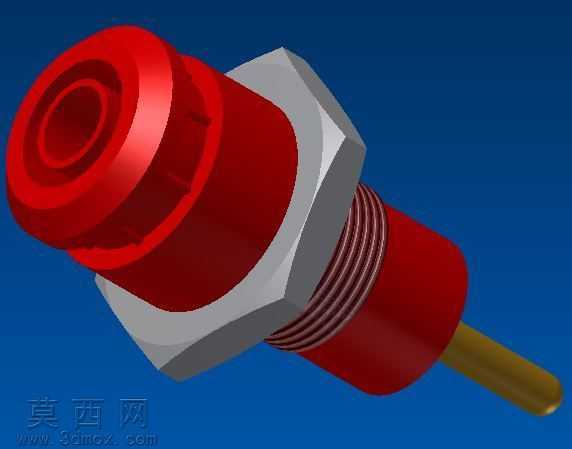

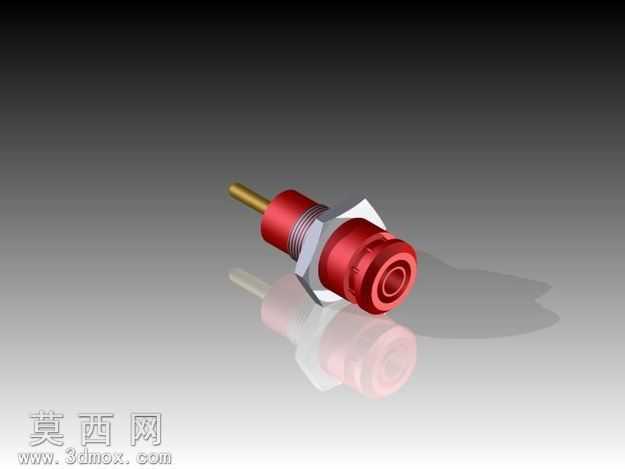

本作品为电气测量场景使用的安全型香蕉插座三维建模成果，建模过程围绕接插件的实际使用功能与安全规范展开，首先基于电气测试场景的绝缘防护、插拔适配、面板固定三大核心需求梳理设计逻辑，确定产品的整体尺寸参数与各部件配合公差。建模阶段先构建内部导电插芯的基础结构，采用黄铜材质的插针作为核心导电部件，匹配标准4mm香蕉插头的插拔尺寸，插针尾部设计接线固定结构，可实现测试导线的稳固压接，保证大电流测试场景下的接触可靠性。随后构建绝缘主体结构，外部绝缘套采用红色阻燃绝缘工程塑料材质，建模时还原绝缘套表面的防滑滚花纹理，既方便使用者手动旋拧固定，也能增加插拔操作时的摩擦力，避免操作打滑；绝缘套内部设计多道限位卡槽，与内部导电插芯形成过盈配合，防止导电部件松动移位，同时在插入口位置设计防触电防护结构，避免使用者误触带电部件，满足电气测量的安全防护要求。中间的金属固定法兰采用六角外形设计，建模时还原法兰的安装通孔与螺纹配合结构，可通过配套螺母将插座稳固固定在测试设备面板上，法兰与绝缘套之间设计密封限位台阶，既提升面板安装后的密封性，也能避免安装时绝缘套发生转动。渲染阶段针对不同部件的材质特性调整材质参数，黄铜插芯还原金属的光泽与轻微氧化质感，红色绝缘套还原工程塑料的哑光磨砂质感，金属法兰还原镀锌金属的冷调金属光泽，同时搭建带反射效果的展示场景，通过柔和的光影效果呈现产品的整体结构与各部件的装配关系，清晰展示插座的插拔端、固定端、接线端的结构细节。整个建模过程严格遵循接插件的行业尺寸标准，各部件的配合间隙经过反复校验，既保证虚拟模型的结构合理性，也可直接用于后续的产品开模验证、装配模拟以及测试设备的结构适配设计，还原了安全型香蕉插座的全部结构特征与功能设计细节，充分体现电气接插件设计中安全防护、接触可靠、安装便捷的核心设计原则。
