方管焊接式工业工作台支撑框架结构

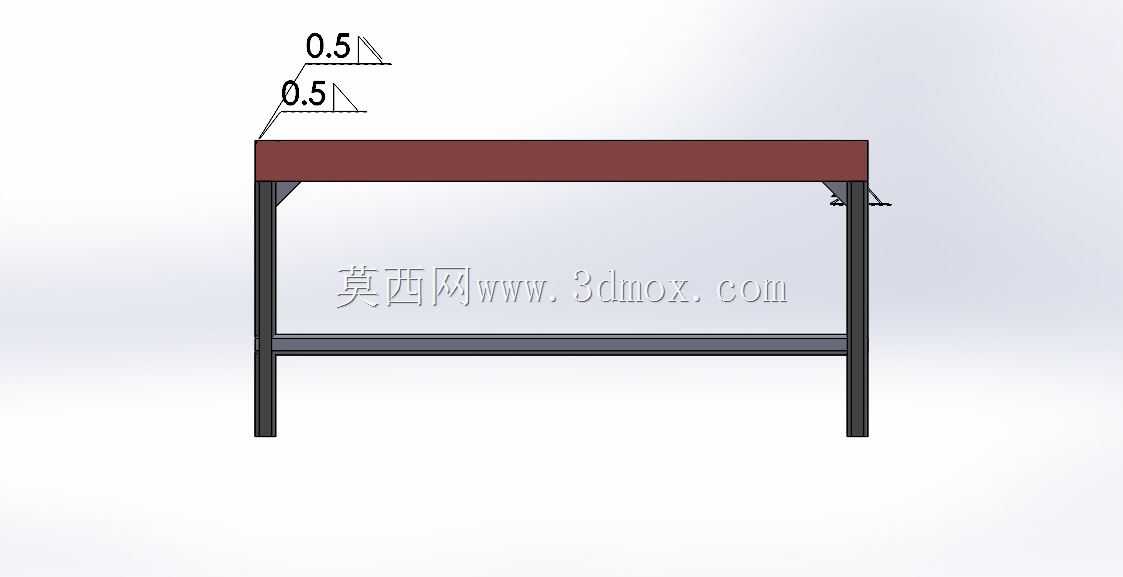

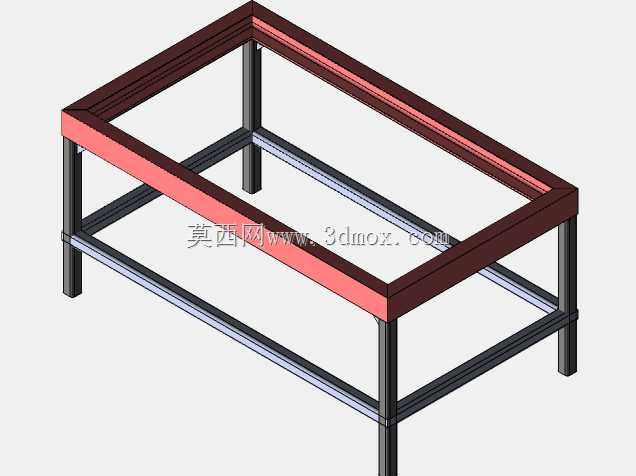

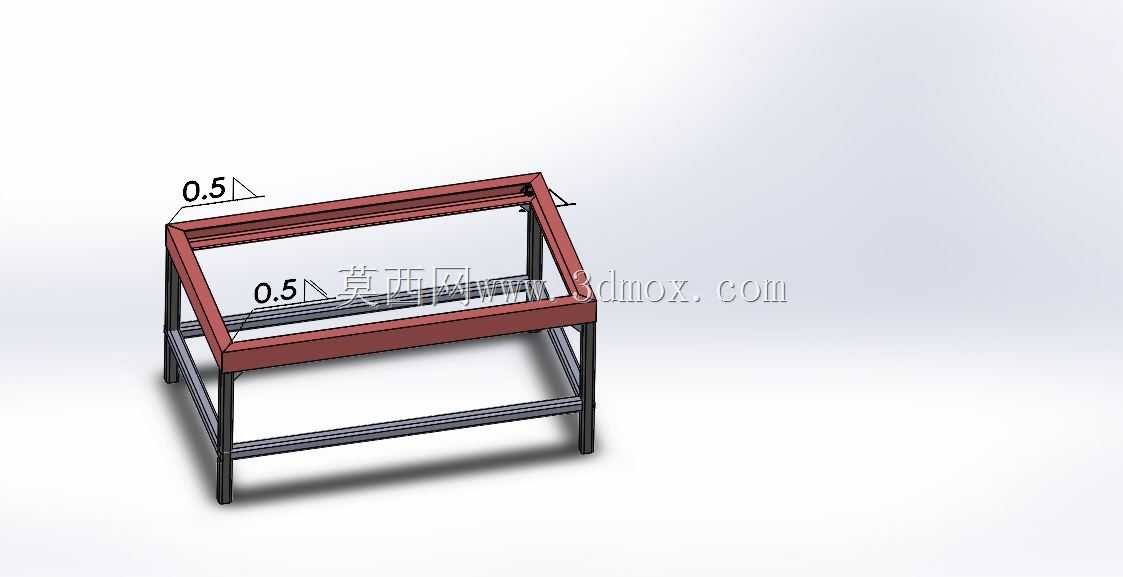

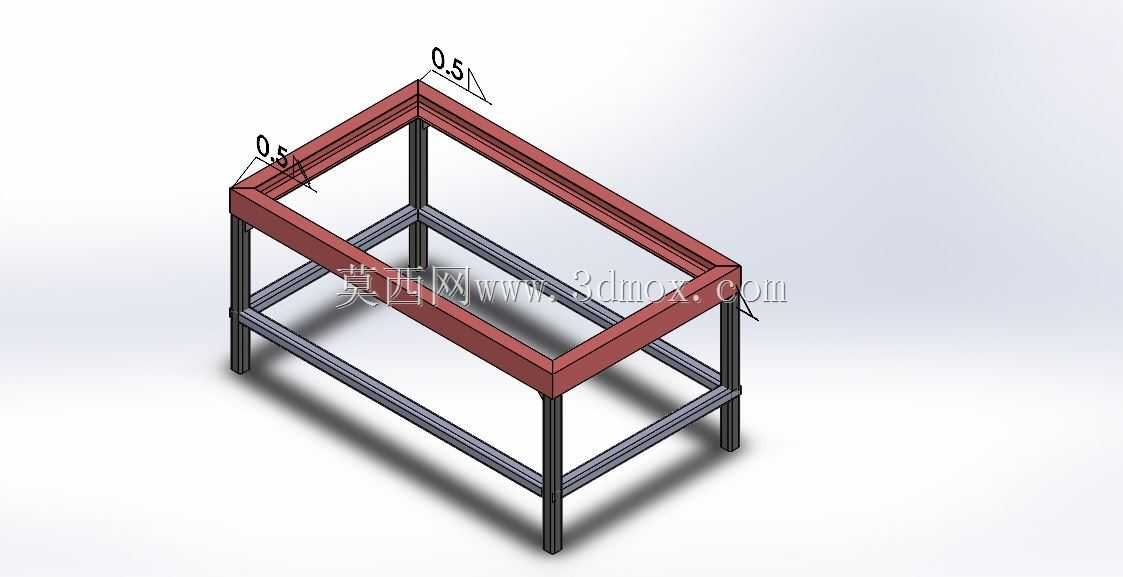

这类方管焊接框架结构，是车间生产、装配检验、物料周转场景里最常用的工作台承载基体，日常作业中不管是轻型零件装配、工装夹具定位、半成品物料暂存，还是小型检测设备的搭载固定，都能依托这类框架完成基础支撑搭建。从结构设计逻辑来看，整体采用矩形截面型材做主体受力构件，上层边框做了内嵌式槽位设计，能够直接卡装台面板，不管是铺设防静电胶皮、实木工装板还是不锈钢操作台面，都不需要额外做打孔固定，边框的0.5mm倒角处理，是为了避免型材切割后的锐边划伤操作人员，同时也能减少台面板边缘的磕碰损伤。框架的四条竖直支腿作为主要承重传力构件，上下两层横向围框形成闭合的矩形受力环，下层围框除了提升整体结构的抗扭刚度，避免支腿受侧向力出现外张变形，还可以加装层板放置工具盒、作业指导书或者备用零件，减少台面的堆载杂乱问题。从安装边界来看，这类框架的支腿底部预留了脚轮或者可调脚杯的安装接口，用户可以根据实际使用场景选择配置：如果是需要频繁移位的流水线旁作业台，安装万向带刹脚轮就能快速调整工位位置；如果是固定位置的精密装配台，安装橡胶减震可调脚杯，既可以调整整体水平度，也能吸收作业过程中的轻微振动，避免台面上的精密量具出现读数偏差。设计过程中需要重点关注焊后变形的控制，所有型材对接位置采用满焊后打磨处理，焊接前要做工装定位夹紧，避免焊接热变形导致框架对角线偏差过大，后续台面板无法平整安装；上层边框的内槽尺寸要和常用台面板的通用规格匹配，不需要额外定制板材就能直接适配，降低后续的组装成本。这类框架没有多余的冗余结构，整体自重较轻但承重能力完全能满足轻型作业需求，相比铸铁平台成本更低，组装灵活性更强，不管是小型机加工车间的工序间周转台，电子装配线的操作工位，还是维修间的工具工作台，都能通过调整型材规格、整体长宽高尺寸来适配不同的使用需求，不需要重新开模，只需要切割对应长度的型材焊接就能快速完成定制，交付周期远短于一体式铸造或者折弯成型的工作台架。
