平板式万向活动脚轮结构设计

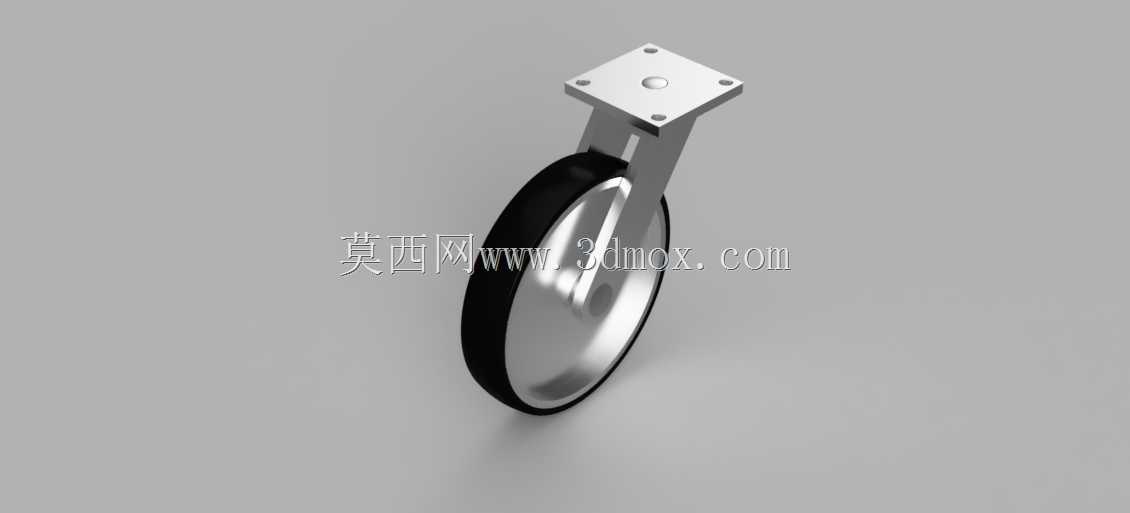

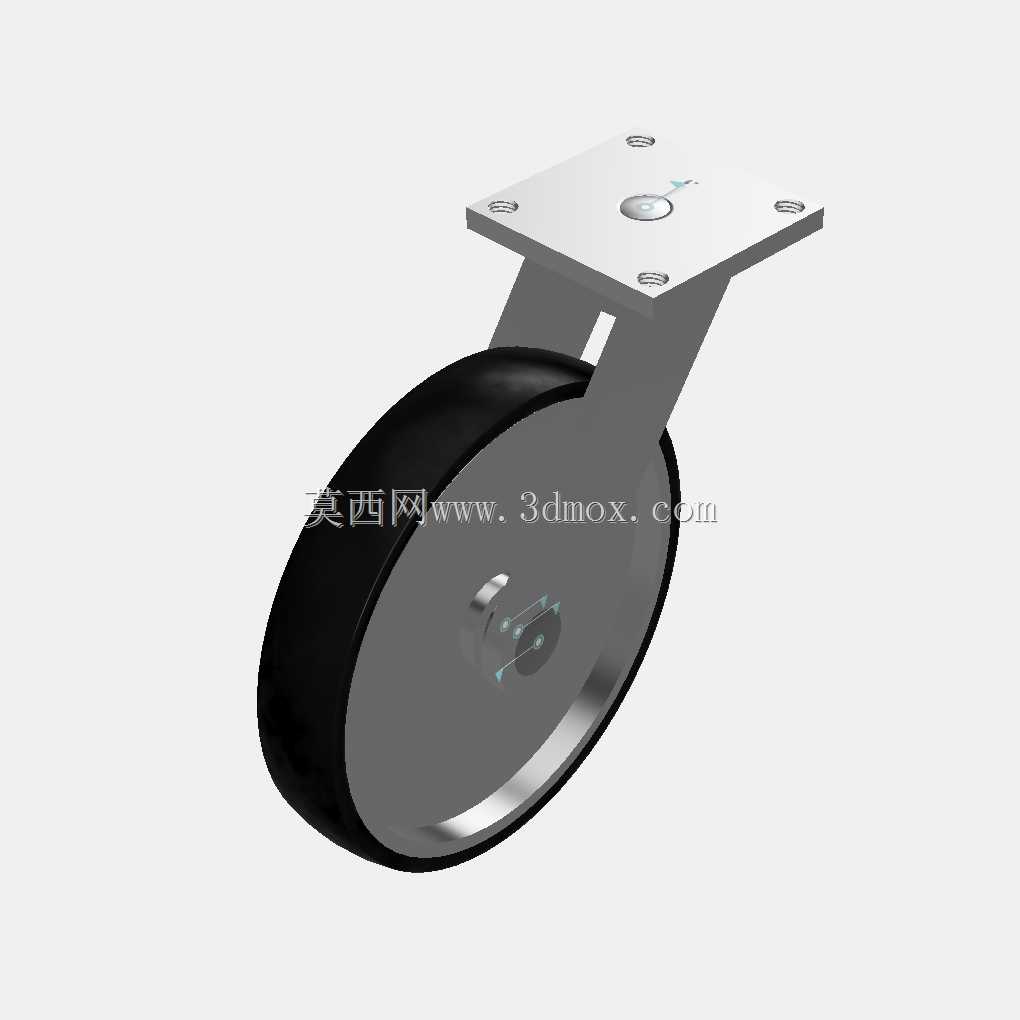

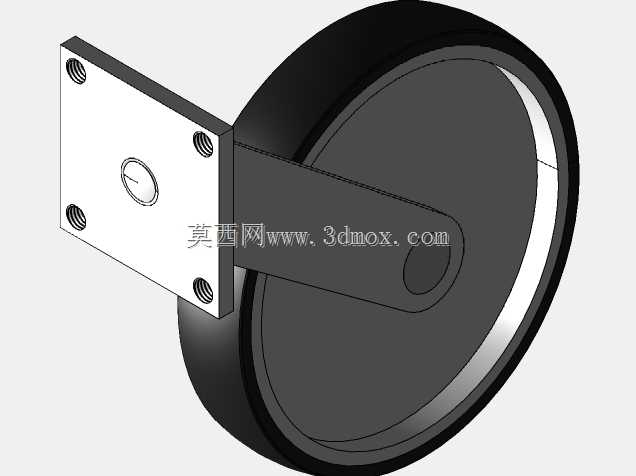

日常做设备结构设计时，脚轮这类看似不起眼的通用配件，往往直接决定了整套可移动设备的使用体验，很多新手设计师容易忽略安装边界与受力匹配的细节，最后出现轮组卡滞、安装干涉甚至承重失效的问题。这款平板安装式万向脚轮，首先适配的场景非常广泛，从商超购物车、医院护理病床、办公转椅，到车间轻型工具车、小型设备移动机架、仓储周转推车都能匹配使用，核心作用是为无自主行走动力的载体提供灵活的移动支撑，同时允许轮体在两个轴向自由转动，既可以沿轮轴径向滚动前进，也能绕垂直安装轴水平转向，不需要额外设置转向驱动结构，靠人力推动就能实现任意方向的位移调整。从结构设计逻辑来看，顶部的方形安装板是核心受力承载件，板上预留的四个安装孔位做了沉台处理，安装时螺栓头可以完全沉入板面以下，不会出现凸起剐蹭地面或者卡滞转向支架的问题，安装板和轮架之间采用回转支撑结构，转向间隙控制在合理范围，既不会因为间隙过大出现推行晃动，也不会因为间隙过小导致转向卡滞，推行过程中转向顺滑没有异响。轮体部分采用外圈软质耐磨材料、内圈硬质金属支撑的复合结构，外圈软质层可以在瓷砖、环氧地坪、PVC地板等常见室内地面滚动时起到缓冲作用，减少推行震动和噪音，也不会刮伤光洁地面，内圈金属轮毂搭配中心销轴结构，保证轮体径向承重能力，长时间承重使用不会出现轮体变形、转动卡滞的问题。做选型适配时需要注意，这类脚轮的安装边界要预留足够的转向空间，安装板固定后，轮架绕垂直轴转动的整周范围内不能有设备结构件突出干涉，否则会导致转向角度受限，无法实现全方向移动；轮体直径的选择要匹配使用场景的地面平整度，如果地面存在微小缝隙或者台阶落差，要选择直径稍大的轮体，避免推行时出现卡轮问题；单轮承重参数要结合整台设备的总重量做冗余设计，通常四个脚轮配套使用时，总承重能力要按设备满载重量的1.5倍以上核算，避免个别脚轮受力过载出现损坏。另外轮架的折弯结构做了加强处理，支架和安装板的连接位置做了圆弧过渡，避免应力集中导致支架断裂，轮体销轴两端做了防脱限位，长期使用不会出现销轴脱出、轮体脱落的问题，整体结构没有多余的复杂零件，后期维护只需要定期清理轮轴缠绕的杂物、加注少量润滑脂就能保证长期顺畅使用，不需要复杂的维保操作。
