这套蝶阀结构主要面向中低压管路中的流体通断与节流工况,常见于循环水系统、暖通管网、化工辅助管线、给排水支管以及小型工艺设备的进出口位置。它的核心作用不是依靠长行程升降阀芯来封堵流道,而是通过阀板绕阀轴做约九十度的回转,使阀板在全开时近似顺着流体方向布置,在关闭时横截流道形成密封。与闸阀、截止阀相比,蝶阀的轴向长度更短,阀体占用空间小,安装到密集管廊或设备夹层时更容易留出检修和操作余量。

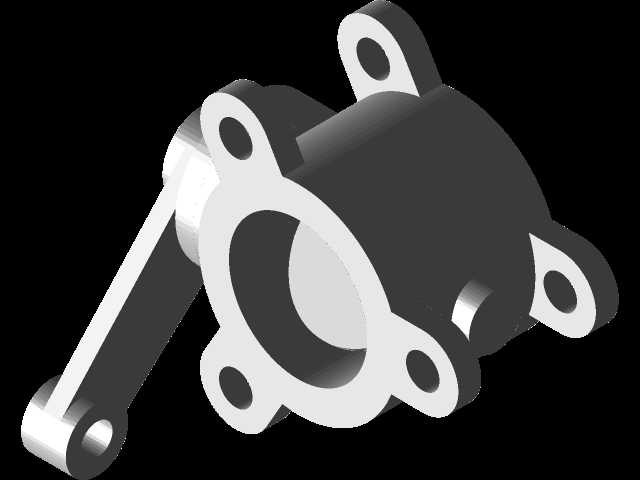

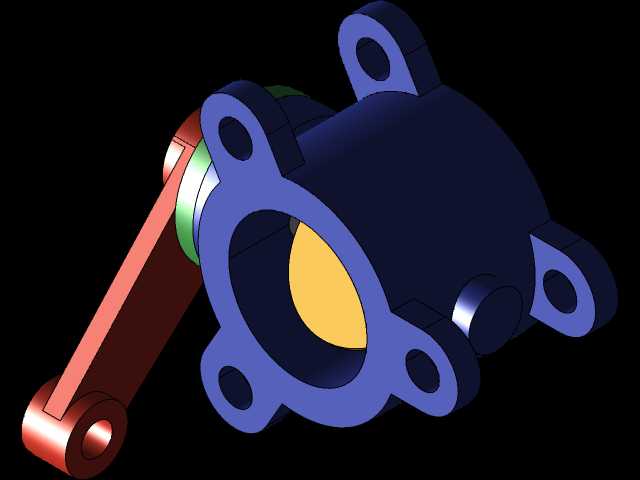

从结构组成看,模型包含带安装耳孔的阀体、贯穿阀体的阀轴、位于流道内部的蝶板、轴端密封与支承部位,以及外侧的摇臂驱动件。阀体采用圆筒形主流道,外周延伸出带孔的安装翼板,孔位用于穿入螺栓,将阀门固定在相邻管路法兰或设备接口之间。这种布置使阀门不需要额外设置很长的法兰颈部,便能把载荷分散到翼板和阀体连接处。建模时需要特别关注翼板孔中心距、孔径、流道内径以及阀体总厚之间的关系:孔距过小会导致螺栓装配空间不足,孔径与流道距离过近又会削弱阀体局部强度。
阀板是控制流量的关键零件。全开状态下,阀板厚度方向迎流面积较小,压力损失相对较低;接近关闭位置时,阀板边缘与阀座接触,依靠驱动扭矩形成密封比压。模型中阀板与轴的连接应体现扭矩传递路径,不能只做成视觉上的贴合。实际设计中,阀轴通常通过扁方、销钉、键或异形截面与阀板固定,避免启闭过程中阀板滞后转动。轴端伸出阀体的位置需要设置填料、密封圈或衬套,既防止介质外漏,也承担径向支承。若用于水处理或一般空气管路,可选用橡胶衬套和包覆密封;若介质含有轻微颗粒,则应在阀板边缘和阀座材料上考虑耐磨与冲刷。

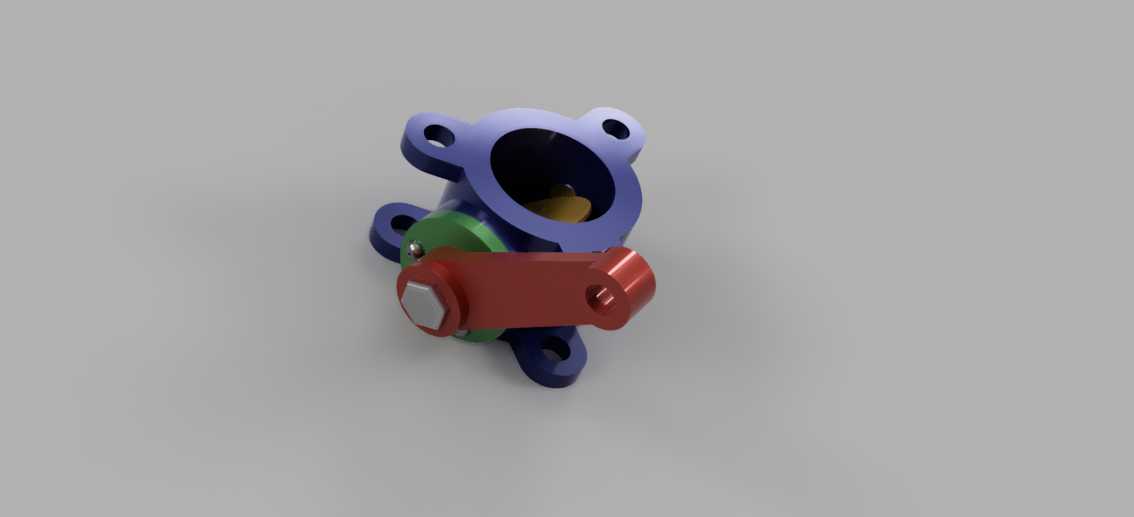

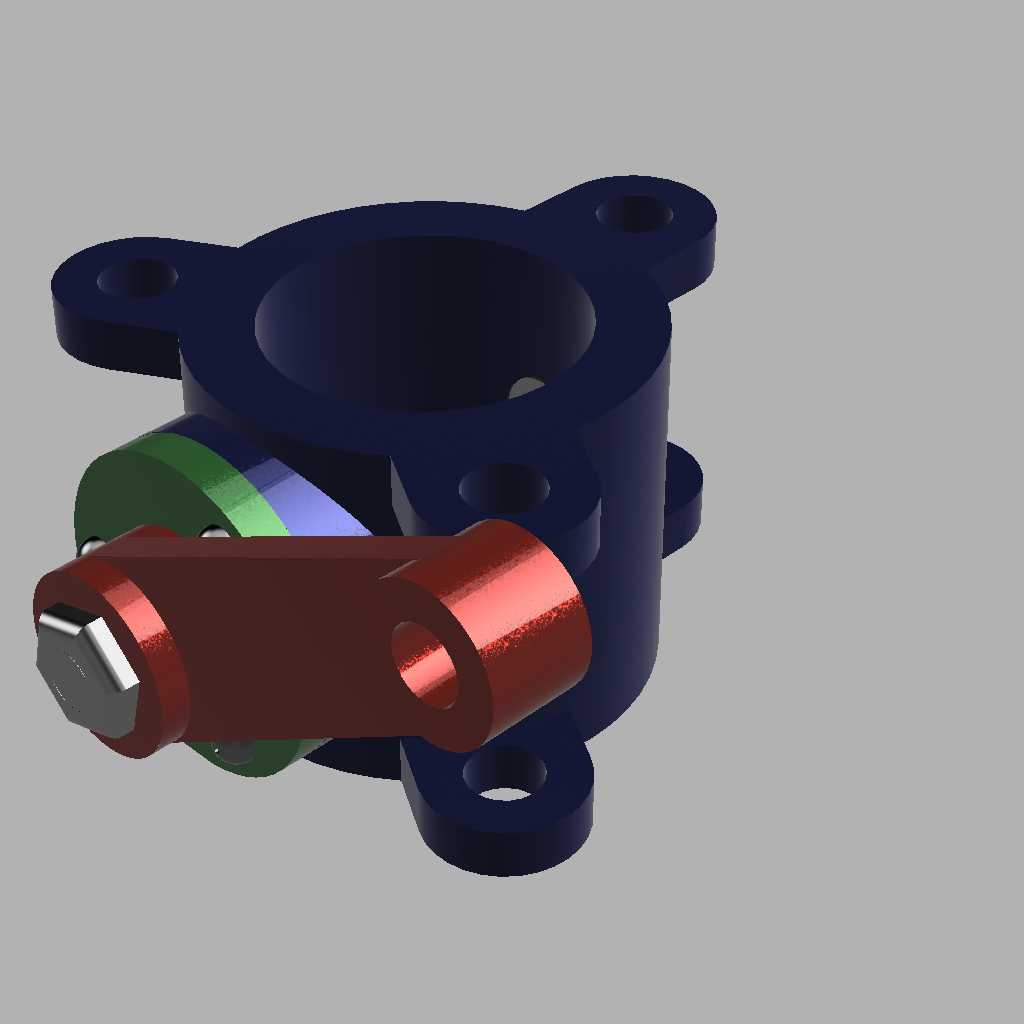

外侧红色摇臂是手动操作或连接执行机构的接口。摇臂一端压紧在阀轴端部,通过螺母锁定轴向位置,另一端可作为手柄受力点,也可进一步连接连杆、气缸或电动执行器。四分之一回转阀门的操作逻辑很直接:摇臂从与管路平行的位置转到近似垂直位置,阀板便完成全开至全关的动作。设计摇臂时不能只看外观长度,还要核算操作力矩。臂长增加虽然能降低人手所需作用力,但会增大轴端弯矩,并可能使阀门在受压冲击时出现过位转动。因此摇臂与轴端通常采用方轴、扁位或销接结构,端部螺母负责防松和预紧。
安装边界方面,该类阀门最需要校核的是法兰对接面、螺栓孔分布和外部驱动空间。阀体两侧的连接面应保持平行,流道中心线与安装面垂直,否则装配后会受到管路附加应力。翼板上的开孔要与配套法兰孔位对应,螺栓装入后不能与阀体圆柱壁、摇臂运动轨迹发生干涉。阀门侧面还应预留摇臂旋转范围,尤其在靠近墙板、设备壳体或多根管线并排布置时,不能让手柄在九十度转动中碰到相邻管件。若后期改为自动控制,执行机构的高度、连接盘尺寸和轴端耦合方式也要在三维布局阶段提前留出。
从流场角度看,蝶阀在大开度区域阻力较小,适合频繁启闭和快速切断;在小开度节流时,阀板两侧流速差异明显,容易产生振动和噪声,因此不宜长期在接近关闭的极小开度下承担精确调节。选型时应结合管径、公称压力、介质温度、密封等级和操作频率确定阀板厚度、轴径及密封形式。三维建模过程中,可先建立流道中心线和安装基准,再完成阀体、阀板、阀轴和摇臂的装配关系;运动检查时让阀轴旋转九十度,观察阀板是否与内壁干涉,摇臂是否超出安装边界,紧固件是否具备扳手空间。这样得到的结构不仅能表达外观,也能直接服务于管路布置、干涉校核和后续工程出图。
