单缸活塞曲柄连杆动力总成结构

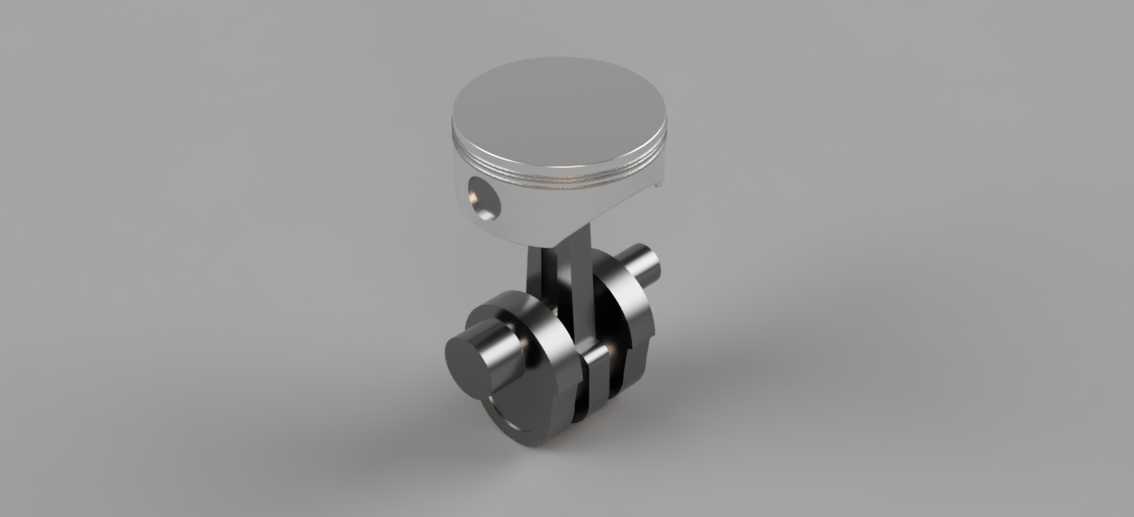

　　这套三维结构围绕小排量单缸内燃机的核心运动件展开，呈现了活塞、连杆与曲轴曲柄段之间的装配关系，适合用于动力总成方案校核、教学演示以及小型动力设备的前期结构推演。模型中最直观的部分是顶部活塞，其圆柱外形承担气缸内往复导向与燃气压力传递作用，活塞头部保留环带区域，用于布置气环与油环；环带下方的销座通过活塞销与连杆小端连接，将燃烧做功产生的轴向推力传递给连杆。下部连杆并非孤立杆件，而是与曲轴曲柄、主轴颈及曲柄销区域共同表达，能够清楚看到往复运动如何转换为曲轴的旋转输出。

　　从工程使用场景看，这类单缸运动机构常见于小型通用汽油机、摩托车动力单元、农机辅助动力、实验台架以及教学用内燃机解剖装置。单缸结构虽然振动平衡不如多缸机型，但零件数量少、布置紧凑、维护边界清晰，在小功率设备中仍有稳定需求。建模时把活塞、连杆和曲柄放在同一装配体中，重点不只是外观展示，而是便于检查运动干涉：活塞在上止点与下止点之间往复，连杆随曲轴转角摆动，曲柄销绕主轴颈回转，三者的相对位置必须在全行程内保持合理间隙。

　　尺寸关系上，该结构以气缸孔径89mm、行程60mm作为核心边界。孔径决定活塞直径与气缸套配合范围，也影响燃烧室截面积；行程则限定曲柄半径，曲柄销中心到主轴颈中心的距离通常按行程的一半进行布置。由此形成的单缸排量约为373立方厘米，属于小排量动力机构的典型尺度。实际设计中，孔径与行程并不是孤立数值，它们会共同影响压缩高度、连杆长度、活塞销位置、曲轴平衡块外形以及机体侧壁空间。若行程偏长，曲柄回转半径增大，曲轴箱下部需要预留更多避让空间；若孔径增大，活塞热负荷和环组布置区域也要随之调整。

　　活塞外形在模型中采用简洁圆柱轮廓，顶部平面区域对应燃烧室底面，侧壁的环槽位置虽然以简化方式表达，但在详细设计中需要区分气环槽、油环槽及回油孔结构。活塞销孔横穿销座，孔轴线与曲轴轴线保持平行，这是保证连杆摆动平面正确的关键。连杆大端包住曲柄销，小端对准活塞销座，杆身截面在真实产品中常采用工字形以兼顾刚度与轻量化；当前装配体侧重运动关系表达，外形保留了主要实体边界，便于后续细化轴承、衬套、卡环和润滑通道。

　　曲轴部分的建模重点在于主轴颈、曲柄销和曲柄臂的偏心关系。主轴颈作为旋转支撑中心，需要与箱体轴承孔同轴；曲柄销中心相对主轴颈偏移，偏移量直接决定活塞行程。曲柄臂除连接两处轴颈外，还承担平衡往复惯性力与旋转惯性力的作用，因此其外轮廓往往需要向曲柄销反侧延伸，形成平衡重。模型中黑色下部构件能够看出轴颈与偏心销的空间关系，在进行整机布置时，需要进一步校核平衡重与曲轴箱内壁、连杆大端、机油泵或正时部件之间的最小间隙。

　　安装边界方面，活塞外径必须与气缸内壁形成滑动配合，配合间隙需考虑热膨胀、润滑膜厚度和表面处理；活塞销与连杆小端、销座之间通常采用全浮式或半浮式连接，端部需设置挡圈防止轴向窜动。曲轴主轴颈伸入箱体轴承座后，通过轴瓦或滚动轴承支撑，轴向定位则依靠轴承盖、止推片或卡环完成。连杆大端在装配时往往需要沿曲柄销方向套入，若采用剖分式大端，还应在模型中补充连杆盖、螺栓孔和结合面定位特征。

　　从运动校核角度看，将曲轴旋转一周作为分析周期，可以观察活塞在气缸内的上下止点位置、连杆摆角变化以及曲柄销圆周轨迹。设计人员可据此判断连杆是否会与气缸下口碰撞，活塞在下止点时平衡块是否接近机体底部，曲轴回转时连杆大端是否留有足够油隙。对于单缸机而言，振动问题尤为突出，曲轴平衡重的形状、活塞连杆组件的质量分配以及飞轮惯量都会影响运转平稳性。该模型把主要运动件的几何关系集中呈现，能够作为后续添加飞轮、轴承、气缸体、缸盖和配气机构的基础骨架。

　　在教学和方案沟通中，这种结构也便于解释内燃机的基本工作逻辑：燃烧压力作用于活塞顶面，活塞通过活塞销推动连杆，连杆再驱动曲柄销绕主轴颈旋转，从而把直线运动转化为扭矩输出。与单独展示活塞或曲轴相比，完整运动副装配更能体现孔径、行程、连杆长度和曲柄半径之间的耦合关系。后续细化时，可在现有外形上补充活塞环槽细节、连杆螺栓、轴瓦沟槽、曲轴油道、平衡重去料区域以及箱体避让腔，使模型从概念结构逐步过渡到可用于工程评审的详细设计状态。
