螺旋锥齿轮传动花键轴结构

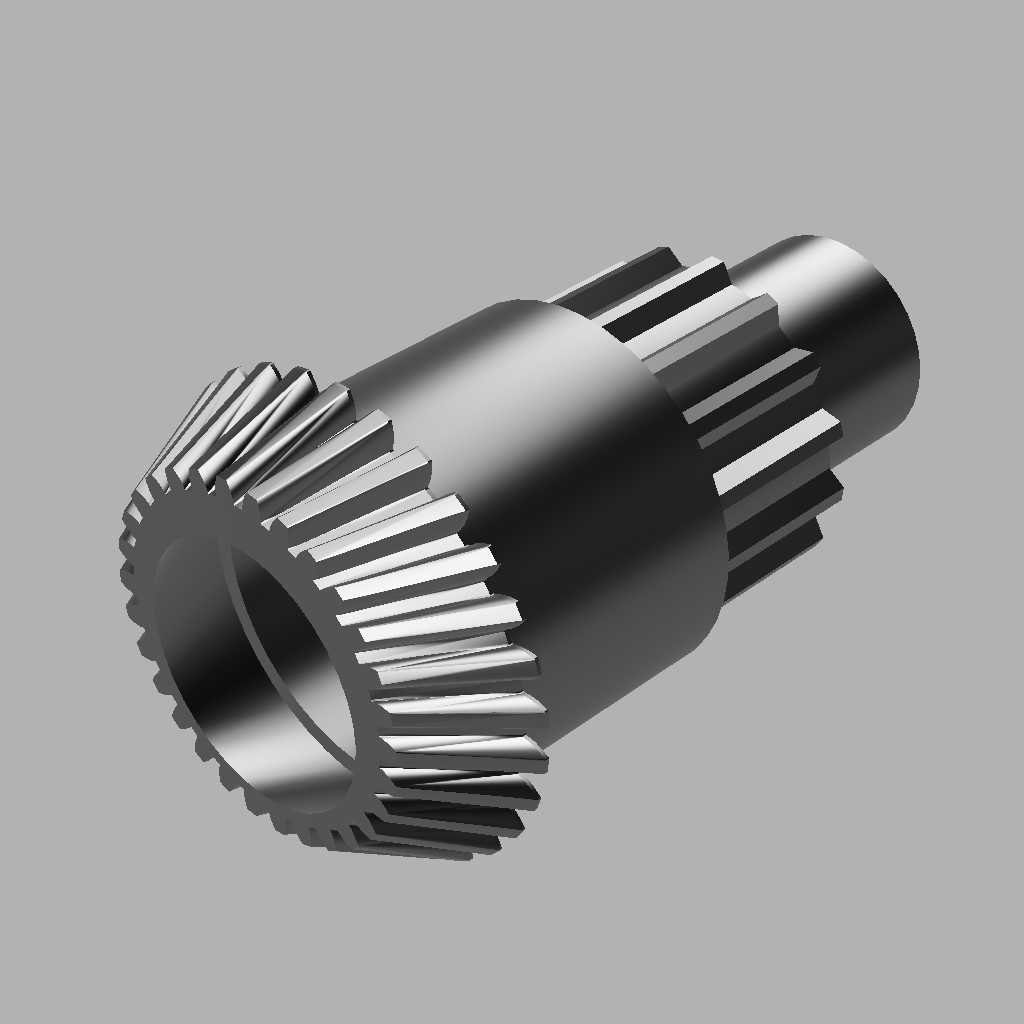

　　该零件属于相交轴动力传递路径中的核心承载件，前端采用螺旋锥齿轮齿形，后端集成外花键与圆柱轴段，适用于差速器、手动钻机、小型减速箱以及需要在有限空间内改变传动方向的设备。实际布置时，锥齿轮端通常与配对锥齿轮形成90°左右的相交轴啮合，花键端则用于连接联轴器、滑动齿轮、轮毂或其他需要传递扭矩并允许轴向配合的部件。

　　从功能上看，螺旋锥齿轮相比直齿锥齿轮，在啮合过程中齿面接触是逐步进入和退出的，重合度更高，冲击与噪声相对较小，适合中高速、持续换向或载荷波动较明显的场合。齿向带有螺旋角后，轴向力和径向力会同时出现，因此轴承选型、箱体支承刚度以及润滑方式都需要在总成设计阶段同步考虑。后端花键轴段承担扭矩输出作用，多个键齿共同承载，配合面应力分布较单键连接更均匀，也便于装配时沿轴向推入。

　　建模时应先明确齿轮的空间基准。锥齿轮的节锥、根锥和面锥围绕同一交点展开，齿宽方向沿锥面分布，齿厚由大端向小端逐渐收缩。螺旋齿面不能简单用直齿阵列替代，需要沿齿宽方向建立连续的螺旋走向，并保证齿顶、齿根和过渡圆角在大小端之间平滑衔接。齿根处应保留合理圆角，避免热处理和交变载荷下形成应力集中。若用于运动校核，可重点检查齿面啮合区、侧隙和最小壁厚；若用于加工或有限元分析，则需进一步细化齿廓、圆角和花键齿侧参数。

　　外形与安装边界方面，零件整体呈阶梯轴状，锥齿轮大端位于一侧，外径最大，是布置箱体避让空间的主要依据；中部圆柱段可作为轴承支承或定位轴颈使用，同轴度直接影响齿轮啮合精度；后端花键段需要与配合件保持规定的配合长度，端部宜设置导入倒角，便于压装或插接。轴向定位可通过轴肩、挡圈、锁紧螺母或轴承内圈实现，设计时要保证齿轮啮合宽度不被装配误差压缩，同时避免花键配合段与轴承位置发生干涉。

　　在差速器场景中，这类零件常处在动力转向和扭矩分配区域，齿面需承受起步、加速和路面冲击带来的交变载荷；在手动钻机等便携设备中，结构空间紧凑，齿轮轴既要传递旋转运动，又要适应手柄、壳体和轴承座的狭小布局。因此，三维结构除了表达齿形外，还应体现轴段过渡、中心孔、端部倒角、花键末端退刀位置以及可能的润滑通道。箱体内部安装时，大端齿圈外圆与壳壁之间应预留齿顶间隙和润滑油流动空间，轴颈与轴承内径、轴承外径与箱体孔之间形成串联定位链，任何一级公差放大都可能导致啮合印痕偏移。

　　从工程校核角度看，锥齿轮端需要关注接触强度和弯曲强度，花键端需要关注齿面挤压、磨损和轴的扭转变形。螺旋角方向决定轴向力指向，装配关系若左右旋判断错误，会造成轴承预紧方向不合理，严重时引起齿轮脱开或异常发热。模型在装配环境中应与配对齿轮、轴承、密封件和壳体共同检查，尤其是齿轮背面、轴肩端面和花键入口附近，容易出现工具无法加工或零件无法装入的问题。整体结构紧凑、功能集成度高，是相交轴传动与扭矩输出一体化设计中较典型的机械零件。
