内燃机带刀刃平底直动从动件凸轮机构

　　这套带刀刃从动件的凸轮机构，核心应用场景集中在内燃机配气系统，也可移植到各类需要把连续旋转运动精确转换为受控往复直线运动的自动化执行端。在发动机里，凸轮轴随曲轴按固定传动比回转，型面轮廓直接决定进气门、排气门的升程曲线、开启持续角和落座节奏，进而影响气缸充气效率、燃烧稳定性与泵气损失。

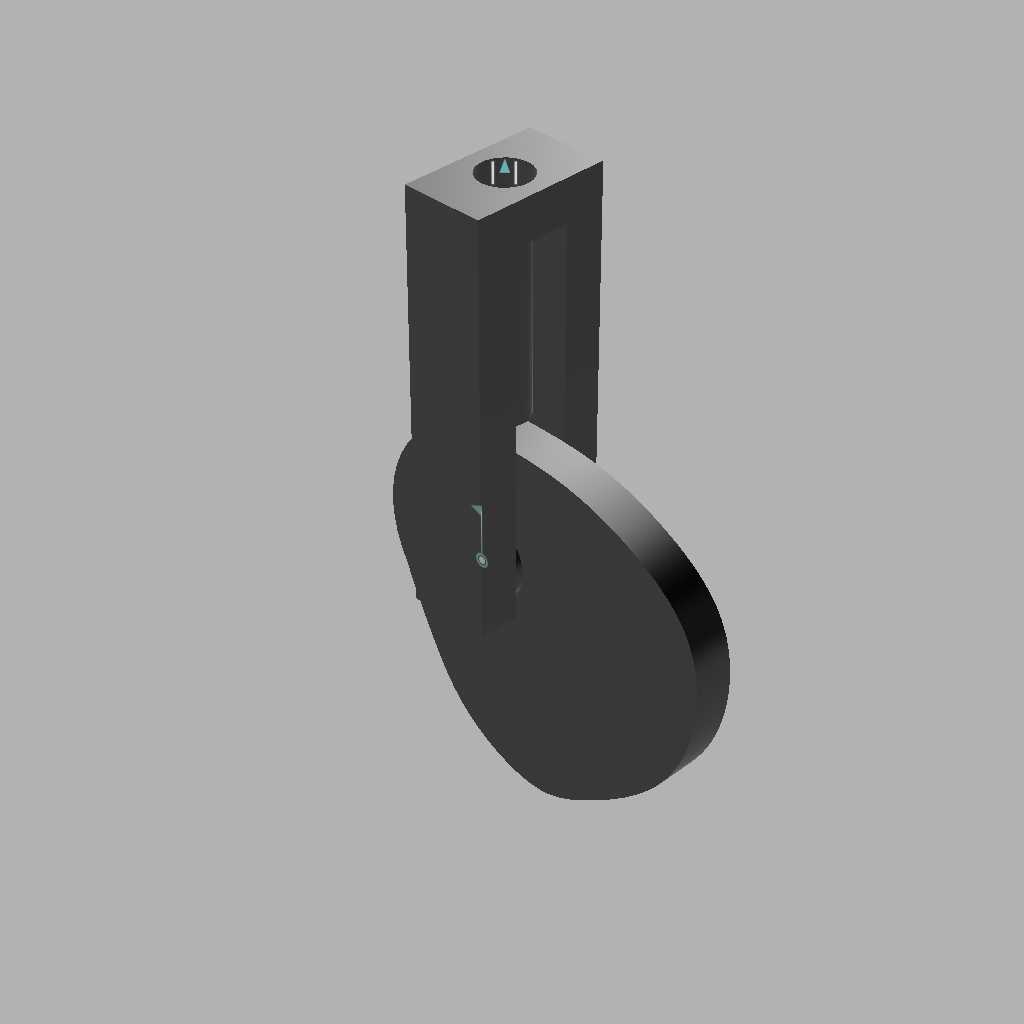

　　从结构上看，模型下部为盘形凸轮本体，轮廓并非简单偏心圆，而是按分段运动规律拟合的平面曲线；上部为框架式直动从动件，底部与凸轮型面接触的工作端采用刀刃式接触形式，接触线窄、对中性好，能够减少平底接触时因接触面偏斜带来的附加力矩。从动件立柱上方开出纵向通槽，顶部设有安装孔与定位小孔，用于和气门推杆、弹簧座或导向滑块衔接，整体形成“凸轮回转—从动件升降—气门开闭”的传动链。

　　轮廓设计是这套机构的关键。型面升程段采用恒定加速度规律，在约0°至60°转角内推动从动件上升，使加速度按线性变化控制，避免速度突变造成的刚性冲击；随后保留约30°的停歇段，让从动件在最高位置维持不动，对应气门最大升程附近的稳定开启区间；回程段约90°采用简单简谐运动规律下降，利用余弦曲线让速度、加速度过渡更平滑，降低从动件与凸轮脱离接触的风险；剩余转角则为近休止区，从动件停在基圆位置，气门保持关闭。这种分段组合兼顾了快速开启、充分进气与柔和落座，是配气凸轮常用的工程处理思路。

　　建模时需要先确立基圆半径、升程表和推程、回程、停歇角，再把离散升程点拟合为连续轮廓曲线。刀刃接触属于高副接触，理论上为线接触，实际受弹性变形影响形成窄面接触，接触应力较大，因此凸轮材料通常选用表面淬火钢或冷硬铸铁，型面需磨削并控制粗糙度；从动件接触端则要保证硬度匹配，防止早期点蚀和擦伤。

　　安装边界方面，盘形凸轮绕中心轴孔回转，轴心与从动件运动中心线需保持规定偏置或对中关系；框架式从动件两侧要在导向槽内滑动，导向长度不足会引起侧向倾覆，使刀刃端局部偏载。顶部孔位用于连接执行元件，周围需预留弹簧安装空间，弹簧力须保证回程段从动件始终压紧凸轮，避免高速时出现飞脱。凸轮外圆、从动件高度和通槽宽度共同决定机构外包络，布置到缸盖或工装基板时要核对回转干涉区、往复行程极限以及与相邻气门、摇臂的间隙。

　　实际使用中，这类机构还要关注润滑与磨损。凸轮与刀刃接触区处于反复滑动和滚动复合状态，油膜建立条件较差，型面起始点和最大升程附近容易出现磨损；若轮廓曲率半径过小，接触应力会急剧上升，甚至导致从动件运动失真。设计校核时应同步检查压力角、曲率半径、接触强度和弹簧裕度，使机构在规定转速范围内既能实现预定时序，又能保持平稳、低噪声和较长寿命。
