黑色金属夹片长尾票据夹结构

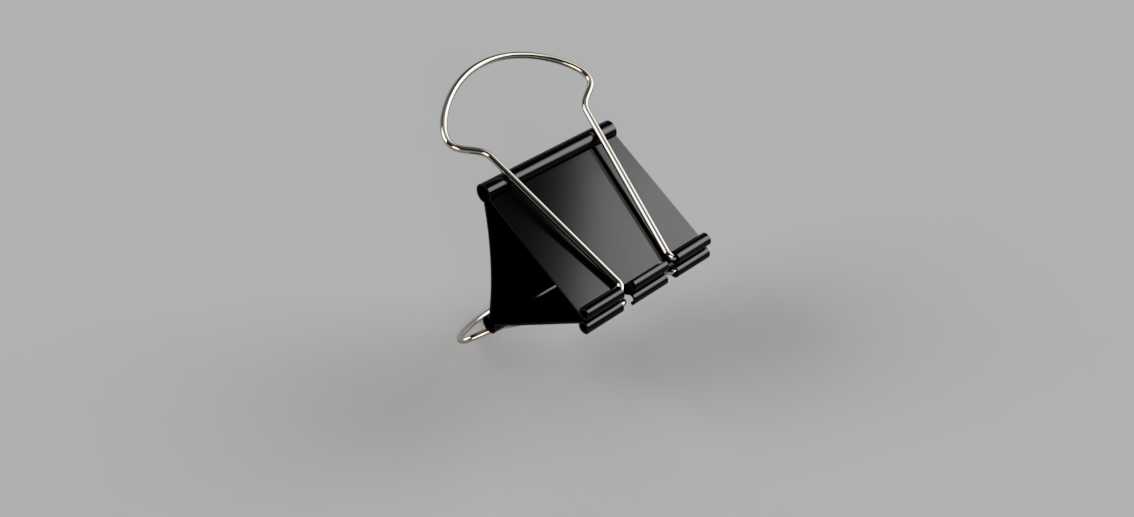

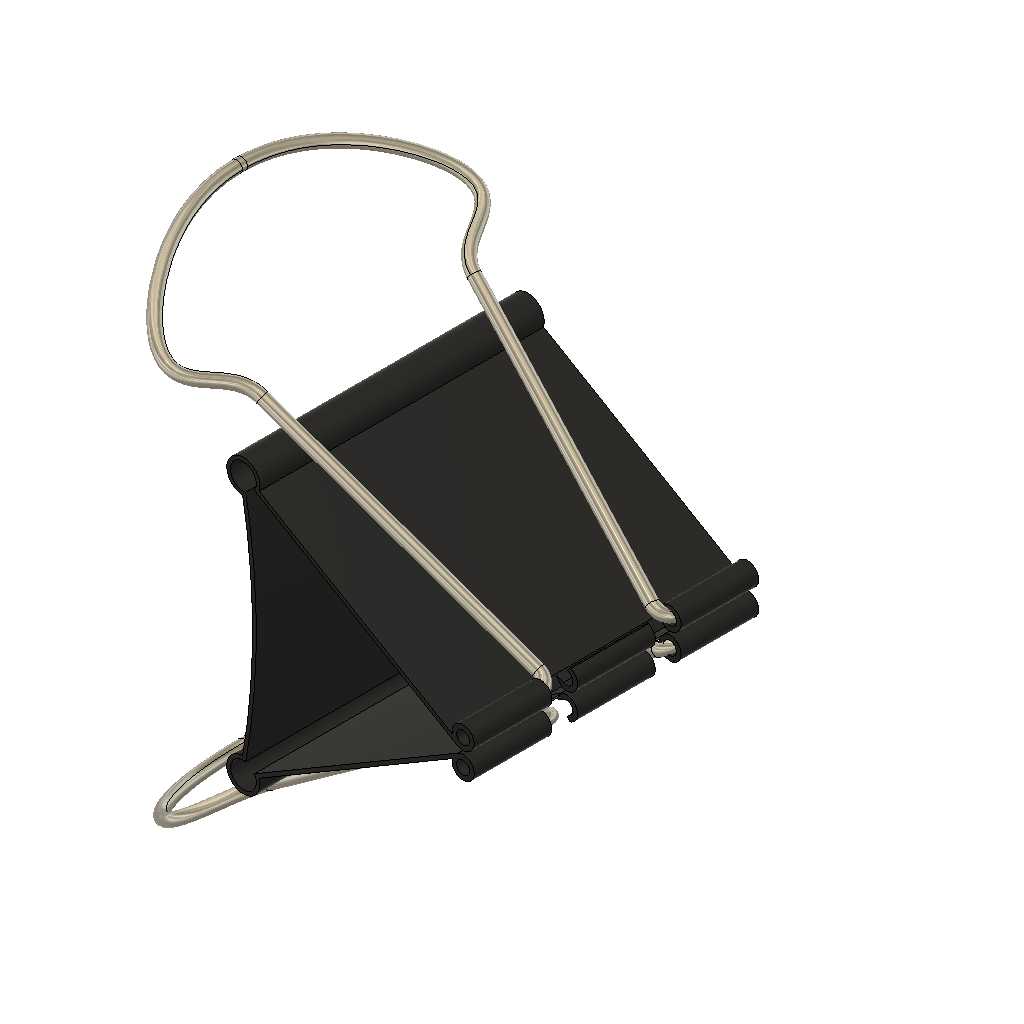

　　该结构呈现的是常见黑色长尾夹的完整装配关系，主体由两片冲压成型的黑色夹片、两根连续折弯的金属丝手柄以及夹片端部的卷边铰接区域组成。模型重点表达了夹子在闭合与施力状态下的空间形态：黑色夹片呈对称楔形，前部为平直夹持边，后部通过卷圆结构与金属丝形成可转动配合；两根金属丝既作为手柄，又在按压时传递力矩，使夹片前端张开，松开后依靠金属丝回弹和夹片自身弹性恢复夹紧。

　　从实际用途看，这类夹子广泛出现在办公室资料整理、车间工艺文件装订、检验记录归档、图纸临时固定、样品标签夹持以及生产线轻型物料分类中。它不需要像订书钉那样穿透纸张，也不会在文件表面留下永久性钉孔，因此适合反复拆装、临时归档和多页资料的快速汇总。在设备旁的作业指导书、点检表、工艺卡、包装袋封口和薄型板材临时定位场景中，这种结构也常被作为低成本固定件使用。

　　建模时需要特别注意夹片并非简单平板。黑色片体由薄金属板冲压并弯折而成，侧面具有明显的梯形收拢趋势，靠近前端的夹持面较宽，靠近尾部则逐渐收窄并形成卷筒。卷筒内径要与金属丝直径建立合理间隙，既保证手柄能够绕端部转动，又不能因间隙过大造成晃动和脱开。夹片表面的黑色涂层在模型中可作为外观材质处理，但结构设计上应关注片材厚度、折弯半径和回弹趋势；若折弯半径过小，冲压后容易在根部产生应力集中，长期开合会出现疲劳裂纹。

　　金属丝手柄是该产品实现杠杆作用的关键。单根钢丝从一侧手柄环延伸，经过夹片尾部卷边位置，再连接到另一侧受力点，整体呈空间曲线而非平面折线。按压两个手柄环时，力臂较长，使用者只需较小的按压力即可让前端夹持边张开；撤去外力后，钢丝的弹性变形和夹片几何约束共同产生闭合预紧力。建模过程中应保证钢丝路径顺滑过渡，折弯处避免尖角，圆弧段与夹片卷筒、限位槽之间的接触关系要清晰，否则在运动分析中容易出现干涉或受力方向错误。

　　外形尺寸方面，这类夹子通常按照夹持宽度和整体长度形成规格系列。夹持宽度决定一次可覆盖的纸张边缘尺寸，整体长度影响手柄力臂和张开高度；夹片前端张开量不宜只按视觉效果设定，而应结合常用纸张厚度、塑料袋厚度或薄卡片厚度校核。安装边界上，夹子不需要额外安装孔位，使用时直接卡在被夹物边缘即可，但在密集文件架、资料盒或设备看板上布置时，需要预留手柄按压空间，尤其尾部环形手柄会高出夹片背部，堆叠文件时不能忽视这部分高度。

　　结构细节上，两片夹片在中部相互贴合，前端夹持边应保持平直且压力分布均匀。若夹片冲压后边缘翘曲，实际使用时会出现局部夹不紧、纸张滑脱等问题。尾部卷边既要包住钢丝，又要允许钢丝在受力时轻微转动和滑动，因此配合关系属于柔性约束，不宜按完全固定铰接理解。金属丝表面通常采用镀锌或镀镍处理，以提高防锈能力和反复弯曲寿命；黑色夹片则多采用黑色烤漆或喷塑，兼顾外观、防锈和手持触感。

　　在三维建模工作中，该类产品适合采用钣金片体与空间线架扫掠结合的方式完成。夹片可先建立平面外形，再通过折弯、卷边和局部成形获得楔形主体；钢丝部分则根据中心线扫描成圆截面，并在手柄环、过渡斜段和尾部受力段之间保持连续曲率。装配验证时应重点检查三种状态：自然闭合时两片夹片前端是否贴合，按压手柄时前端是否按预期张开，钢丝在卷边内运动时是否与夹片侧面发生穿透。对于需要做运动仿真的场景，可将夹片设定为薄弹性体，将钢丝设定为具有弹性恢复能力的杆件，通过接触关系观察夹紧力形成过程。

　　从选型角度看，夹持大量纸张时应选择更长夹片和更宽夹持边的规格；用于文件分类、标签展示时，可优先关注夹片表面平整度和尾部手柄高度；用于车间环境时，则要考虑金属丝防锈、涂层耐磨以及油污粉尘条件下的操作便利性。该模型虽然结构小巧，但完整包含了冲压件、折弯钢丝、弹性复位、杠杆增力和铰接接触等典型机械设计要素，适合作为轻型弹性夹具结构理解、办公五金产品建模以及钣金与线材复合件装配练习的参考对象。
