五根弹簧拉力扩胸健身器材结构设计

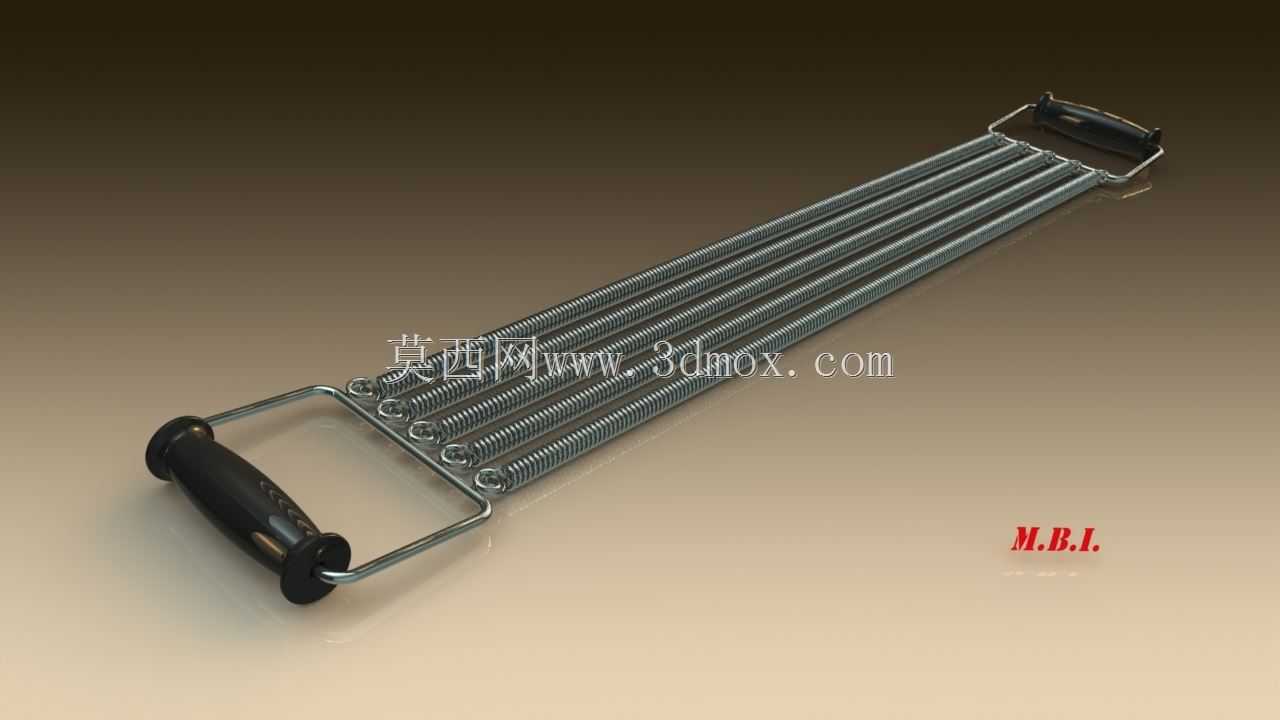

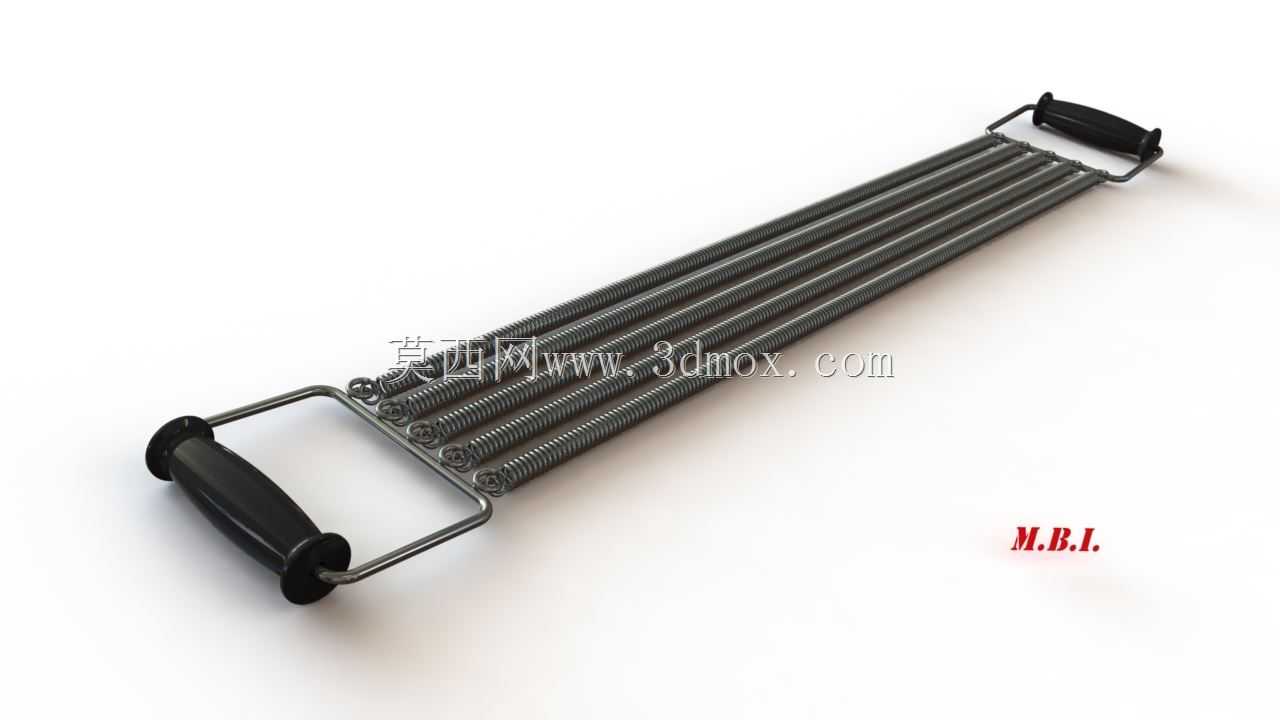

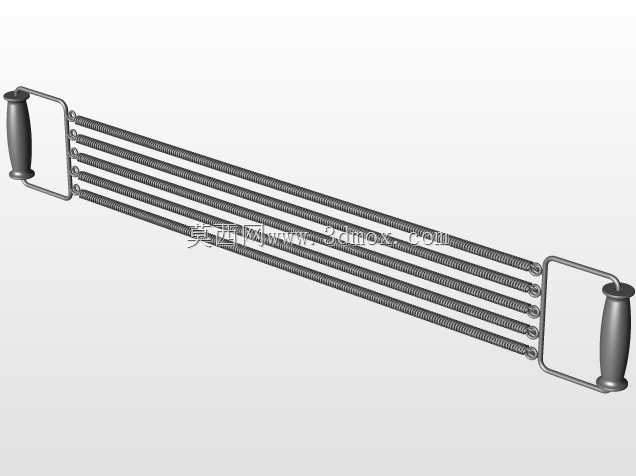

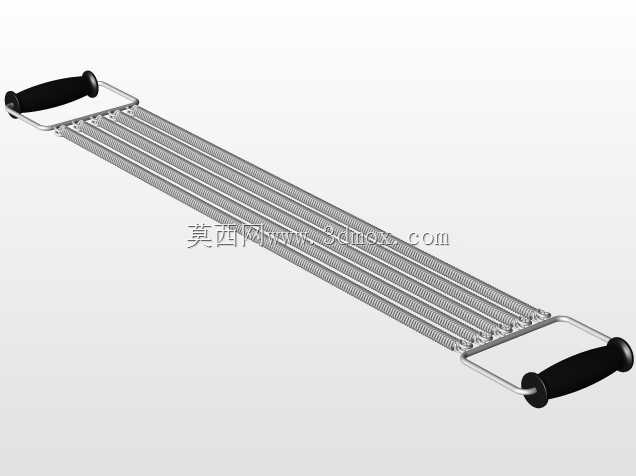

日常上肢力量训练场景中，这类弹簧拉力扩胸器是普及率极高的便携健身器械，无需复杂安装固定，可在家庭、办公室、户外营地等多种场景下使用，主要用于胸大肌、三角肌前束、肱二头肌及上肢背阔肌的抗阻训练，相比大型综合健身器械，其占用空间极小，收纳后可放入普通背包，适配零散碎片化的健身需求。从结构设计逻辑来看，整套器械采用对称式布局，两端为冲压弯折成型的金属握把框架，握把位置包裹防滑橡塑套，握持区域做了贴合手掌弧度的曲面处理，避免长时间训练时金属边缘硌伤手掌，同时橡塑表面的防滑纹理可减少训练出汗后打滑脱手的风险。五根等刚度圆柱螺旋拉伸弹簧平行排布在两侧握把框架之间，每根弹簧两端都通过冲压成型的金属挂环与握把框架上的固定挂点连接，挂点位置做了等距排布，保证每根弹簧受力均匀，不会出现单根弹簧过载提前失效的问题；弹簧本身采用碳素弹簧钢绕制，表面做镀锌防锈处理，适配日常使用中接触汗液、潮湿空气的工况，避免短时间内出现锈蚀影响弹力精度与使用寿命。设计过程中，首先要确定单根弹簧的刚度参数，结合普通成年人群的上肢力量范围，单根弹簧初始拉力设定在100N左右，五根弹簧满负荷状态下最大拉力可达到500N，可满足从入门健身爱好者到有一定训练基础人群的使用需求，使用者可根据自身力量水平，通过拆卸部分弹簧调整训练负荷，适配不同阶段的训练强度。外形尺寸方面，整套器械在自由无拉伸状态下总长度约650mm，握把框架的横向宽度约120mm，弹簧有效圈数部分的外径约18mm，安装边界上无需额外固定基座，使用时仅需保证两侧有足够的手臂伸展空间，拉伸至最大行程时总长度不超过1200mm即可，不会与周边物体产生干涉。握把框架的金属部分采用直径8mm的圆钢弯折焊接成型，焊接位置做了打磨抛光处理，去除焊渣与锐角，避免使用过程中划伤皮肤或勾扯衣物；挂环与弹簧端部的连接位置做了收口处理，防止训练过程中弹簧从挂点脱出造成安全隐患。在三维建模过程中，需要重点还原弹簧的螺旋升角、端部挂钩的弯折角度，以及握把框架的弯折弧度，保证各部件装配后无干涉，弹簧拉伸过程中不会与相邻弹簧或握把框架产生摩擦，同时要校核握把框架在最大拉力下的结构强度，避免框架出现塑性变形影响使用安全。
