慈善义卖用小型牵引拖挂车设计方案

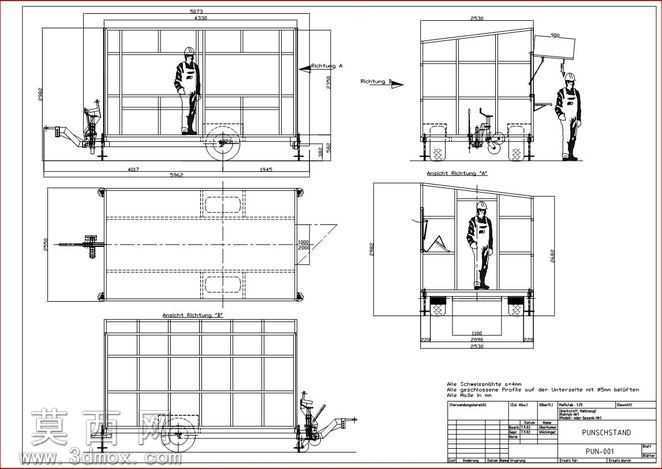

本作品为适配圣诞季慈善义卖场景打造的小型牵引拖挂车三维设计方案，建模阶段严格遵循工程制图规范，先以多视角二维工程视图为基准搭建基准坐标系，逐一确定车架轮廓、轮组安装位、牵引连接机构、厢体围护结构的空间定位，确保各部件装配公差控制在合理范围内。建模过程中优先采用参数化特征建模方式，对车架的矩形钢管拼接结构、轮轴的承重支撑结构、牵引端的挂钩连接结构分别建立独立参数组，方便后续根据实际载重需求调整管材壁厚、轮距尺寸、牵引高度等核心参数。材质配置上，针对不同部件的使用特性匹配对应材质属性：车架主体赋予哑光黑色金属钢材材质，模拟高强度方管焊接后的防锈漆面效果；厢体围护的栏板部分赋予浅灰色硬质金属板材材质，还原轻质围挡的磨砂质感；行走轮组赋予橡胶轮胎与金属轮毂的组合材质，轮胎表面添加细微防滑纹理提升真实感；牵引操作部位的手柄包裹防滑橡胶材质，还原实际使用的握持触感。结构设计层面充分考虑慈善义卖的使用场景需求：整体采用开放式栏板厢体结构，三面设置可快速拆卸的围挡杆件，既可以在运输过程中防止义卖货品滑落，也能在售卖时快速拆除围挡形成开放式陈列台面，方便货品展示与取放；车架底部设置横向加强筋结构，均匀分散货品载重，避免长期装载出现车架变形问题；轮组采用单轴双轮布局，搭配小型充气轮胎，既可以在平整的广场、街区路面灵活推行，也能适配临时活动场地的轻微不平整路面；牵引端设置可折叠的牵引手柄，闲置时可向下折叠收纳，减少拖挂车的存放占用空间，同时手柄处集成简易制动结构，停靠时可触发轮组锁止，防止场地内溜车风险。设计过程中同步完成了多视角工程视图的输出，包含正视图、侧视图、俯视图、局部剖视图等，清晰标注各部件的装配尺寸、安装定位尺寸，既可以作为三维渲染展示的基础，也能直接为后续的实物加工制作提供准确的尺寸参考，整体结构简洁实用，加工难度低，可快速制作落地投入慈善义卖活动使用。
