汽车零部件一模四腔注塑模具结构设计

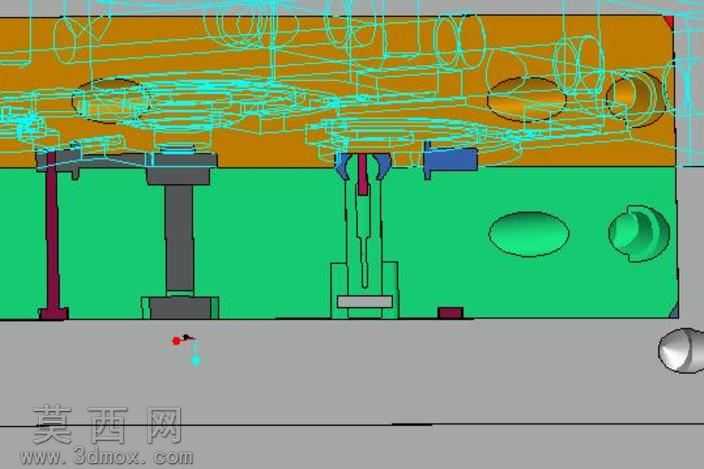

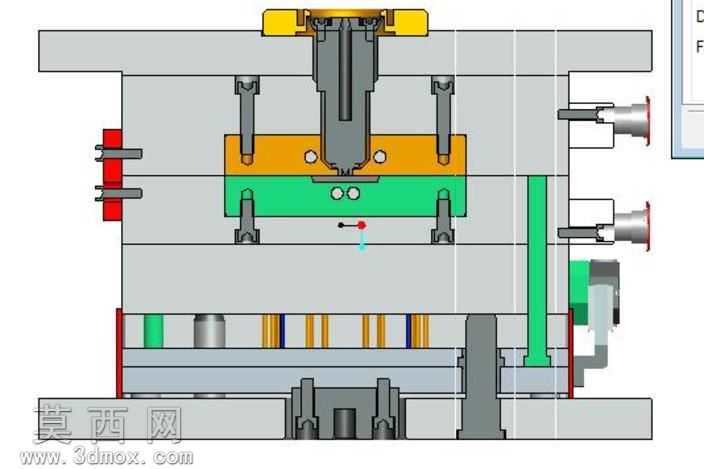

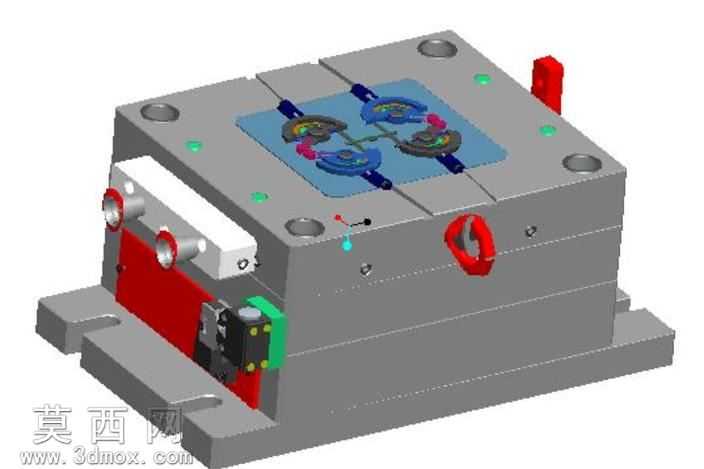

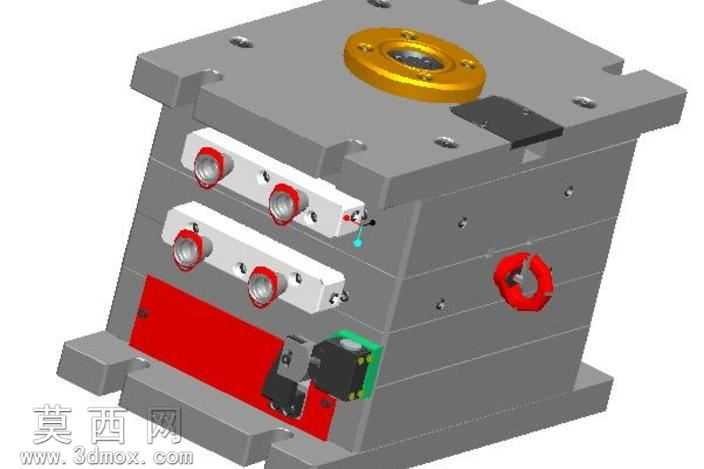

本套模具为汽车小型塑料零部件的注塑成型模具，采用一模四腔的型腔布局设计，可在单次注塑循环中完成四个相同汽车塑料配件的成型生产，有效提升批量生产效率，适配汽车零部件规模化生产的节拍需求。建模过程中严格遵循注塑模具设计规范，对模具各组成系统进行了完整的参数化建模，完整还原了模具的真实装配结构。模型首先完成了成型零部件的设计，根据目标汽车塑料件的外形结构与尺寸精度要求，精准构建了型腔、型芯的三维结构，分型面选取贴合塑件轮廓走向，保证开模时塑件可顺利留于动模侧，避免脱模过程中出现塑件变形、拉伤等质量缺陷。浇注系统采用平衡式布局设计，从主流道到各分流道的长度、截面尺寸保持一致，确保注塑过程中熔融塑料能够同时、均匀填充四个型腔，保证各型腔成型塑件的尺寸一致性与质量稳定性，浇口形式结合塑件外观要求选取合适的侧浇口结构，浇口残留小且便于后续去除。冷却系统设计围绕型腔、型芯的均匀温控需求布置，在定模板、动模板以及型芯内部合理排布冷却水道，搭配对应的水嘴、密封结构，保证注塑过程中模具温度均匀可控，缩短塑件冷却定型时间，减少塑件因冷却不均产生的翘曲、缩痕等成型缺陷。模具的导向定位系统采用导柱导套配合精定位结构，保证动定模合模过程中的对中精度，避免合模错位导致的塑件壁厚不均问题。脱模机构结合塑件结构特点设计，搭配顶杆、复位杆等零部件，保证开模后塑件可平稳顶出，合模时脱模机构可准确复位。模型还完整还原了模具的吊装结构、锁模结构、侧抽相关组件以及外部标识部件，各零部件的装配关系清晰，材质区分明确，模板类零件采用钢材金属质感，密封件、操作部件采用对应色彩区分，便于直观识别各部件功能，整体模型结构完整，可用于模具结构教学、注塑工艺方案验证以及生产前的结构干涉检查，帮助设计人员提前排查模具设计中的潜在问题，缩短模具开发周期。
