集成式PLC接口DPDT继电器中继接线盒

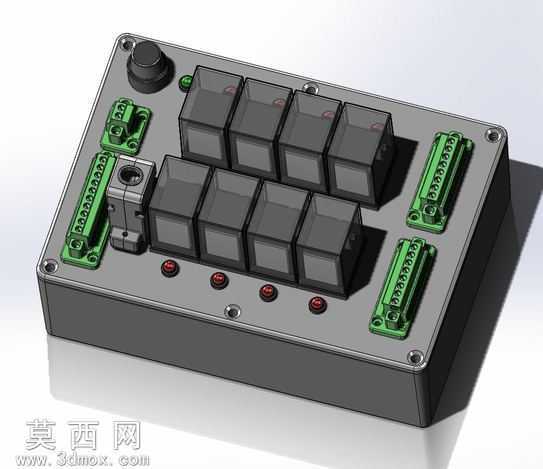

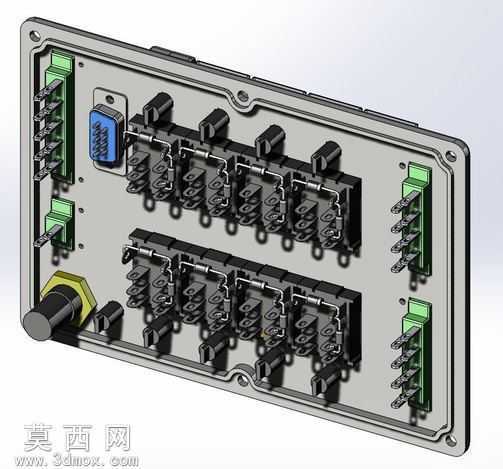

本作品为工业电气控制场景设计的集成式中继接线装置，采用三维参数化建模完成全结构设计，建模过程中对每一处装配细节做了严谨的尺寸约束，确保各零部件可实现无干涉装配。模型外观渲染采用哑光金属材质模拟铸铝壳体的厚重质感，表面做细腻的磨砂颗粒处理还原工业壳体的真实触感，操作按钮采用黑色哑光橡胶材质，搭配顶部的金属固定旋钮还原实物的操作触感；继电器模块采用半透明深灰塑料材质表现防护盖的通透质感，可隐约观察内部继电器的结构轮廓，绿色接线端子采用亮面工程塑料材质，端子上的接线孔位、固定螺丝、标识刻度都做了精细的建模还原，红色指示灯采用半透明红塑材质，模拟点亮时的柔光扩散效果。整体结构采用方正盒体设计，壳体四角设置内嵌式金属固定孔位，方便装置在设备面板或DIN导轨上安装固定；面板布局遵循工业操作的人机逻辑，左上角布置总控旋钮与状态指示灯，中部区域分两排整齐布置8个DPDT继电器模块，每排继电器下方对应设置4个状态指示灯，用于直观显示对应回路的激活状态；面板左侧布置气路接口模块与多针接线端子，右侧对称布置三组同规格绿色接线端子，实现输入输出回路的分区排布，降低接线错接概率。设计思路围绕工业现场的易用性与可靠性展开，将传统分散布置的PLC接口、DPDT继电器、EMF抑制二极管、状态指示灯、电源保险等元件集成在单一防护盒体内，刀片式护盖内部预留二极管安装位，可将EMF二极管直接装载到继电器插座的接触抑制线圈回路中，省去外部布线的繁琐工序；面板预留的连接器安装位可直接对接外部IO线缆，无需额外转接模块，集成的24V电源保险可对整个控制回路做过载保护，相比传统DIN轨道零散拼装的中继方案，该集成盒体具备更强的抗冲击与防护能力，模块自带的凤凰接线端子支持快速拆线维修，继电器可直接在套接字上拔插更换，大幅降低现场维护的时间成本，整体布线规整度更高，可有效减少工业现场复杂布线带来的信号干扰问题，适配各类工业自动化设备的IO信号中继转接需求。
